BMF055 多功能智能中樞和 ASSN
Bosch Sensortec 提供 BMF055 自定義可編程的 9 軸運動傳感器、擴展板和分線板（BMF055 Multifunction Smart Hub and ASSNs）
發布時間：2018-06-14
Bosch Sensortec BMF055 是應用特定傳感器節點 (ASSN) 系列的擴充，實現了自定義可編程 9 軸運動傳感器，在單一封裝中包含了傳感器和微控制器。
BMF055 是系統級封裝 (SiP)，集成了三軸 14 位加速計、三軸 16 位陀螺儀（范圍為 ±2000 度/秒）、三軸地磁傳感器以及 Microchip 32 位 Cortex?M0+ 微控制器。該器件尺寸僅為 5.2 mm3 x 3.8 mm3 x 1.1 mm3，明顯小于同等分立式或板上系統解決方案。
通過集成傳感器和微控制器于單一器件中，BMF055 為客戶簡化了集成過程。
元件
加速度傳感器 (BMA)
陀螺儀 (BMG)
地磁傳感器 (BMM)
32 位微控制器

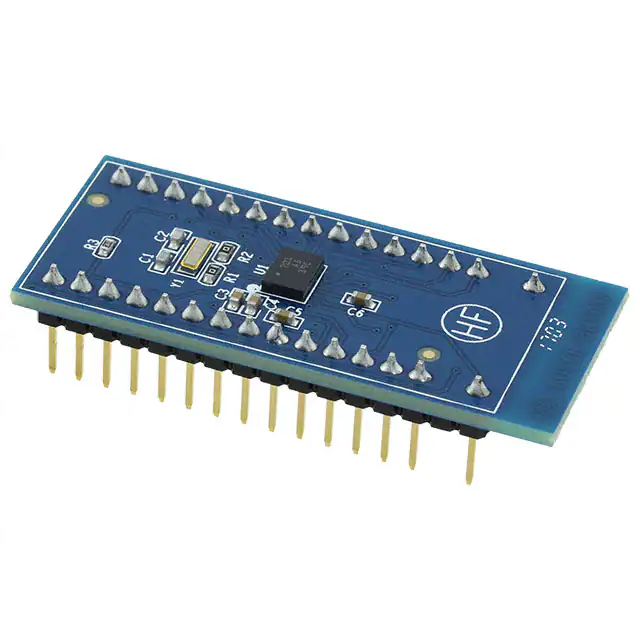

Bosch Sensortec BMF055 插接板是安裝有 BMF055 絕對方向傳感器 (ASSN) 的 PCB。該器件可通過簡易插座輕松連接傳感器引腳。由于所有的 Bosch Sensortec 傳感器插接板均具有相同的基底面，這些器件可插入 Bosch Sensortec 的先進開發工具（例如開發板或者應用板）。當然，BMF055 插接板還可用于客戶的定制方案。
Bosch Sensortec 分線板 BMF055 是一款用于 Arduino 平臺的擴展板。BMF055 分線板可以作為擴展板連接 Arduino 板。
分線板 BMF055 包括
USB 電源連接器
電源選擇引腳 (USB/Arduino)
編程器/調試器 JTAG 連接器
BMF055 擴展板連接器
連接到擴展板連接器的定制引腳
連接到 Arduino 引腳的定制引腳
Arduino 連接器
BMF055 多功能智能中樞和 ASSN特性
優勢
在單一封裝中的所有組件帶來了簡化的系統集成，縮短了上市時間
相比分立式和板上系統解決方案，其基底面大幅縮小
利用 Atmel Studio? 實現的示例項目提供基本的設置，可讓用戶快速上手，正確使用軟件開發
集成指引以及 BSX lite 融合庫能方便地集成特定的應用軟件
硬件與軟件開發包，提供了完整的靈活性，可集成更多的軟件或開發應用特定傳感器融合算法
BMF055 多功能智能中樞和 ASSN應用
增強現實
導航
游戲機
機器人
工業應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | BREAKOUT BOARD BMF055 | 擴充板-開發套件/萬能板/PCB板-開發板/套件/編程器 | BREAKOUT BOARD FOR BMF055 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | BMF055 | 陀螺儀-傳感器 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | BMF055-SHUTL | 傳感器（廢棄）-開發套件/萬能板/PCB板-開發板/套件/編程器 | BMF055 - Accelerometer, Gyroscope, Magnetometer, 3 Axis Sensor Evaluation Board | 在線訂購 |
