BMC150 多功能 eCompass
Bosch 推出超小尺寸、低功耗、低噪聲 6 軸數字羅盤（BMC150 Multifunction eCompass）
發布時間：2018-06-14
Bosch BMC150 采用 LGA 封裝，基底面為 2.2 x 2.2 mm2，高度為 0.95 mm。 BMC150 是極小尺寸的低功耗、低噪聲 6 軸數字羅盤。 該器件測量地球環境地理磁場，以及所有三個維度的動態和靜態加速度，并輸出傾斜補償?shù)暮较蚧蚍较蛐畔ⅰ?集成的加速計提供 Bosch Sensortec 的前沿、12 位數字加速計的所有功能；其中包括存儲加速數據的 32 幀 FIFO 緩沖器。

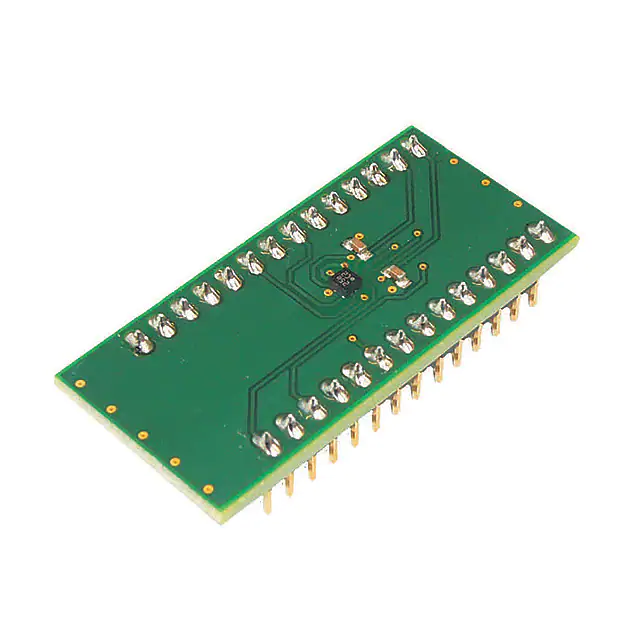

Bosch Sensortec BMC150 插接板是安裝有 BMC150 eCompass 傳感器的 PCB。 該器件可通過簡單的插座輕松接入傳感器的引腳。 所有的 Bosch Sensortec 傳感器插接板均具有相同的基底面，這些器件可插入 Bosch Sensortec 的先進開發工具（例如開發板或者應用板）。 當然，BMC150 插接板還可用于客戶自己的方案。
BMC150 多功能 eCompass特性
I2C 和 SPI 數字接口
0.3 μT 磁性分辨率
典型值磁性范圍 ±1300 μT（x、y 軸）、±2500 μT（z 軸）
溫度范圍：-40° 至 +85°C
電源電壓：VDD 1.62 V 至 3.6 V，VDDIO 1.2 V 至 3.6 V
平均電流消耗 170 μA（低功耗預設），500 μA（正常模式）
可編程的 f 范圍：± 2g / ± 4g / ±8g / ± 16g
12 位力分辨率
加速計中斷
磁力儀中斷
Fifo 數據緩沖區加速計
2.2 x 2.2 x 0.95 mm3 LGA 封裝
BMC150 多功能 eCompass應用
增強現實應用和基于位置的服務
室內外導航（例如，地圖旋轉或計步）
運動跟蹤
手勢識別（例如，單擊和雙擊檢測、顯示模式切換）
游戲機
空氣鼠標應用，指點設備
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | BMC150 | 運動傳感器-傳感器 | IC COMPASS 6 AXIS I2C 14LGA SMD | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | BMC150-SHUTL | 傳感器（廢棄）-開發套件/萬能板/PCB板-開發板/套件/編程器 | BMC150 eCompass Magnetic, Digital Compass Sensor Evaluation Board | 在線訂購 |
