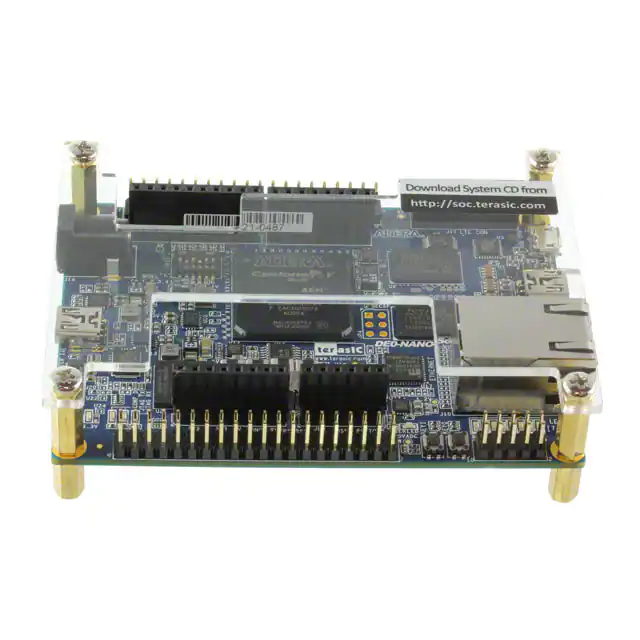

DE0-Nano-SoC 開發套件
Terasic 推出具有高速 DDR3 存儲器、 模數字功能以及以太網網絡的?DE0-Nano-SoC 開發套件（DE0-Nano-SoC Development Kit）
發布時間：2018-06-14
Terasic 的 DE1-SoC 開發套件是一款堅固耐用的硬件設計平臺，圍繞 Altera 片上系統 (SoC) FPGA 進行建構，將最新的雙核 ARM? Cortex?-A9 嵌入式內核與業界領先的可編程邏輯器件結合在一起，為用戶帶來出色的設計靈活性。 現在，用戶能夠獲得與高性能、低功耗處理器系統匹配的強大配置能力。 Altera 的 SoC 集成了基于 ARM 的硬處理器系統 (HPS)，包括處理器、外設和存儲器接口，可使用高帶寬互連骨干網與 FPGA 無縫對接。 DE0-Nano-SoC 開發板配備高速 DDR3 存儲器、模數轉換功能、以太網網絡以及更多的功能，以實現許多激動人心的應用。
DE0-Nano-SoC 開發套件包含與運行 Microsoft Windows XP 或以后版計算機連接在一起所需的所有工具。
DE0-Nano-SoC 開發套件特性
FPGA 器件
Altera Cyclone? V SE 5CSEMA4U23C6N 器件
串行配置器件
用于編程的板載 USB 簇 II，JTAG 模式
2 個按鈕
4 個滑動開關
8 個綠色用戶 LED
由時鐘發生器提供的三個 50MHz 時鐘源
兩個 40 引腳擴展針座
一個 Arduino 擴展針座（兼容 Uno R3），可與 Arduino 擴展板連接。
1 個 10 引腳模擬輸入擴展針座（與 Arduino 模擬輸入共享）。
A/D 轉換器、4 引腳 SPI 接口，帶 FPGA
HPS（硬處理器系統）
925MHz 雙核 ARM Cortex-A9 處理器
1 GB DDR3 SDRAM（32 位數據總線）
1 千兆以太網 PHY RJ45 連接器
USB OTG 端口，USB 微型 AB 連接器
微型 SD 卡插槽
加速計（I2C 接口 + 中斷）
UART 轉 USB、USB 微型 B 連接器
暖復位按鈕和冷復位按鈕
一個用戶按鈕和一個用戶 LED
LTC 2 x 7 擴展針座
