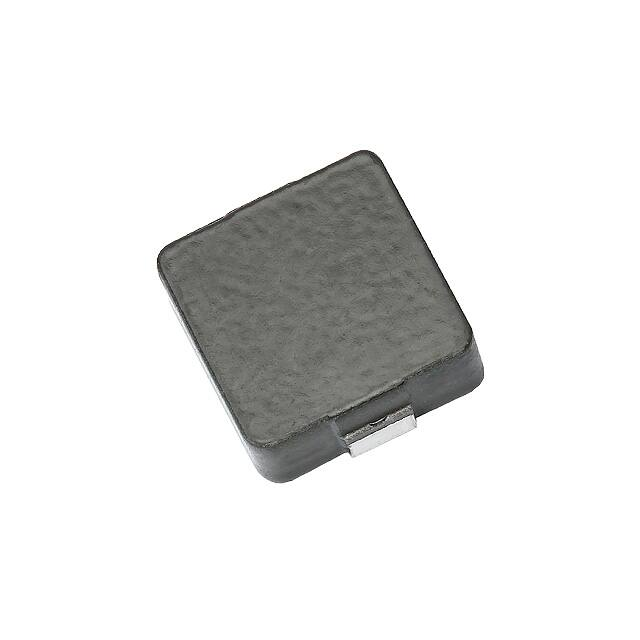

HCMA1707 系列汽車用功率電感器
Eaton 的高電流功率電感器（HCMA1707 Series Automotive Power Inductors）采用磁屏蔽結構且?EMI 低
發布時間：2018-06-14
Eaton 宣布推出 Coiltronics? 品牌 HCMA1707 系列高電流功率電感器。 HCMA1707 滿足并超過汽車電子委員會 (AEC) 的 Q200 3 級標準，并具有 -55°C 至 125°C 的最大總工作溫度范圍。 此電感器專用于承受汽車應用中的溫度和沖擊應力，汽車應用包括車身電子設備，例如照明、HVAC 以及門、車窗和座椅控制系統；含自適應巡航控制 (ACC)、自動停車控制和防撞系統的高級輔助駕駛系統；信息娛樂系統和群集電子設備；含安全氣囊控制單元、電子穩定性控制系統 (ESC) 和電動助力轉向系統 (EPS) 的機架和安全電子設備。 HCMA1707 系列具有 17.5 mm X 17.2 mm 基底面、實現低 EMI 的磁屏蔽結構，頻率范圍高達 1 MHz。
HCMA1707 系列汽車用功率電感器特性
符合 AEC-Q200 3 級標準
高載流能力
磁屏蔽
低 EMI
頻率范圍高達 1 MHz
電感范圍從 1.5 μH 至 68.0 μH
電流范圍為 5.2 A 至 40.0 A
采用 7.0 mm 高度、17.5 mm x 17.2 mm 基底面表面貼裝封裝
粉末鐵磁芯材料
無鹵素、無鉛、符合 RoHS 規范
HCMA1707 系列汽車用功率電感器應用
車身電子
前大燈、后尾燈和車內照明
暖通空調控制器 (HVAC)
門、車窗升降機和座椅控制
中央車身控制模塊
高級輔助駕駛系統
自適應巡航控制 (ACC)
自動停車控制
防撞系統
汽車黑盒系統
機架和安全電子設備
電子穩定性控制系統 (ESC)
電子停車制動
電動助力轉向系統 (EPS)
防抱死制動系統 (ABS)
安全氣囊控制單元
信息娛樂系統和群集電子設備
音響子系統：主控單元和干線放大器
數字儀表組
車載信息娛樂 (IVI) 和導航
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | HCMA1707-100-R | 固定電感器-電感器 | 固定電感器 Nonstandard 10μH ±20% 14A 10mΩ | ￥25.64303 | 在線訂購 |
| | HCMA1707-330-R | 功率電感-電感器 | 固定電感器 Nonstandard 33μH ±20% 9A 37mΩ | ￥25.58142 | 在線訂購 |
| | HCMA1707-6R8-R | 功率電感-電感器 | 固定電感器 Nonstandard 6.8μH ±20% 20A 7.55mΩ | ￥17.07849 | 在線訂購 |
| | HCMA1707-1R5-R | 功率電感-電感器 | 固定電感器 Nonstandard 1.5μH ±20% 40A 2.15mΩ | ￥17.07173 | 在線訂購 |
| | HCMA1707-2R2-R | 固定電感器-電感器 | 固定電感器 Nonstandard 2.2μH ±20% 37A 2.5mΩ | ￥26.71110 | 在線訂購 |
| | HCMA1707-220-R | 功率電感-電感器 | 固定電感器 Nonstandard 22μH ±20% 9.5A 23mΩ | 在線訂購 | |
| | HCMA1707-680-R | 功率電感-電感器 | 固定電感器 Nonstandard 68μH ±20% 5.2A 85mΩ | ￥17.07849 | 在線訂購 |
| | HCMA1707-150-R | 功率電感-電感器 | 固定電感器 Nonstandard 15μH ±20% 12A 15.5mΩ | 在線訂購 | |
 | | HCMA1707-8R2-R | 功率電感-電感器 | 8.2 μH 屏蔽 鼓芯，繞線式 電感器 16 A 8.7 毫歐最大 非標準 | 在線訂購 | |
| | HCMA1707-470-R | 功率電感-電感器 | 固定電感器 Nonstandard 47μH ±20% 6.8A 47mΩ | ￥16.37671 | 在線訂購 |
| | HCMA1707-4R7-R | 功率電感-電感器 | 固定電感器 ±20% 24A 4.7μH 非標準 Φ23.75 x 28.58mm | ￥17.07173 | 在線訂購 |
