74LVC8T595雙電源移位寄存器
Nexperia的74LVC8T595雙電源8位串行輸入/串行輸出或并行輸出移位寄存器（74LVC8T595 Dual Supply Shift Register），3態
發布時間：2018-06-13
Nexperia的 74LVC8T595雙電源移位寄存器是8位串行輸入或并行輸出配置，具有存儲寄存器和3態輸出。移位和存儲寄存器存在單獨的時鐘。移位寄存器中的數據在STCP輸入的正向轉換時被傳送到存儲寄存器。如果兩個時鐘都連接，則移位寄存器始終位于存儲寄存器之前的一個時鐘脈沖。
V CC（A）和V CC（B）可在1.1 V至5.5 V之間的任何電壓下供電，使該器件適用于任何電壓節點之間的轉換（1.2 V，1.5 V，1.8 V，2.5 V，3.3 V）和5.0 V）。引腳MR，SHCP，STCP，OE，DS和Q7S參考V CC（A），引腳Qn參考V CC（B）。
該器件完全適用于使用I OFF的部分省電應用。I OFF電路禁用輸出，防止在斷電時通過器件的任何有害電流。在掛起模式下，當V CC（A）處于GND電平時，Qn輸出處于高阻抗OFF狀態。
74LVC8T595雙電源移位寄存器特性
寬電源電壓范圍：
V CC（A）：1.1 V至5.5 V.
V CC（B）：1.1 V至5.5 V.
高抗噪性
符合JEDEC標準：
JESD8-12A（1.1 V至1.3 V）
JESD8-11A（1.4 V至1.6 V）
JESD8-7（1.65 V至1.95 V）
JESD8-5（2.3 V至2.7 V）
JESD8C（3.0 V至3.6 V）
JESD12-6（4.5 V至5.5 V）
暫停模式
每個JESD 78 Class II的閂鎖性能超過100 mA
±24 mA輸出驅動（V CC（A） = V CC（B） = 3.0 V）
輸入接受高達5.5 V的電壓
I OFF 電路提供部分掉電模式操作
多個包選項
額定溫度范圍為-40°C至+ 85°C和-40°C至+ 125°C
ESD保護：
HBM ANSI / ESDA / JEDEC JS-001 3A類超過4000 V.
CDM JESD22-C101E超過1000 V.
74LVC8T595雙電源移位寄存器應用
I2C
手機
液晶電視
STB
個人計算
Batterymanagement
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

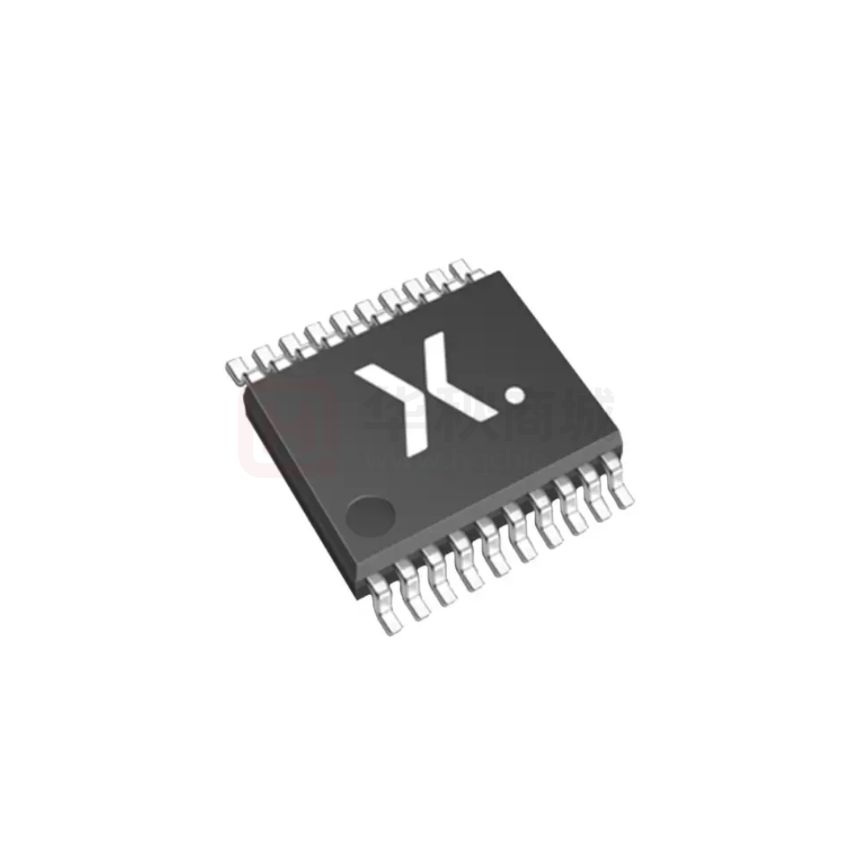

 | | 74LVC8T595PWJ | 移位寄存器-邏輯及時序器件 | 雙電源8位串行輸入/串行輸出或并行輸出移位寄存器；三態 | 在線訂購 | |

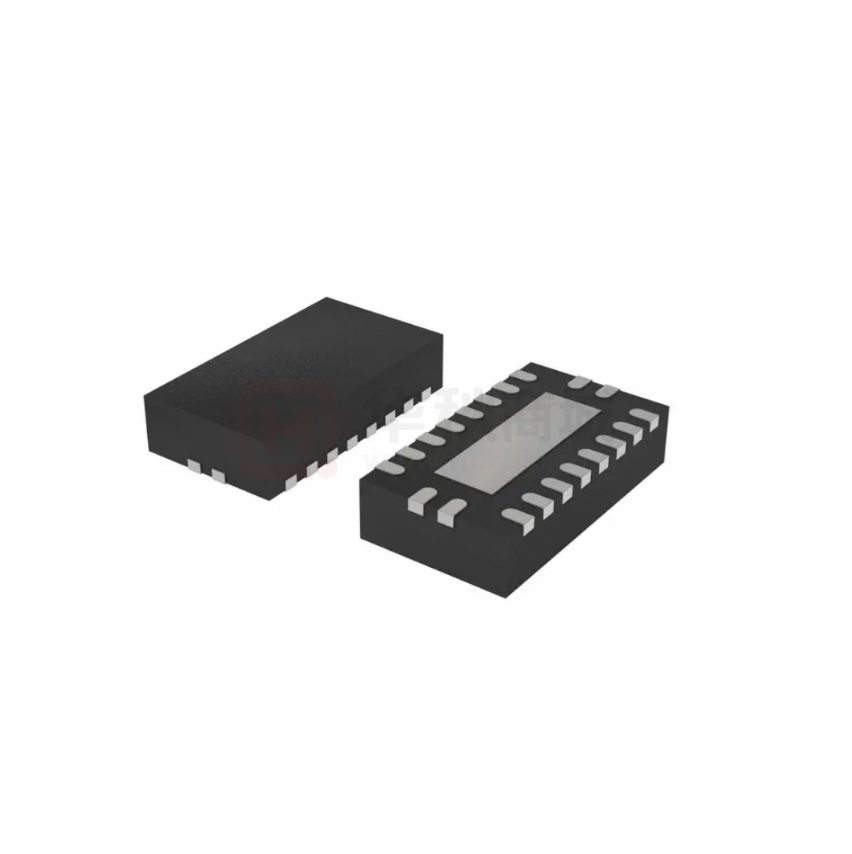

 | | 74LVC8T595BQX | 移位寄存器-邏輯及時序器件 | 雙電源8位串行輸入/串行輸出或并行輸出移位寄存器；三態 | 在線訂購 |
