LMR23615 同步降壓轉換器
Texas Instruments 的 LMR23615 （LMR23615 Synchronous Step-Down Converters）是 一款 SIMPLE SWITCHER?、36 V、1.5 A 同步降壓轉換器
發布時間：2018-06-13
Texas Instruments 的 LMR23615 SIMPLE SWITCHER 是一款易于使用的 36 V、1.5 A 同步降壓穩壓器。憑借 4 V 至 36 V 的寬輸入范圍，這些器件適用于從非穩壓源進行電源調節的各種工業應用。采用峰值電流模式控制功能來實現簡單的控制回路補償和逐周期電流限制。75 μA 的靜態電流使得該器件適用于電池供電的系統。超低電流的 2 μA 關斷模式可進一步延長電池壽命。內部回路補償意味著用戶無需進行麻煩的回路補償設計任務，而且還最大限度減少所需的外部元件。擴展系列提供 2.5 A (LMR23625/LMR23625-Q1) 和 3 A (LMR23630/LMR23630-Q1) 負載電流選項，采用引腳對引腳兼容的封裝，從而實現簡單、最優的 PCB 布局。精確啟動輸入簡化了穩壓器控制和系統電源定序。保護功能包括逐周期電流限制、打嗝模式短路保護功能以及由于過大功率耗散造成的熱關斷。
LMR23615 同步降壓轉換器特性
獲得汽車應用認證 (LMR23615-Q1)
獲得 AEC-Q100 認證，結果如下 (LMR23615-Q1)：
器件溫度 1 級：工作環境溫度范圍 -40°C 至 +125°C
器件 HBM ESD 分類 H2 級
器件 CDM ESD 分類 C4A 級
4 V 至 36 V 輸入范圍
1.5 A 連續輸出電流
集成同步整流
具有內部補償功能的電流模式控制
最短導通時間：60 ns
可調開關頻率
在輕負載下的 PFM 模式
外部時鐘頻率同步
75 μA 靜態電流
軟啟動到預偏置負載
支持高占空比運行
帶打嗝模式的輸出短路保護
熱保護

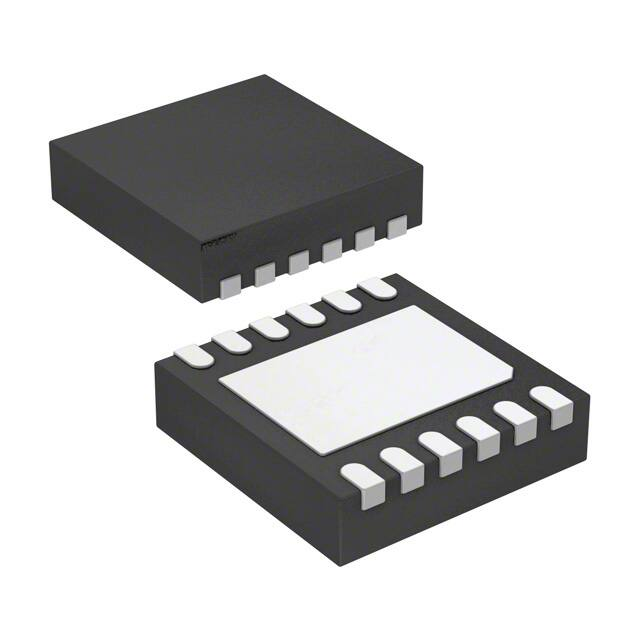

12 引腳 WSON 可潤濕側面封裝，具有 PowerPAD?
使用帶 WEBENCH?電源設計師的 LMR23615 創建自定義設計
LMR23615 同步降壓轉換器應用
LMR23615 應用
工廠和樓宇自動化系統： PLC CPU、HVAC 控制、電梯控制
用于車隊管理、智能電網和安防的 GSM、 GPRS 模塊
通用寬 VIN 整流
LMR23615 Q1 應用
車載娛樂：集群、音響主機、平視顯示器
USB 充電
通用電池供電斷電應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMR23625CFDDA | DC-DC電源芯片-電源管理 | ￥31.60135 | 在線訂購 | |
| | LMR23630AFDDA | DC-DC電源芯片-電源管理 | 開關頻率：2.425MHz | ￥45.53939 | 在線訂購 |
| | LMR23630ADDA | DC-DC電源芯片-電源管理 | LMR23630 SIMPLE SWITCHER? 36V、3A 同步降壓轉換器 | 在線訂購 | |
| | LMR23625CDDA | DC-DC電源芯片-電源管理 | IC REG BUCK ADJ 2.5A 8SOPWR | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMR23615EVM | 開發板/評估板/驗證板-開發板/套件/編程器 | LMR23615 SIMPLE SWITCHER? DC/DC，步降 1，非隔離 輸出評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMR23615DRRT | DC-DC電源芯片-電源管理 | LMR23615 SIMPLE SWITCHER? 36V、1.5A 同步降壓轉換器 | ￥40.56501 | 在線訂購 |
| | LMR23615DRRR | DC-DC電源芯片-電源管理 | LMR23615 SIMPLE SWITCHER? 36V、1.5A 同步降壓轉換器 | ￥18.40091 | 在線訂購 |
 | | LMR23615QDRRRQ1 | DC-DC電源芯片-電源管理 | LMR23615-Q1 SIMPLE SWITCHER? 36V、1.5A 同步降壓轉換器 | 在線訂購 | |
| | LMR23615QDRRTQ1 | DC-DC電源芯片-電源管理 | LMR23615QDRRTQ1 | ￥45.93469 | 在線訂購 |
