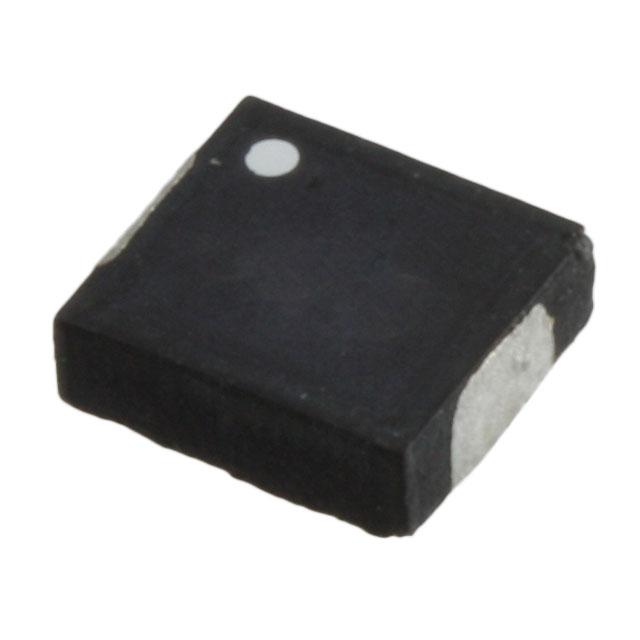

MPI4040 系列 SMD 微型功率電感器
MPI4040 系列（MPI4040 Series SMD Miniature Power Inductors）損耗低、具有磁屏蔽且堅固耐用的結構，采用緊湊型封裝
發布時間：2018-06-14
Eaton（原 Cooper Bussmann）的 MPI 系列微型功率電感器在小型封裝中將性能和應用靈活性提升到一個全新高度。 該器件采用均布間隙磁芯材料和結構，在 -40°C - 125°C 工作溫度范圍內實現了最優能效和功率密度，同時減少了損耗。 這種復合式磁芯結構將磁通線完全封閉在內，實現了出色的 EMI 屏蔽，因此沒有“屏蔽式”鼓形電感器中的氣隙，也沒有環形電感器中暴露的電線，而且這種堅固、靈活的結構具有很強的抗振動、抗沖擊能力。
MPI4040 系列 SMD 微型功率電感器特性
無鹵素、無鉛，符合 RoHS 規范
125°C 最高總工作溫度
4.7 x 4.31 x 1.2、1.5、1.85、2.0 mm 最大表面貼裝封裝
磁屏蔽
能夠處理高瞬態浪涌電流尖峰
結構堅固
電感范圍：0.09 μH 至 22 μH
電流范圍 1.0 A 至 32.0 A
頻率范圍：20 kHz 至 10 MHz
MPI4040 系列 SMD 微型功率電感器應用
手持/移動設備
便攜式媒體播放器
GPS/PDA
MP3 播放器
電池供電設備
筆記本電腦/上網本
平板電腦/智能本
LCD 顯示器
LED 驅動器
POL 轉換器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MPI4040R1-6R8-R | 功率電感-電感器 | FIXED IND 6.8UH 1.5A 250MOHM SMD | 在線訂購 | |
 | | MPI4040R4-1R5-R | 固定電感器-電感器 | FIXED IND 1.5UH 4.9A 23 MOHM SMD | 在線訂購 | |
| | MPI4040R3-220-R | 固定電感器-電感器 | 固定電感器 Nonstandard 22μH ±20% 1.1A 408mΩ | 在線訂購 | |
| | MPI4040R3-2R2-R | 功率電感-電感器 | 固定電感器 Nonstandard 2.2μH ±20% 3.4A 48mΩ | 在線訂購 | |
 | | MPI4040R1-R22-R | 固定電感器-電感器 | 230 nH 屏蔽 鼓芯，繞線式 電感器 5.5 A 18 毫歐 非標準 | 在線訂購 | |
| | MPI4040R1-R10-R | 固定電感器-電感器 | 固定電感器 Nonstandard 90nH ±20% 8A 8.5mΩ | 在線訂購 | |
| | MPI4040R1-R68-R | 固定電感器-電感器 | 680 nH 屏蔽 鼓芯，繞線式 電感器 3.3 A 51 毫歐 非標準 | 在線訂購 | |
| | MPI4040R1-R15-R | 固定電感器-電感器 | 150 nH 屏蔽 鼓芯，繞線式 電感器 7 A 11 毫歐 非標準 | 在線訂購 | |
| | MPI4040R2-R47-R | 固定電感器-電感器 | 470 nH 屏蔽 鼓芯，繞線式 電感器 6.4 A 13 毫歐 非標準 | 在線訂購 | |
 | | MPI4040R4-R47-R | 功率電感-電感器 | FIXED IND 450NH 8.1A 8.2 MOHM | 在線訂購 | |
| | MPI4040R1-1R0-R | 功率電感-電感器 | FIXED IND 1UH 3.7A 40 MOHM SMD | 在線訂購 | |
| | MPI4040R1-2R2-R | 功率電感-電感器 | 2.2 μH 屏蔽 鼓芯，繞線式 電感器 2.6 A 80 毫歐 1816（4540 公制） | 在線訂購 | |
| | MPI4040R1-3R3-R | 固定電感器-電感器 | 固定電感器 1816 3.3μH ±20% 2.2A 115mΩ | 在線訂購 | |
| | MPI4040R2-100-R | 固定電感器-電感器 | 固定電感器 1816 10μH ±20% 1.5A 240mΩ | 在線訂購 | |
 | | DK01-19361-R | 電感器套件-套件 | KIT INDUCTORS MPI4040 SERIES | 在線訂購 | |
| | MPI4040R3-150-R | 固定電感器-電感器 | FIXED IND 15UH 1.3A 285 MOHM SMD | 在線訂購 | |
| | MPI4040R3-1R5-R | 固定電感器-電感器 | 固定電感器 Nonstandard 1.5μH ±20% 3.8A 36mΩ | 在線訂購 | |
 | | MPI4040R3-1R2-R | 固定電感器-電感器 | FIXED IND 1.2UH 4A 32 MOHM SMD | 在線訂購 | |
 | | MPI4040R2-3R3-R | 固定電感器-電感器 | 在線訂購 | ||
 | | MPI4040R4-R22-R | 固定電感器-電感器 | 固定電感器 1816 220nH ±20% 10.1A 5.3mΩ | 在線訂購 |
