THVD15xx 5 V RS-485 收發器
Texas Instruments THVD15xx （THVD15xx 5 V RS-485 Transceivers）是具有 ±18 V IEC ESD 保護的 RS-485 5 kV 收發器
發布時間：2018-06-13
Texas Instruments THVD15xx 是抗噪聲的 RS-485/RS-422 收發器系列，可在惡劣工業環境下工作。這些器件的總線引腳能夠有效防止 IEC 電氣快速瞬變 (EFT) 和 IEC 靜電放電 (ESD) 事件，無需額外的系統級保護元件。
這些器件均可使用 5 V 單電源工作。該系列器件還具有寬共模電壓范圍，因此適用于長距離電纜線路上的多點應用。
THVD15xx 系列器件采用小型 VSSOP 封裝，適合空間受限型應用。這些器件的額定自然通風環境溫度為 -40 °C 至 +125 °C。
THVD15xx 5 V RS-485 收發器特性
符合或超出 TIA/EIA-485A 標準的要求
供電電壓 4.5 V 至 5.5 V
集成總線 I/O 保護
±30 kV HBM ESD
±18 kV IEC 61000-4-2 接觸放電
±25 kV IEC 61000-4-2 氣隙放電
±4 kV IEC 61000-4-4 電氣快速瞬變
擴展工作共模：± 15 V
低 EMI 500 kbps 和 50 Mbps 數據速率
擴展溫度范圍：-40°C 至 +125°C
大接收器遲滯，用于噪聲抑制
低功耗
低待機電源電流：<1 μA
工作期間的電流：< 1 mA
無毛刺電源接通/關斷，以實現熱插入能力
開路、短路和空閑總線故障安全功能
1/8 單位負載選擇（多達 256 個總線節點）
小尺寸 VSSOP 封裝可節省板空間，或 SOIC 實現直接替換
THVD15xx 5 V RS-485 收發器應用
電機驅動器
工廠自動化和控制
基礎設施
樓宇自動化
HVAC 系統
視頻監控
工藝分析
電信基礎設施
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | THVD1512DGS | RS485/RS422/RS232/RS562收發器-接口及驅動芯片 | THVD1512是一款全雙工、抗噪的RS-485/RS-422收發器，適用于惡劣的工業環境。支持高達500kbps的數據速率。 | 在線訂購 | |

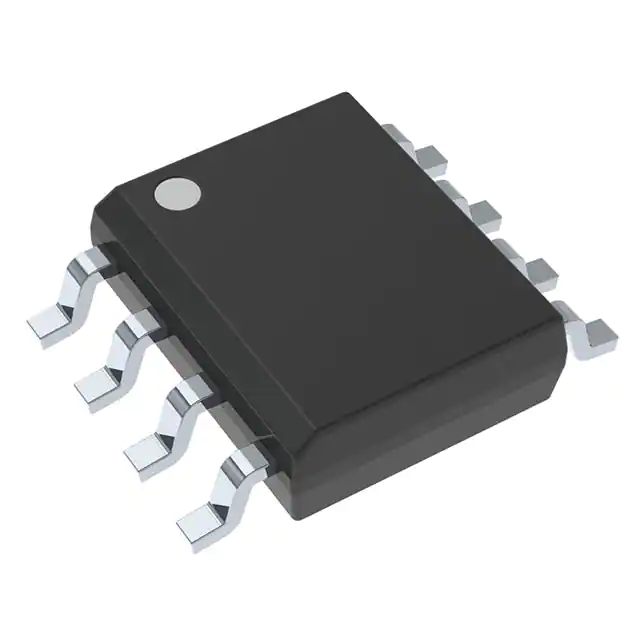

 | | THVD1500D | RS485/RS422/RS232/RS562收發器-接口及驅動芯片 | 適用于工業應用的強大半雙工RS-485收發器，具備高級別的ESD保護和寬共模電壓范圍。 | ￥11.83430 | 在線訂購 |
| | THVD1510D | RS485/RS422/RS232/RS562收發器-接口及驅動芯片 | THVD1510 具有 ±18kV IEC ESD 保護功能的 5V RS-485 收發器 | ￥17.80972 | 在線訂購 |

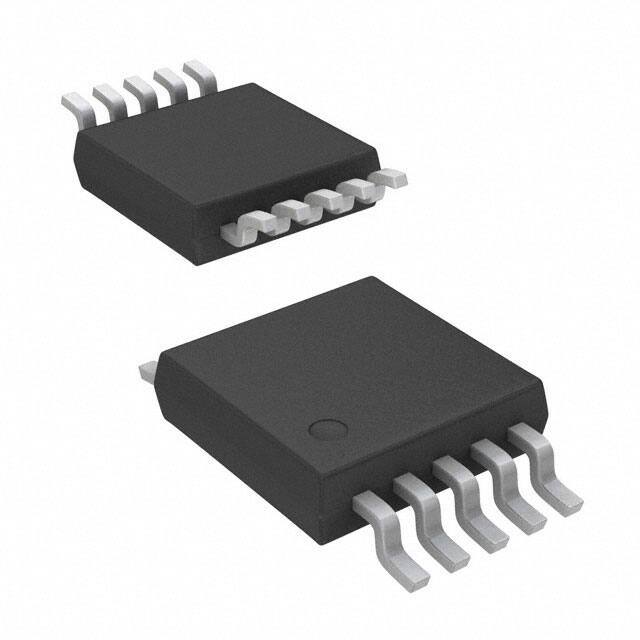

 | | THVD1510DGK | RS485/RS422/RS232/RS562收發器-接口及驅動芯片 | THVD1510 具有 ±18kV IEC ESD 保護功能的 5V RS-485 收發器 | ￥24.81840 | 在線訂購 |
| | THVD1550DGK | RS485/RS422/RS232/RS562收發器-接口及驅動芯片 | THVD1550 具有 ±18-kV IEC ESD 保護功能的 5V RS-485 收發器 | ￥25.58892 | 在線訂購 |
