LMS3655 同步降壓轉換器
Texas Instruments 的 LMS3655 （LMS3655 Synchronous Step-Down Converters）是 5.5 A、36 V、400 kHz 同步降壓轉換器
發布時間：2018-06-13
Texas Instruments 的 LMS3655 同步降壓穩壓器針對高性能應用進行了優化，提供 1 V 至 15 V 的可調輸出。PWM 和 PFM 模式之間的無縫轉換以及低靜態電流，確保了所有負載下的高效率和出色瞬態響應。
先進的高速電路使得 LMS3655 能夠在 400 kHz 的固定頻率下將 24 V 輸入調節到 3.3 V 輸出，同時還能夠?qū)崿F(xiàn) 5.5 A 的連續負載電流。創新的頻率折返架構允許該器件從僅為 3.5 V 輸入電壓即可實現 3.3 V 輸出。輸入電壓范圍上限可至 36 V，瞬態容差高達 42 V，簡化了輸入浪涌保護設計。
開漏復位輸出以及內置濾波和延遲，可實現真正的系統狀態指示。這一特性不需要額外的監控元件，節省成本和板空間。
LMS3655 同步降壓轉換器特性
96% 的峰值能效，同時將 12 V 轉換至 5 V
低 EMI 和開關噪聲
最大程度降低了開關節點瞬時振蕩
偽隨機擴頻
400 kHz (±10%) 固定開關頻率
-40°C 至 +150°C 結溫范圍
外部頻率同步
RESET 輸出，具有內部濾波器和 3 ms 釋放定時器
實現更高能效的自動輕負載模式
引腳可選擇強制 PWM 模式
內置補償、軟啟動、電流限制、熱關斷和 UVLO
25°C、3.5 A 負載條件下 0.35 V 壓差（典型值）
32 μA IQ_VIN：靜態電流，3.3 VOUT 和無負載時（典型值）
5.5 A 連續負載電流
可調輸出電壓（1 V 至 15 V）
±1.5% 的基準電壓容差

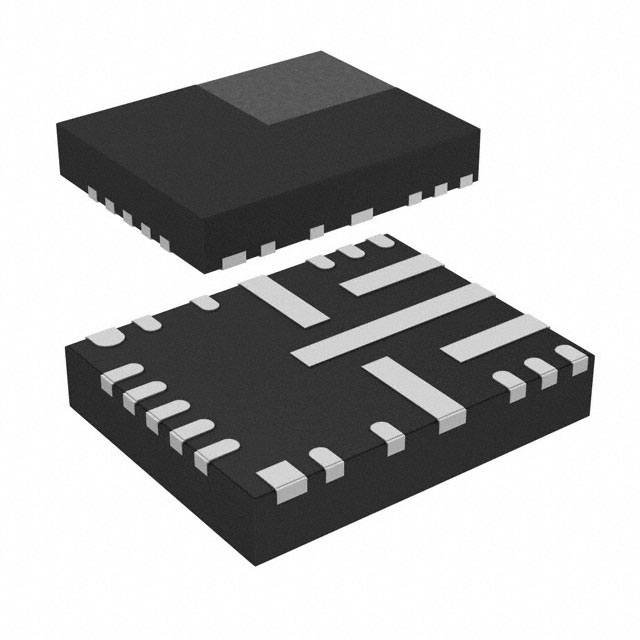

4 mm x 5 mm、0.5 mm 間距 SON 封裝
LMS3655 同步降壓轉換器應用
噪聲敏感型醫療應用
電信
高性能工業
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMS36555QRNLTQ1 | DC-DC電源芯片-電源管理 | ￥40.25289 | 在線訂購 | |
| | LMS3655MQRNLTQ1 | DC-DC電源芯片-電源管理 | LMS3655-Q1 5.5A、36V 同步、400kHz 降壓轉換器 | ￥41.44613 | 在線訂購 |
 | | LMS3655MMRNLT | DC-DC電源芯片-電源管理 | LMS3655 5.5A、36V 同步 400kHz 降壓轉換器 | ￥42.00531 | 在線訂購 |
