ADS8598S 8 通道同步采樣 ADC
Texas Instruments 的 ADS8598S （ADS8598S 8-Channel Simultaneous-Sampling ADC）是 18 位、200 kSPS、8 通道、同步采樣 ADC，以單電源處理雙極輸入
發布時間：2018-06-13
Texas Instruments 的 ADS8598S 器件是一個 8 通道、集成式數據采集 (DAQ) 系統，基于 18 位逐次逼近 (SAR) 模數轉換器 (ADC)。所有輸入通道進行同步采樣，可實現 200 kSPS 的最大通道吞吐量。該器件為每個通道提供了一個全模擬前端，包括具有 1MΩ 高輸入阻抗的可編程增益放大器（PGA）、輸入箝位、低通濾波器和 ADC 輸入驅動器。該器件還具有一個帶緩沖的低漂移、精密基準，用于驅動 ADC。靈活的數字接口支持串行、并行和并行字節通信，使得該器件可與各種各樣的主機控制器一起使用。
ADS8598S 使用單個 5 V 電源，可配置為接受 ±10 V 或 ±5 V 真雙極輸入。高輸入阻抗允許直接連接傳感器和變壓器，因而無需外部驅動器電路。高性能和精度以及零延時轉換，使得 ADS8598S 成為很多工業自動化和控制應用的絕佳選擇。
ADS8598S 8 通道同步采樣 ADC特性
18 位 ADC，具有集成模擬前端
同步采樣：8 通道
引腳可編程的雙極輸入：±10 V 和 ±5 V
高輸入阻抗：1 MΩ
5 V 模擬電源：2.3 V 至 5 V I/O 電壓
過壓輸入箝位，具有 9 kV ESD 保護
低漂移、片載基準 (2.5 V) 和緩沖器
用于過采樣的片載數字濾波器
靈活的并行、字節和串行接口
性能出色：
所有通道均具有 200 kSPS 的最大吞吐量
DNL：±0.5 LSB （典型值）；INL：±2.0 LSB（典型值）
SNR：94 dB（典型值）；THD：-109 dB（典型值）
超溫性能：
最大失調漂移：3 ppm/°C
增益漂移：6 ppm/°C
溫度范圍：-40°C 至 +125°C

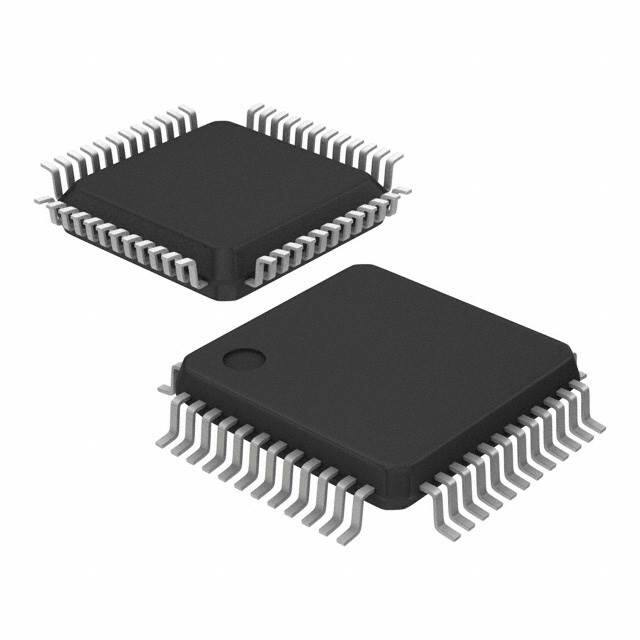

封裝：LQFP-64
ADS8598S 8 通道同步采樣 ADC應用
電網監視和控制
保護繼電器
多相電機控制
工業自動化與控制
多通道數據采集系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS8598SIPM | 模數轉換器（ADC）-數據轉換器 | ADS8598S 采用單電源并具有雙極性輸入的 18 位 200kSPS 8 通道同步采樣 ADC | 在線訂購 | |
| | ADS8598SIPMR | 模數轉換器（ADC）-數據轉換器 | 18位逐次逼近型(SAR)同步采樣模數轉換器（ADC），8通道集成數據采集（DAQ）系統，可配置為接受±10V或±5V真正雙極輸入。 | ￥174.51720 | 在線訂購 |
