TPS2001D 配電開關
Texas Instruments 的 TPS2001D （TPS2001D Power Distribution Switches）是單通道、限流 USB 配電開關
發布時間：2018-06-13
Texas Instruments 的 TPS2001D 配電開關旨在用于像 USB 這樣的易發生大電容負載和短路的應用。
當輸出負載超出限流閾值時，TPS2001D 就會通過運行恒流模式將輸出電流限制在安全水平。這樣就確保故障電流在所有狀況下均可預測?？焖龠^(guò)載響應時間減輕了 5 V 主電源的負擔，從而在輸出短路時提供穩壓電源。電源開關的上升和下降時間受到控制，最大限度降低了打開和關閉過程中的涌流。
TPS2001D 配電開關特性
單電源開關系列
額定電流為 2 A
±20% 精確、固定、恒流限制
快速過流響應：2 μs
排除故障報告
輸出放電
輸出放電
反向電流阻斷
內置軟啟動
環境溫度范圍：-40°C 至 +85 °C
通過 UL 認證，CB 文件編號E169910
TPS2001D 配電開關應用
USB 端口和集線器、筆記本電腦和臺式電腦
高清數字電視
機頂盒
短路保護
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS2001DDBVT | 電源開關/負載開關-電源管理 | TPS2001D 高電平有效、具有輸出放電功能和反向阻斷的 2A 負載、4.5V 至 5.5V、72mΩ USB 電源開關 | ￥9.26951 | 在線訂購 |

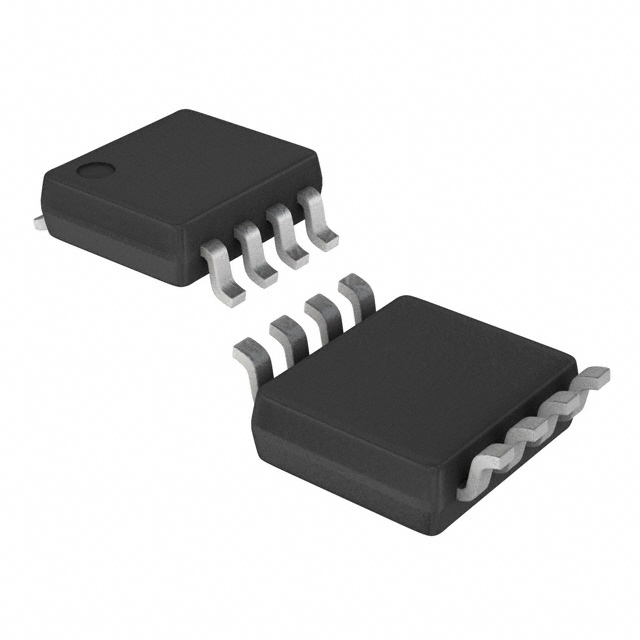

 | | TPS2001DDGK | 電源開關/負載開關-電源管理 | TPS2001D 高電平有效、具有輸出放電功能和反向阻斷的 2A 負載、4.5V 至 5.5V、72mΩ USB 電源開關 | ￥10.05166 | 在線訂購 |
| | TPS2001DDGKR | 電源開關/負載開關-電源管理 | TPS2001D 高電平有效、具有輸出放電功能和反向阻斷的 2A 負載、4.5V 至 5.5V、72mΩ USB 電源開關 | 在線訂購 | |
 | | TPS2001DDBVR | 電源開關/負載開關-電源管理 | IC PWR SWITCH N-CHAN 1:1 SOT23-5 | ￥9.48500 | 在線訂購 |
