PT7M3808 微處理器監控電路
Diodes 的低靜態可編程延遲型監控 IC（PT7M3808 Microprocessor Supervisory Circuits）
發布時間：2018-06-13
Diodes 的 PT7M3808 系列微處理器監控電路用于在 0.4 V 至 5.0 V 范圍內監視系統電壓，能在手動復位 (MR) 引腳電平降至邏輯低時發出開漏 RESET 信號。在 SENSE 電壓和手動復位 (MR) 恢復到各自的閾值以上后，RESET 輸出會在用戶可調的延遲時間內保持低電平。PT7M3808 系列可提供上電復位發生器，且可調延遲時間為 1.25 ms 至 10 s，而且還具有極低的 2.8 μA 典型靜態電流，使其非常適用于電池供電型應用。PT7M3808 采用小型 SOT23 和超小型 2.0 x 2.0 TDFN 封裝，且可在 -40oC 至 +125oC 整個溫度范圍內工作。
PT7M3808 微處理器監控電路特性
低靜態電流：2.8 μA（典型值）
最大限度減少工作電流，以減小功耗
高閾值精度：0.5%（典型值）
非常精確，以提供復位電壓
上電復位發生器，提供 1.25 ms 至 10 s 可調延遲
延遲時間設置靈活，用于各種不同的應用和市場

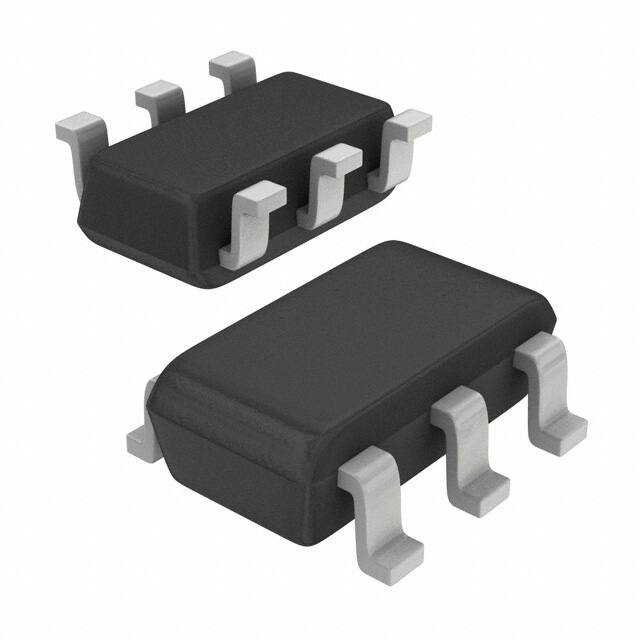

多封裝選擇：TDFN2.0x2.0-6L 和 SOT23-6L
外形扁平、小基底面、業內標準封裝，易于適應不同的應用和市場
開漏復位輸出和手動復位輸入 (MR)
溫度范圍：–40oC 至 +125oC
PT7M3808 微處理器監控電路應用
服務器/存儲器
監控
網絡
筆記本電腦
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | PT7M3808G25TAEX | 電源監視-電源管理 | IC SUPERVISOR 1 CHANNEL SOT23-6 | ￥4.91420 | 在線訂購 |
| | PT7M3808G30TAEX | 電源監控及復位-電源管理 | ￥4.91420 | 在線訂購 | |
| | PT7M3808G01TAEX | 電源監控及復位-電源管理 | ￥5.08371 | 在線訂購 | |
 | | PT7M3808G18TAEX | 電源監控及復位-電源管理 | IC SUPERVISOR 1 CHANNEL SOT23-6 | ￥4.91621 | 在線訂購 |
