ACPL-W346 柵極驅動光耦合器
Broadcom 提供輸出電流為 2.5 A 的功率和 SiC MOSFET 柵極驅動光耦合器（ACPL-W346 Gate Drive Optocoupler）
發布時間：2018-06-13
Broadcom 的 ACPL-W346 是一款包含 AlGaA LED 的 2.5 A 高速柵極驅動光耦合器，能以光耦合形式將集成電路與功率輸出級連接。這種光耦合器非常適用于驅動逆變器或 AC-DC/DC-DC 轉換器應用中的功率和碳化硅 (SiC) MOSFET。高工作電壓范圍輸出級提供柵極控制器件所需的驅動電壓。這種光耦合器提供電壓和高峰值輸出電流，使其非常適用于在高頻下直接驅動 MOSFET，以實現高效轉換。ACPL-W346 具有 IEC/ EN/DIN EN 60747-5-5 標準規定的最高絕緣電壓 VIORM = 1140 VPEAK，且通過了 UL1577 的 5000 VRMS 下持續 1 分鐘的認證。
ACPL-W346 柵極驅動光耦合器特性
最高輸出峰值電流 2.5 A
最低峰值輸出電流 2.0 A
軌至軌輸出電壓
最長傳播延遲 120 ns
最長傳播延遲差 50 ns
帶滯后 LED 電流輸入
ICC = 4.0 mA 最大電源電流，允許采用自舉電源
帶滯后欠壓鎖定 (UVLO) 保護
VCM = 1500 V 時，最小共模抑制比 (CMR) 為 100 k v/μs
寬工作電壓 VCC：10 V 至 20 V
工業溫度范圍：-40°C 至 +105°C
安全認證
通過了 UL 的 5000 VRMS 持續 1 分鐘認證
CSA
IEC/EN/DIN EN 60747-5-5 VIORM = 1140 V峰值
提供多種選擇：
060E = IEC/EN/DIN EN 60747-5-5
500E = 選擇卷帶包裝
XXXE = 選擇無鉛
ACPL-W346 柵極驅動光耦合器應用
電源和 SiC MOSFET 柵極驅動
交流 / 無刷直流電機驅動
開關電源 (SPS)
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

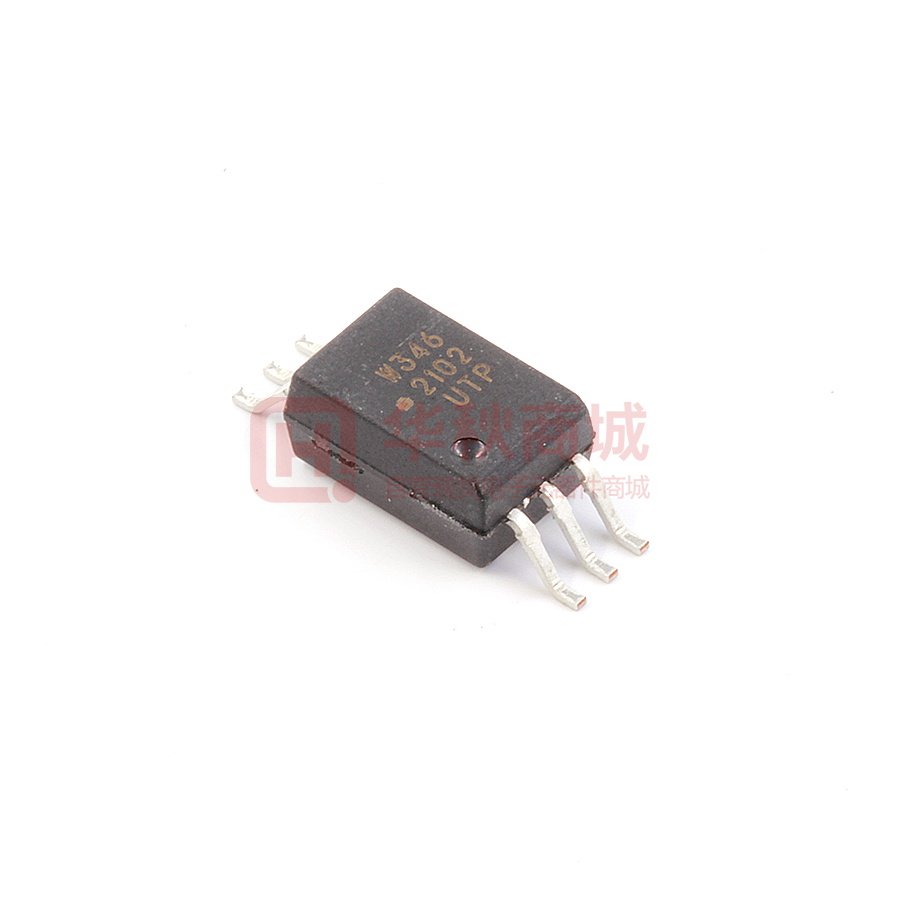

 | | ACPL-W346-000E | 光電耦合器-光電器件 | ￥44.54551 | 在線訂購 | |
 | | ACPL-W346-500E | 光電耦合器-光電器件 | 光電耦合器 Viso=5000Vrms VF(typ)=1.55V IF=25mA SOIC6 | ￥13.60099 | 在線訂購 |
