用于高溫應用的 SCR 晶閘管 - SJxxxx 系列
Littelfuse 的 SJ 系列耐高溫 SCR （SCR Thyristors for High-Temperature Applications - SJxxxx Series）是單向開關應用的理想選擇
發布時間：2018-06-13
Littelfuse SJ 系列 SCR 晶閘管的高結溫可為現有設計提供更寬的工作的裕量，并在新的設計中允許使用更小的散熱器。SJxxxx 系列耐高溫 SCR 是單向開關應用的理想選擇，如加熱、電機速度控制、轉換器/整流器和電容放電點火等的相位控制。這些 SCR 在約 1.5 V 下具有低至 15 mA 的柵極最大電流觸發水平，該系列的敏感版本的柵極觸發電流更是不超過 200 μA。靈敏型柵極 SCR 版本可由檢測線圈、接近開關和微處理器輕松觸發。
典型應用包括適用于摩托車引擎 CDI、便攜式發電機引擎點火、閃光燈、射釘槍以及通用整流器、電池穩壓器和 AC-DC 轉換器中的浪涌電流抑制電路。此外，還包括電動工具、家庭/黑色家電和白色家電產品的控制電路。
用于高溫應用的 SCR 晶閘管 - SJxxxx 系列特性
特性
+150°C 高結溫 (TJ)
寬封裝選擇
高浪涌抑制能力的卡裝式封裝設計
高 di/dt 能力
優勢
為現有設計提供更寬的工作裕量，在新設計中支持更小的散熱器
選擇了應用最佳封裝，實現簡化
可耐受高浪涌電流和惡劣的工作條件
在電容器放電應用中可實現更高的電壓輸出
用于高溫應用的 SCR 晶閘管 - SJxxxx 系列應用
轉換器/整流器
電容放電點火 (CDI) 系統
浪涌電流限制
電機速度控制
摩托車
ATV
小型汽油發動機
油/氣發電機
電爐
LED 照明
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SJ6006D1RP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 6A TO252 | 在線訂購 | |

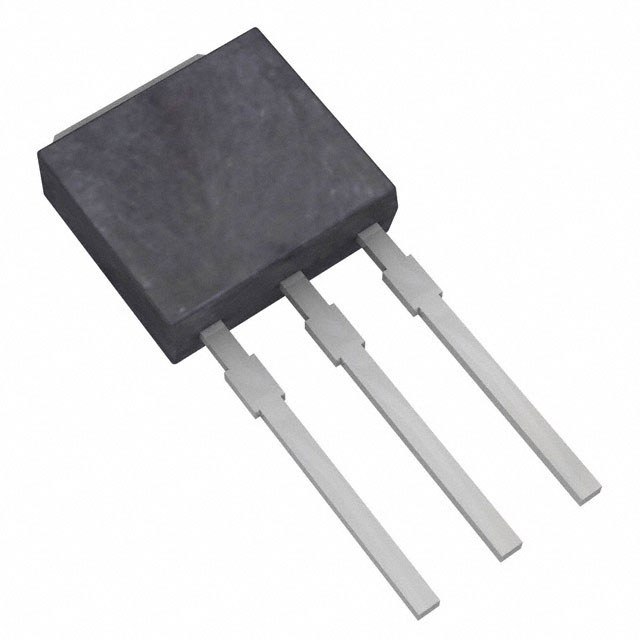

 | | SJ6006V1TP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 6A TO251 | 在線訂購 | |
| | SJ6004VS2TP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 4A TO251 | 在線訂購 | |
| | SJ6004DS2TP | 可控硅/晶閘管/光電可控硅-晶體管 | 在線訂購 | ||
| | SJ6006VS2TP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 6A TO251 | 在線訂購 | |
| | SJ6008V1TP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 8A TO251 | 在線訂購 | |
| | SJ6006VTP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 6A TO251 | 在線訂購 | |
| | SJ6010V1TP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 10A TO251 | 在線訂購 | |
 | | SJ6012VTP | 可控硅/晶閘管/光電可控硅-晶體管 | SCR 600V 12A TO251 | 在線訂購 |
