AD9704 / AD9705 / AD9706 / AD9707 TxDAC系列
ADI公司的TxDAC系列（AD9704/AD9705/AD9706/AD9707 TxDAC Family）是用于任務關鍵型工業應用的8/10 //12/14位DAC
發布時間：2018-06-13
ADI公司的 AD9704，AD9705，AD9706和AD9707是TxDAC系列的數模轉換器（DAC）。這些CMOS DAC是引腳兼容的8/10/12/14位分辨率系列。它們針對低功耗運行進行了優化，同時保持出色的動態性能 AD9704 / AD9705 / AD9706 / AD9707系列與AD9748 / AD9740 / AD9742 / AD9744系列TxDAC轉換器引腳兼容，專門針對通信系統的發送信號路徑進行了優化。這些ADC共享相同的接口，LFCSP_VQ封裝和引腳分配，根據性能，分辨率和成本提供向上或向下的元件選擇路徑。AD9704，AD9705，AD9706和AD9707具有良好的交流和直流性能，同時支持高達175 MSPS的更新速率。這些DAC非常適合關鍵任務工業應用。
AD9704 / AD9705 / AD9706 / AD9707 TxDAC系列特性
175 MSPS更新率
功耗
80 MSPS時為12 mW，1.8 V
175 MSPS時為50 mW，3.3 V
電源電壓：1.7 V至3.6 V.
可調節的滿量程電流輸出：1 mA至5 mA
CMOS兼容的數字接口
共模輸出：0 V至1.2 V可調
溫度工作范圍：-40°C至+ 85°C
封裝/外殼：28-SOIC，28-TSSOP，32-LFCSP，48-LQFP
AD9704 / AD9705 / AD9706 / AD9707 TxDAC系列應用
產業
醫
音頻視頻
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

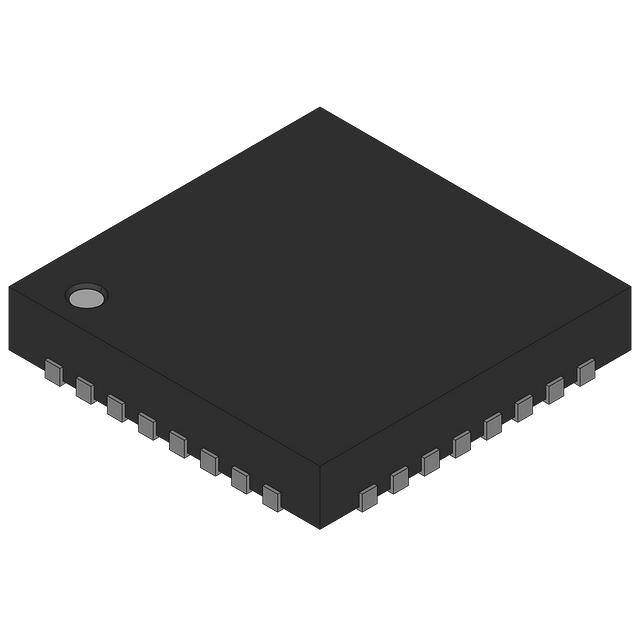

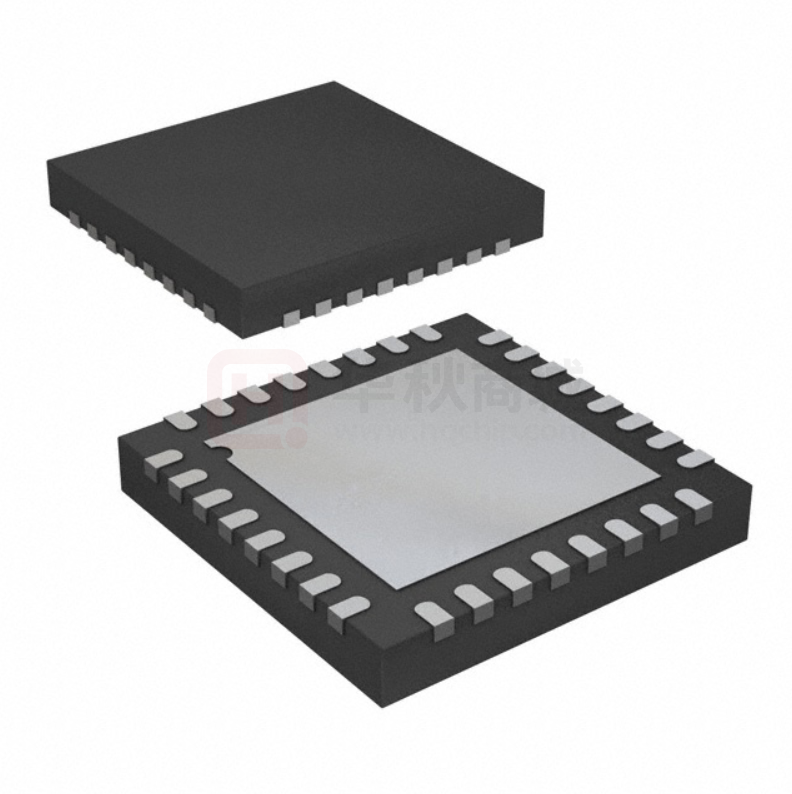

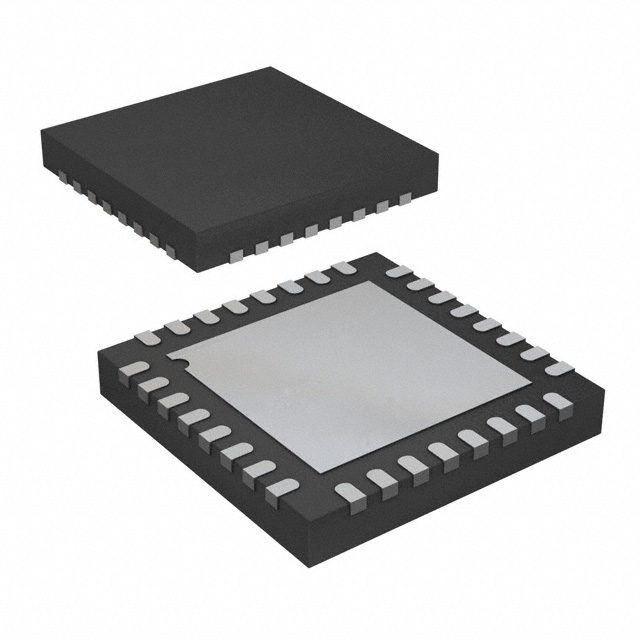

 | | AD9705BCPZ | 數模轉換器（DAC）-數據轉換器 | 數模轉換器（DAC） LFCSP-32 10bit 1Channel | ￥55.54500 | 在線訂購 |
 | | AD9706BCPZ | 數模轉換器（DAC）-數據轉換器 | D/A CONVERTER, SERIAL INPUT LOAD | ￥115.45200 | 在線訂購 |
 | | AD9707BCPZ | 數模轉換器（DAC）-數據轉換器 | IC DAC 14BIT A-OUT 32LFCSP | ￥108.10000 | 在線訂購 |
| | AD9704BCPZRL7 | 數模轉換器（DAC）-數據轉換器 | IC DAC 8BIT A-OUT 32LFCSP | 在線訂購 | |
| | AD9704BCPZ | 數模轉換器（DAC）-數據轉換器 | 8-BIT, 175 MSPS TXDAC DIGITAL-TO | ￥90.39600 | 在線訂購 |

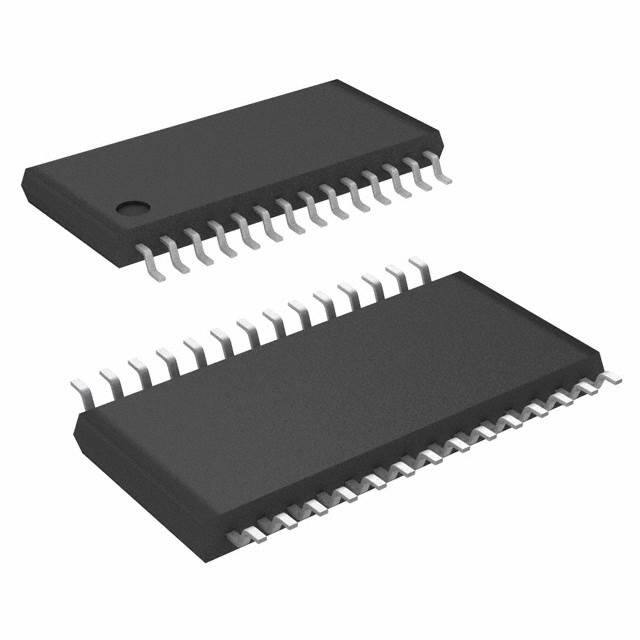

 | | AD9708ARUZRL7 | 數模轉換器（DAC）-數據轉換器 | IC DAC 8BIT A-OUT 28TSSOP | 在線訂購 | |
| | AD9707BCPZRL7 | 數模轉換器（DAC）-數據轉換器 | 8-/10-/12-/14位，175 MSPS TxDAC數模轉換器 | ￥57.17800 | 在線訂購 |
| | AD9708ARUZ | 數模轉換器（DAC）-數據轉換器 | IC DAC 8BIT A-OUT 28TSSOP | ￥65.55000 | 在線訂購 |
 | | AD9708ARZ | 數模轉換器（DAC）-數據轉換器 | IC DAC 8BIT A-OUT 28SOIC | ￥57.50000 | 在線訂購 |
 | | AD9708ARZRL | 數模轉換器（DAC）-數據轉換器 | 8位、100MSPS+TxDAC?數模轉換器 | 在線訂購 | |
| | AD9705BCPZRL7 | 數模轉換器（DAC）-數據轉換器 | D/A CONVERTER, SERIAL INPUT LOAD | 在線訂購 | |
| | AD9708ARU | 數模轉換器（DAC）-數據轉換器 | D/A CONVERTER, 1 FUNC, PARALLEL, | 在線訂購 | |
 | | AD9708AR | 數模轉換器（DAC）-數據轉換器 | 8位，100 MSPS+TxDAC? D/A轉換器 | ￥24.40800 | 在線訂購 |
| | AD9706BCPZRL7 | 數模轉換器（DAC）-數據轉換器 | 12-位數模轉換器-1-32-LFCSP-VQ（5x5） | 在線訂購 |
