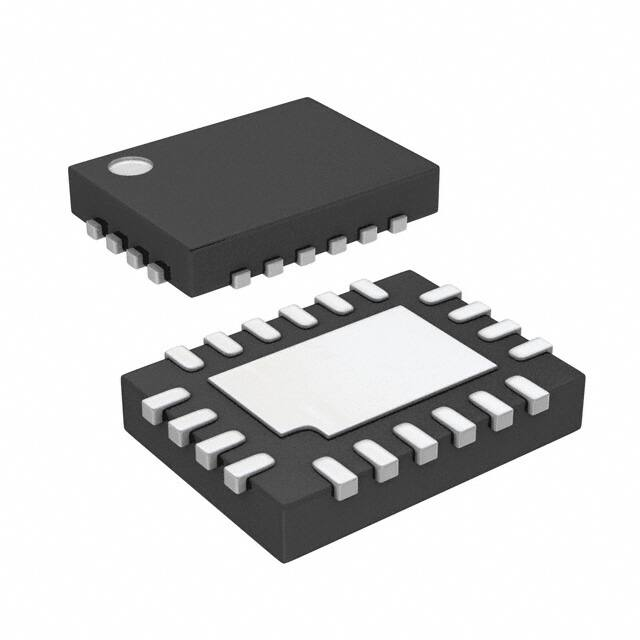

Power by Linear/Analog Devices LTC7800 是一款降壓型開關穩壓器 DC/DC 控制器，可驅動所有 N 溝道同步功率 MOSFET 級。恒頻電流模式架構提供了高達 2.25 MHz 的可鎖相頻率。50 μA 空載靜態電流延長了電池供電型系統中的工作運行時間。通過 OPTI-LOOP? 補償功能，可在一個很寬的輸出電容和 ESR 數值范圍內優化瞬態響應。LTC7800 具有精密 0.8 V 電壓基準和電源良好輸出指示燈。4 V 至 60 V 寬輸入電源范圍涵蓋多種中間總線電壓和電池化學物質。LTC7800 的輸出電壓可在 0.8 V 至 24 V 之間設定。
在啟動時 TRACK/SS 引腳將輸出電壓斜坡提升。折返電流限制短路期間的 MOSFET 熱耗散。PLLIN/MODE 引腳可選擇輕負載條件下以猝發模式、脈沖跳躍模式或連續導通模式工作。LTC7800 是汽車、電池供電型和 DC 配電系統的理想選擇。
