ACS714霍爾效應電流傳感器
Allegro的ACS714汽車級，高精度霍爾效應電流傳感器（ACS714 Hall Effect Current Sensor）
發布時間：2018-06-14

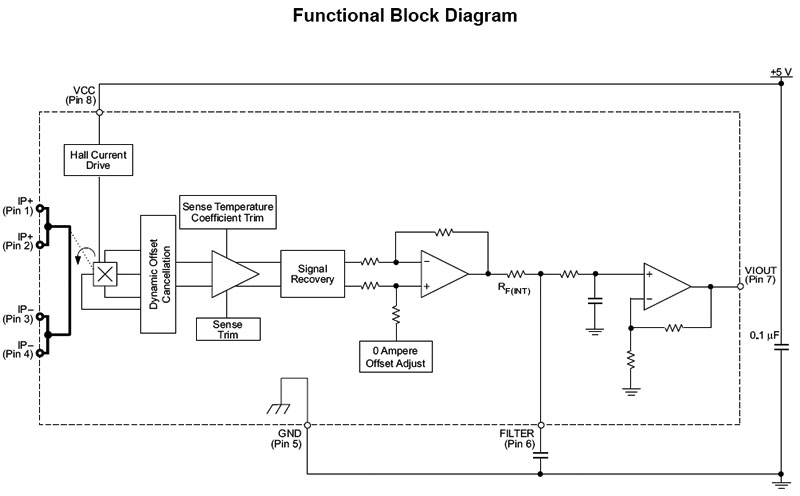

該ACS714為汽車系統中的交流或直流電流檢測提供經濟，精確的解決方案。設備包允許客戶輕松實施。典型應用包括電機控制，負載檢測和管理，開關模式電源和過流故障保護。該器件由精密，低偏移，線性霍爾傳感器電路組成，銅導電路徑位于芯片表面附近。流過該銅導電路徑的施加電流產生磁場，該磁場由集成霍爾IC感測并轉換成比例電壓。通過磁信號與霍爾傳感器的緊密接近，優化了設備精度。低偏移，斬波穩定的BiCMOS霍爾IC提供精確的比例電壓。
ACS714霍爾效應電流傳感器特性
低噪聲模擬信號路徑
通過FILTER引腳設置器件帶寬
響應步進輸入電流，輸出上升時間為5μs
80 kHz帶寬
總輸出誤差典型值為1.5％，T A = 25°C
小尺寸，薄型SOIC8封裝
1.2mΩ內部導體電阻
從引腳1-4到引腳5-8的2.1 kV RMS最小隔離電壓
5.0 V，單電源供電
輸出靈敏度為66至185 mV / A.
輸出電壓與AC或DC電流成比例
工廠修剪精度
極其穩定的輸出失調電壓
幾乎為零的磁滯
電源電壓的比例輸出
工作溫度范圍為-40°C至150°C
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ACS714LLCTR-20A-T | 霍爾電流傳感器-傳感器 | SENSOR CURRENT HALL 20A AC/DC | ￥23.54659 | 在線訂購 |
 | | ACS714LLCTR-05B-T | 霍爾電流傳感器-傳感器 | SENSOR CURRENT HALL 5A AC/DC | ￥23.54659 | 在線訂購 |
