MCP2210評估套件
該軟件（MCP2210 Evaluation Kit）專為MCP2210器件的開發和評估而設計，可用于將MCP2210作為USB-to-SPI器件并允許I / O控制
發布時間：2018-06-14
Microchip的 MCP2210評估套件是MCP2210器件的開發和評估平臺。MCP2210主板設計用于與MCP2210分線板配合使用。主板提供測量所需的測試點，并包含以下SPI從芯片：
MCP23S08 - 8位I / O擴展器
MCP3204 - 4通道，12位ADC
25LC02 - 2 kbit EEPROM
TC77 - 溫度傳感器
所有提到的芯片都是由MCP2210控制的SPI從設備。MCP2210評估板演示軟件可用于將MCP2210作為USB-to-SPI（主）器件，并允許I / O控制。此外，MCP2210實用程序軟件允許自定義設備配置。還提供DLL包，以便使用MCP2210開發自定義軟件。

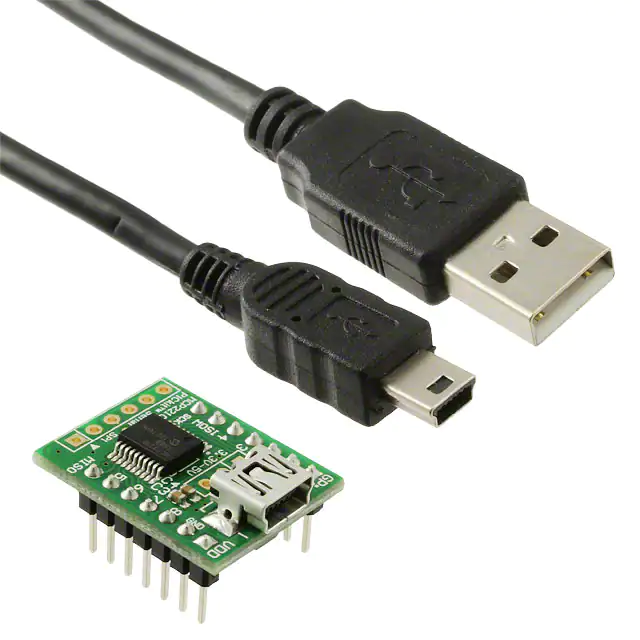

MCP2210分線板：
帶有DIP外形的小型插件板（兩個10針接頭，間距為600 mil）
迷你USB連接器
訪問SPI總線和所有GP信號
PICkit串行分析器兼容頭
3.3 V或5 V跳線可選V DD
能夠?yàn)橄到y(tǒng)的其余部分提供高達500 mA的電流
MCP2210 SPI從屬主板
用于插入MCP2210分線板的插座
SPI總線和GP信號的易于訪問的測試點
PICkit串行分析器頭用于訪問MCP23S08
電位計允許改變通道1 ADC輸入上的電壓
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MCP2210-I/SS | USB芯片-接口及驅動芯片 | 在線訂購 | ||
 | | MCP2210-I/SO | USB芯片-接口及驅動芯片 | 支持全速USB（12 Mb/s），可配置為自供電或總線供電，支持所有四種SPI模式（模式0、1、2、3），比特率從1500 bps到12 Mbps。 | ￥24.14336 | 在線訂購 |
 | | MCP2210-I/MQ | USB芯片-接口及驅動芯片 | ￥26.08259 | 在線訂購 | |
 | | ADM00419 | 開發板/評估板/驗證板（廢棄） | BREAKOUT MODULE MCP2210 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADM00421 | 電子元器件-待分類商品 | ￥425.22117 | 在線訂購 |
