QSFP和QSFP +互連解決方案
專為高密度應用而設計的Quad Small Form-factor Pluggable（QSFP +）解決方案（QSFP and QSFP+ Interconnect Solutions）
發布時間：2018-06-14
Molex的Quad Small Form-Factor Pluggable（QSFP +）解決方案專為高密度應用而設計。該系統的組件包括電磁干擾（EMI）屏蔽籠，有源光纜（AOC），無源銅纜組件，有源銅纜組件，光學MTP電纜組件，光環回，38電路SMT iPass?主機連接器，以及堆疊式集成連接器和保持架。

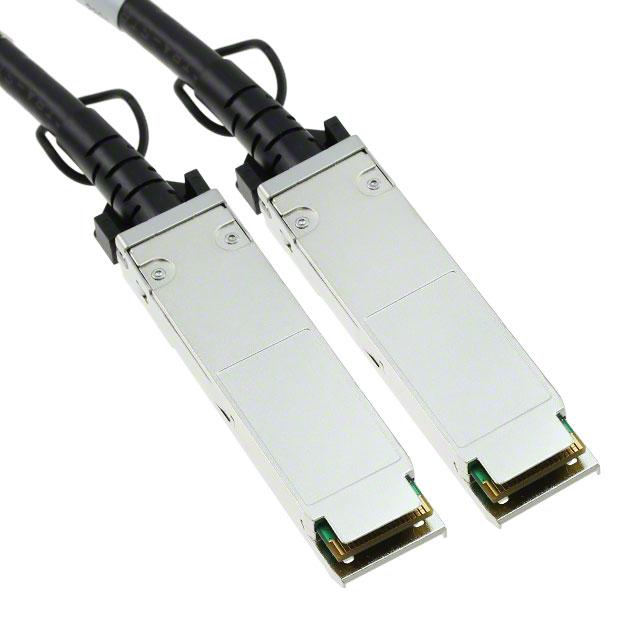

SFF-8436文件規定了收發器機械形狀因子，帶有鎖定機構，主板電氣邊緣連接器和保持架。熱插拔收發器集成了4個發送和4個接收通道。Molex的QSFP +收發器可以取代多達4個標準SFP +收發器。結果是，與傳統的SFP +產品相比，端口密度更高，整體系統成本更低。Molex的QSFP +電纜組件設計用于滿足極高密度要求的堆疊和聯動連接器配置。該系統將支持具有不同數據速率選項的10 G以太網，光纖通道，InfiniBand，SAS和SONET / SDH標準。
QSFP和QSFP +互連解決方案特性
AOC低誤碼率（BER）為每鏈路10e-18個錯誤
一體式壓配保持架
360°EMI籠式屏蔽邊框和收發器
鋅壓鑄在電纜插頭上的后殼
多個端口
初始數據速率高達每通道5 Gbps，每通道可擴展至10 Gbps
熱插拔收發器
0.80 mm間距連接器，設計用于放置在導向框架下方
SMT連接器設計
QSFP和QSFP +互連解決方案應用
汽車：開關
網絡：路由器/交換機，SAS和SATA
電信：集線器，路由器和交換機
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | 0747500021 | 卡邊連接器-連接器 | CONN CAGE QSFP SHIELD R/A T/H | 在線訂購 | |
 | | 1062835003 | 線材/電纜-線纜及配套 | CABLE QSFP+ OPTICAL BRKOUT ASSY | 在線訂購 | |
 | | 0768710006 | QSFP+ ASSEMBLY 2X1 ELASTOMER | 在線訂購 | ||
 | | 0747500023 | CONN CAGE QSFP SHIELD R/A T/H | 在線訂購 | ||
 | | 0768710005 | QSFP+ ASSEMBLY 2X1 ELASTOMER | 在線訂購 | ||
 | | 0747572301 | 線材/電纜-線纜及配套 | 38 18 位置 QSFP+ 插頭至插頭 9.84'（3.00m） 黑色 屏蔽 | ￥1100.53223 | 在線訂購 |
 | | 74763-0010 | 膠殼及附件-連接器 | CONN QSFP LOOPBACK ADAPTER 0DB | 在線訂購 | |
 | | 1062831005 | 線材/電纜-線纜及配套 | CABLE QSFP+ OPTICAL JUMPER 5M | 在線訂購 | |
 | | 0747630025 | 膠殼及附件-連接器 | CONN QSFP LOOPBACK ADAPTER 5DB | ￥527.53519 | 在線訂購 |
 | | 0747571101 | 線材/電纜-線纜及配套 | CONN CABLE ASSEMBLY QSFP M-M 1M | 在線訂購 | |
 | | 0768700004 | QSFP+ ASSEMBLY 2X3 ELASTOMER | 在線訂購 | ||
 | | 0768700003 | QSFP+ ASSEMBLY 2X3 ELASTOMER | 在線訂購 | ||
 | | 0739313022 | 開發板/評估板/驗證板（廢棄） | QSFP EVAL TEST BOARD W/SMASFULL | 在線訂購 | |
 | | 0747630015 | 膠殼及附件-連接器 | CONN QSFP LOOPBACK ADAPTER 5DB | 在線訂購 |
