74HC373是一款高速CMOS器件，74HC373引腳兼容低功耗肖特基TTL（LSTTL）系列。74HC373遵循JEDEC標準no.7A。 74HC373是八路D 型鎖存器，每個鎖存器具有獨立的D 型輸入，以及適用于面向總線的應用的三態輸出。所有鎖存器共用一個鎖存使能（LE）端和一個輸出使能（OE）端。 74HC373包含八個具有三態輸出的D 型透明鎖存器。當LE為高時，數據從Dn輸入到鎖存器，在此條件下，鎖存器進入透明模式，也就是說，鎖存器的輸出狀態將會隨著對應的D輸入每次的變化而改變。當LE為低時，鎖存器將存儲D輸入上的信息一段就緒時間，直到LE的下降沿來臨。 當OE為低時，8個鎖存器的內容可被正常輸出；當OE為高時，輸出進入高阻態。OE端的操作不會影響鎖存器的狀態。 74HC373與以下型號邏輯功能相同： -74HC533，但輸出為反相 -74HC563，但輸出為反相且引腳布局不同 -74HC573，但引腳布局不同

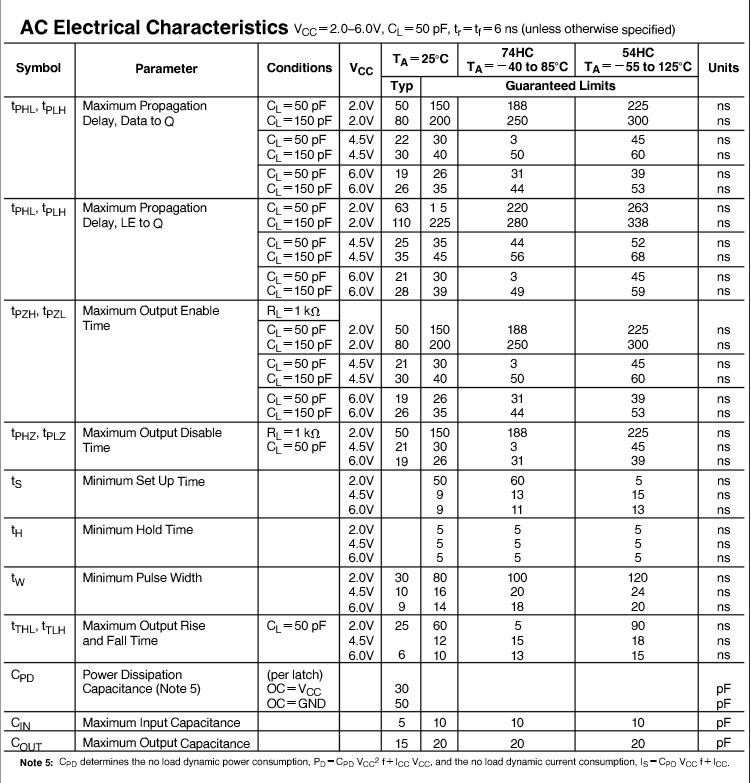

結構型式，其主要電器特性的典型值如下(不同廠家具體值有差別):
型號 tPd PD
54S373/74S373 7ns 525mW
54LS373/74LS373 17ns 120mW
373 的輸出端 O0~O7 可直接與總線相連。
當三態允許控制端 OE 為低電平時，O0~O7 為正常邏輯狀態，可用
74HC373
來驅動負載或總線。
當 OE 為高電平時，O0~O7 呈高阻態，即不驅動總線，也不為總線的負載，但
鎖存器內部的邏輯操作不受影響。
當鎖存允許端 LE 為高電平時，O 隨數據 D 而變。當 LE 為低電平時，O 被鎖存在已建立的數據電平。

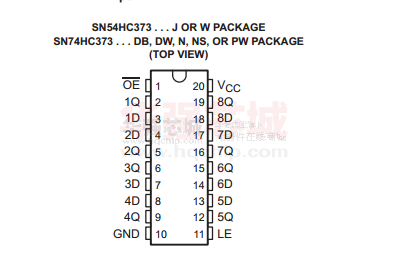

74HC373 引腳圖

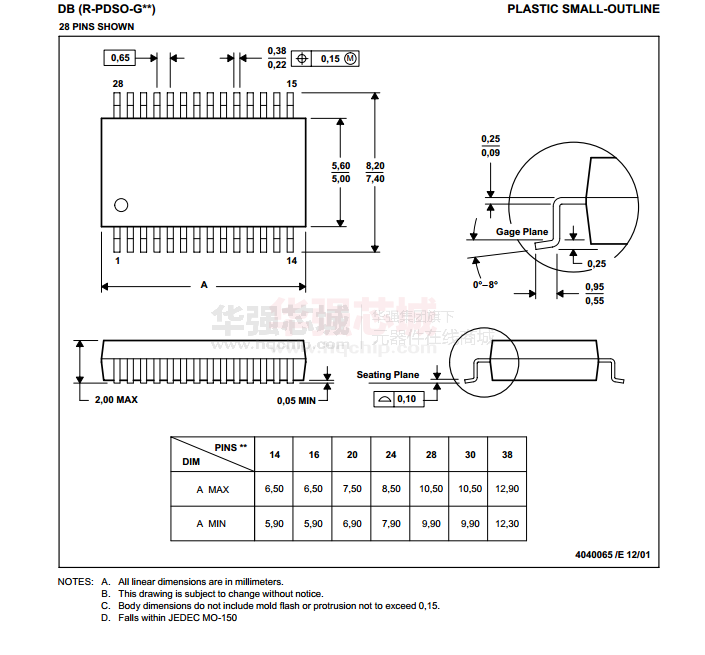

74HC373 封裝圖

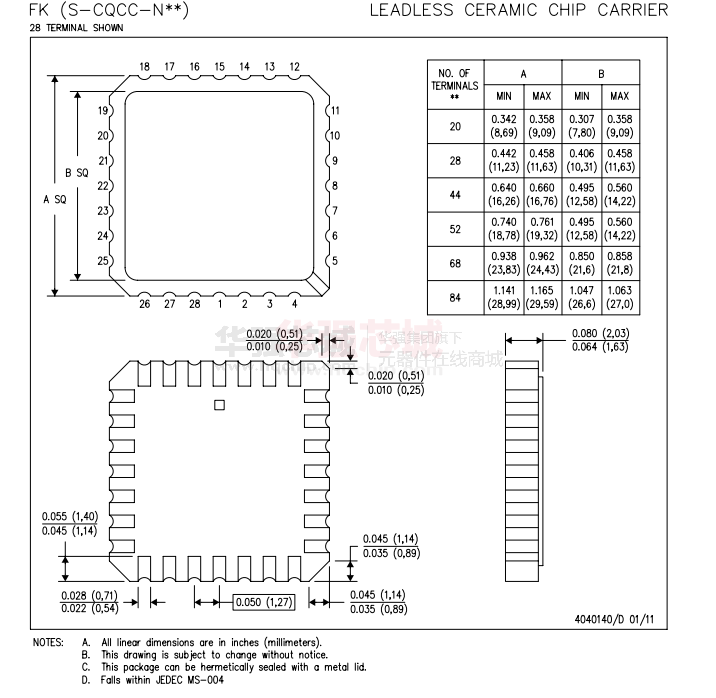

74HC373 封裝圖

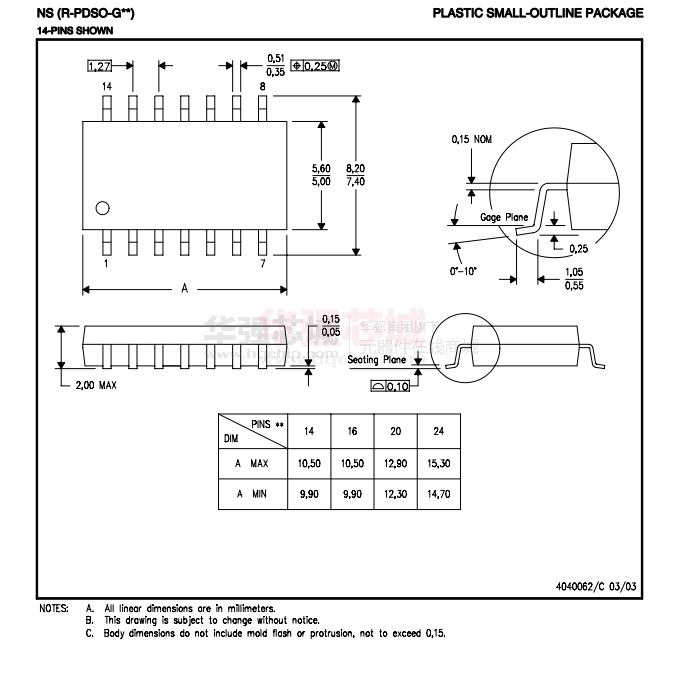

74HC373 封裝圖

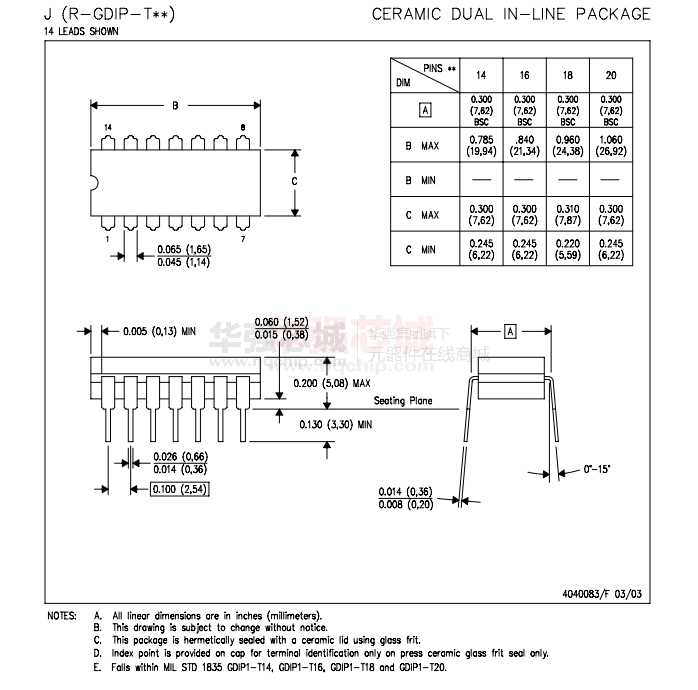

74HC373 封裝圖

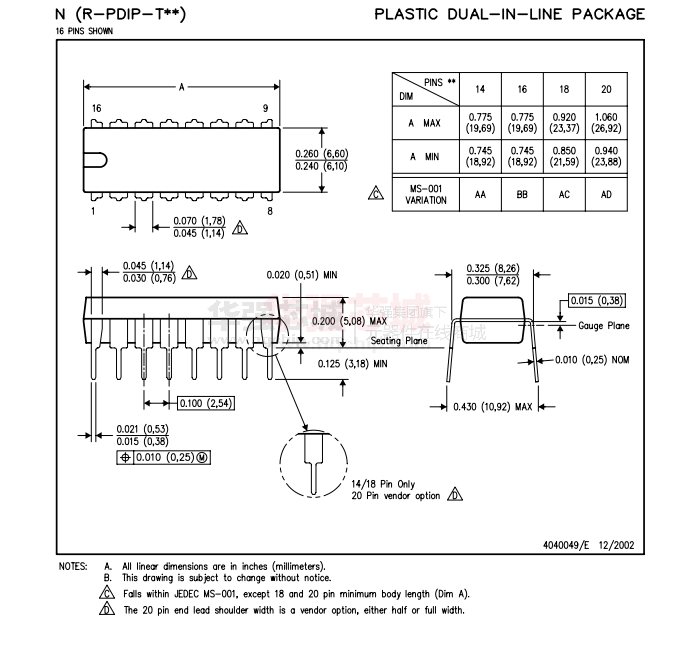

74HC373 封裝圖

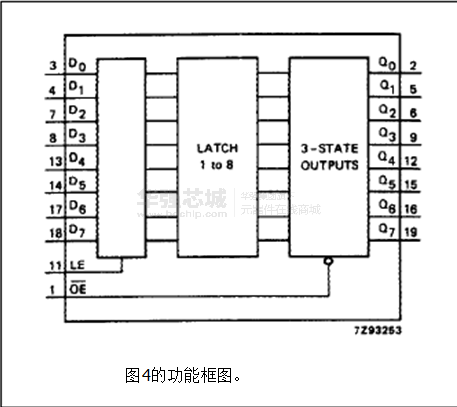

74HC373電路圖
