優勢和特點
JESD204B Subclass 0或Subclass 1編碼串行數字輸出
信噪比(SNR):71.9 dBFS(185 MHz AIN,250 MSPS,NSR設為33%)
無雜散動態范圍(SFDR):88 dBc(185 MHz AIN,250 MSPS)
總功耗:707 mW (250 MSPS)
1.8 V電源電壓
1至8整數輸入時鐘分頻器
采樣速率最高達250 MSPS
中頻采樣頻率最高達400 MHz
模數轉換器(ADC)內置基準電壓源
欲了解更多特性,請參考數據手冊
產品詳情
AD6673是一款11位、250 MSPS、雙通道中頻(IF)接收機,專門針對要求高動態范圍性能、低功耗和小尺寸的電信應用中支持多天線系統而設計。
該器件包括兩個高性能模數轉換器(ADC)和噪聲整形再量化器(NSR)數字模塊。每個ADC由多級、差分流水線架構組成,并集成了輸出糾錯邏輯,每個ADC差分流水線的第一級包含一個寬帶寬開關電容采樣網絡。集成基準電壓源可簡化設計。占空比穩定器(DCS)補償ADC時鐘占空比的波動,使轉換器保持出色的性能。
各ADC的輸出內部連接到NSR模塊。集成NSR電路能夠提高奈奎斯特帶寬內較小頻段的信噪比(SNR)性能。該器件支持兩種不同的輸出模式,可通過SPI選擇。如果使能NSR特性,則在處理ADC的輸出時,AD6673可以在有限的部分奈奎斯特帶寬內實現更高的SNR性能,同時保持11位輸出分辨率。
可以對NSR模塊進行編程,以提供采樣時鐘22%或33%的帶寬。例如,當采樣時鐘速率為250 MSPS時,在22%模式下,AD6673可以在55 MHz帶寬內實現最高76.3 dBFS的SNR;在33%模式下,它可以在82 MHz帶寬內實現最高73.5 dBFS的SNR。
禁用NSR模塊時,ADC數據直接以11位的分辨率提供給輸出端。這種工作模式下,AD6673能夠在整個奈奎斯特帶寬內實現最高65.9 dBFS的SNR。因此,AD6673可以用于電信應用,例如要求更寬帶寬的數字預失真觀測路徑。
默認情況下,ADC輸出數據可以直接路由至兩個外部JESD204B串行輸出通道,這些輸出設置為電流模式邏輯(CML)電平。支持兩種模式,使得輸出編碼數據可通過一個或兩個通道發送(L = 1;F = 4或L = 2;F = 2)。單通道操作支持最高125 MSPS的轉換器速率。器件提供同步輸入控制(SYNCINB±和SYSREF±)。
產品特色可配置JESD204B輸出模塊集成鎖相環(PLL),支持每通道最高5 Gbps的采樣速率(最多兩個通道)。
中頻接收機包括兩個11位250 MSPS ADC,ADC具有可編程的噪聲整形再量化器(NSR)功能,當帶寬降低至采樣速率的22%或33%時,它能提高信噪比。
支持可選RF時鐘輸入以簡化系統板設計。
取得專利的差分輸入在最高至400 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。
片內1至8整數輸入時鐘分頻器和SYNC輸入支持多器件同步。
采用1.8 V單電源供電。
標準串行端口接口(SPI)支持各種產品特性和功能,例如:控制時鐘DCS、關斷模式、測試模式、基準電壓模式、超量程快速檢測以及串行輸出配置等。
應用分集無線電系統
多模式數字接收機(3G)TD-SCDMA、 WiMax、 WCDMA、 CDMA2000、 GSM、 EDGE、 LTE
DOCSIS 3.0 CMTS上游接收路徑
HFC數字反向路徑接收器
I/Q解調系統s
智能天線系統
電子測試與測量設備
雷達接收機
COMSEC無線電架構
IED檢測/干擾系統
通用軟件無線電
寬帶數據應用

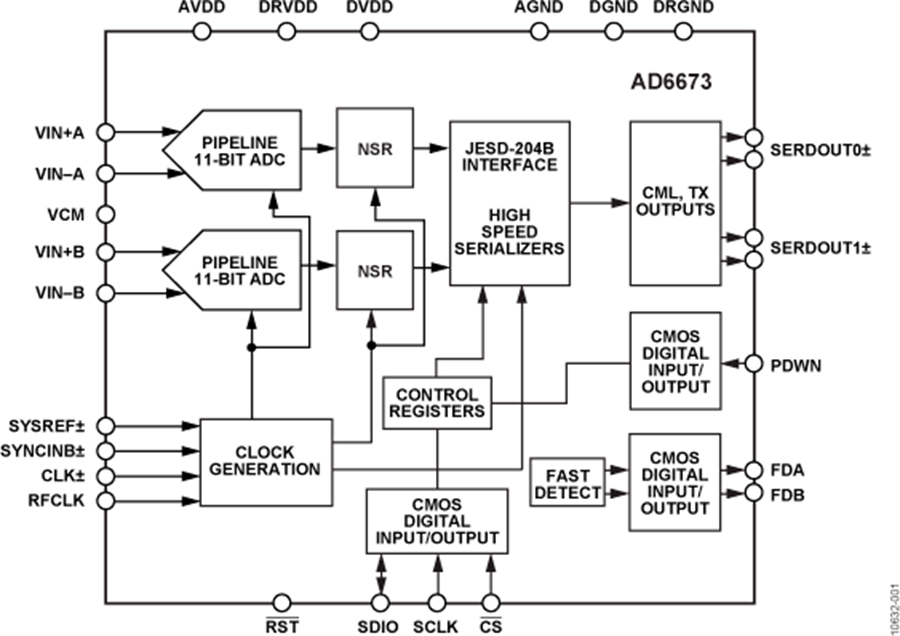

AD6673電路圖

AD6673 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD6673BCPZRL7-250 | - | - | 立即購買 |
| AD6673BCPZ-250 | - | - | 立即購買 |
