制造商：ADI/AD
優勢和特點
JESD204B Subclass 0或Subclass 1編碼串行數字輸出
信噪比(SNR)：71.9 dBFS（185 MHz AIN，250 MSPS，NSR設為33%）
無雜散動態范圍(SFDR)：87 dBc（185 MHz AIN，250 MSPS）
總功耗：435 mW (250 MSPS)
1.8 V電源電壓
1至8整數輸入時鐘分頻器
采樣速率最高達250 MSPS
中頻采樣頻率最高達400 MHz
模數轉換器(ADC)內置基準電壓源
靈活的模擬輸入范圍-- 1.4 V p-p至2.0 V p-p（標稱值1.75 V p-p）
ADC時鐘占空比穩定器(DCS)
串行端口控制
節能的掉電模式
產品詳情
AD6677是一款11位、250 MSPS中頻(IF)接收機，專門針對要求高動態范圍性能、低功耗和小尺寸的電信應用中支持多天線系統而設計。
該器件包括高性能模數轉換器(ADC)和噪聲整形再量化器(NSR)數字模塊。ADC由多級、差分流水線架構組成，并集成了輸出糾錯邏輯，每個ADC差分流水線的第一級包含一個寬帶寬開關電容采樣網絡。集成基準電壓源可簡化設計。占空比穩定器(DCS)補償ADC時鐘占空比的波動，使轉換器保持出色的性能。
ADC的輸出內部連接到NSR模塊。集成NSR電路能夠提高奈奎斯特帶寬內較小頻段的信噪比(SNR)性能。該器件支持兩種不同的輸出模式，通過SPI可以選擇輸出模式。如果使能NSR特性，則在處理ADC的輸出時，AD6677可以在有限的部分奈奎斯特帶寬內實現更高的SNR性能，同時保持11位輸出分辨率。
可以對NSR模塊進行編程，以提供采樣時鐘22%或33%的帶寬。例如，當采樣時鐘速率為250 MSPS時，在22%模式下，AD6677可以在55 MHz帶寬內實現最高76.3 dBFS的SNR；在33%模式下，它可以在82 MHz帶寬內實現最高73.5 dBFS的SNR。
禁用NSR模塊時，ADC數據直接以11位的分辨率提供給輸出端。這種工作模式下，AD6677能夠在整個奈奎斯特帶寬內實現最高65.9 dBFS的SNR。因此，AD6677可以用于電信應用，例如要求更寬帶寬的數字預失真觀測路徑。
輸出數據直接送至外部JESD204B串行輸出通道。此輸出設置為電流模式邏輯(CML)電平。支持一種模式，使得輸出編碼數據通過一條通道發送（L = 1；F = 4）。器件提供同步輸入控制（SYNCINB±和SYSREF±）。
AD6677接收機能夠?qū)軐挼闹蓄l頻譜進行數字化處理。該IF采樣架構與傳統的模擬技術或較低集成度的數字方法相比，能大幅度降低器件的成本和復雜度。
需要時，靈活的掉電選項可以明顯降低功耗。通過專用快速檢測引腳支持可編程超量程電平檢測。
產品特色
可配置JESD204B輸出模塊集成鎖相環(PLL)，支持每通道最高5 Gbps的采樣速率。
中頻接收機包括11位250 MSPS ADC，ADC具有可編程的噪聲整形再量化器(NSR)功能，當帶寬降低至采樣速率的22%或33%時，它能提高信噪比。
支持可選RF時鐘輸入以簡化系統板設計。
取得專利的差分輸入在最高至400 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。
片內1至8整數輸入時鐘分頻器和SYNC輸入支持多器件同步。
采用1.8 V單電源供電。
標準串行端口接口(SPI)支持各種產品特性和功能，例如：控制時鐘DCS、掉電模式、測試模式、基準電壓模式、超量程快速檢測以及串行輸出配置等。
應用
通信
分集無線電和智能天線(MIMO)系統
多模式數字接收機(3G)TD-SCDMA、WiMAX、 WCDMA、CDMA2000、GSM、 EDGE、LTE
I/Q解調系統
通用軟件無線電

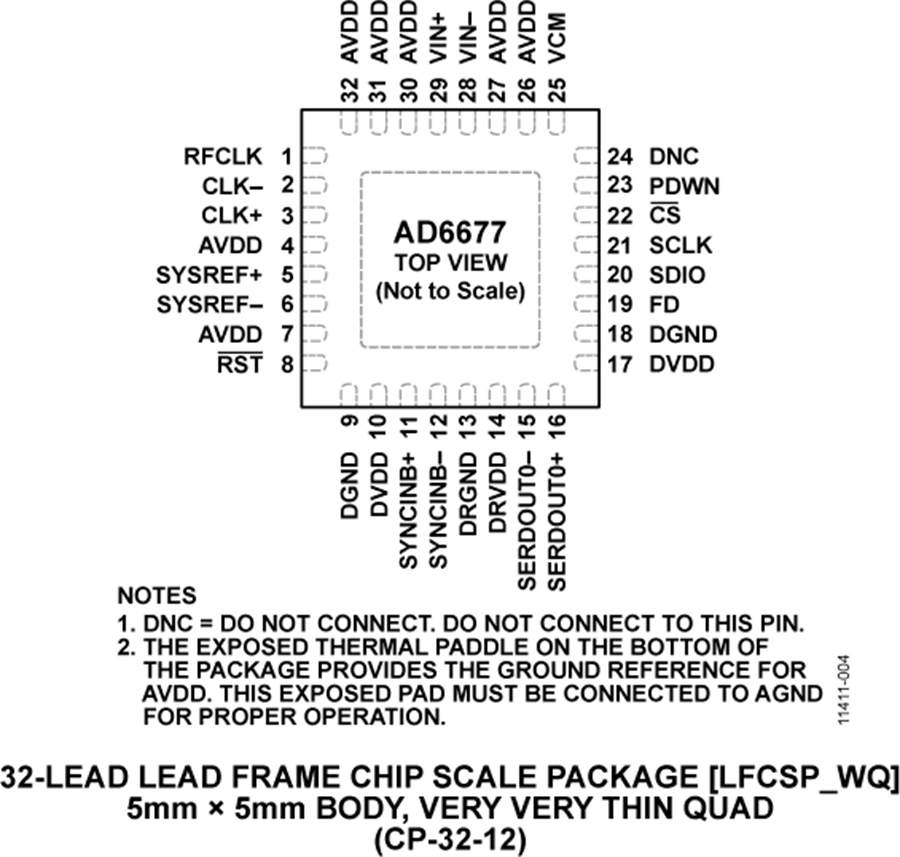

AD6677 引腳圖

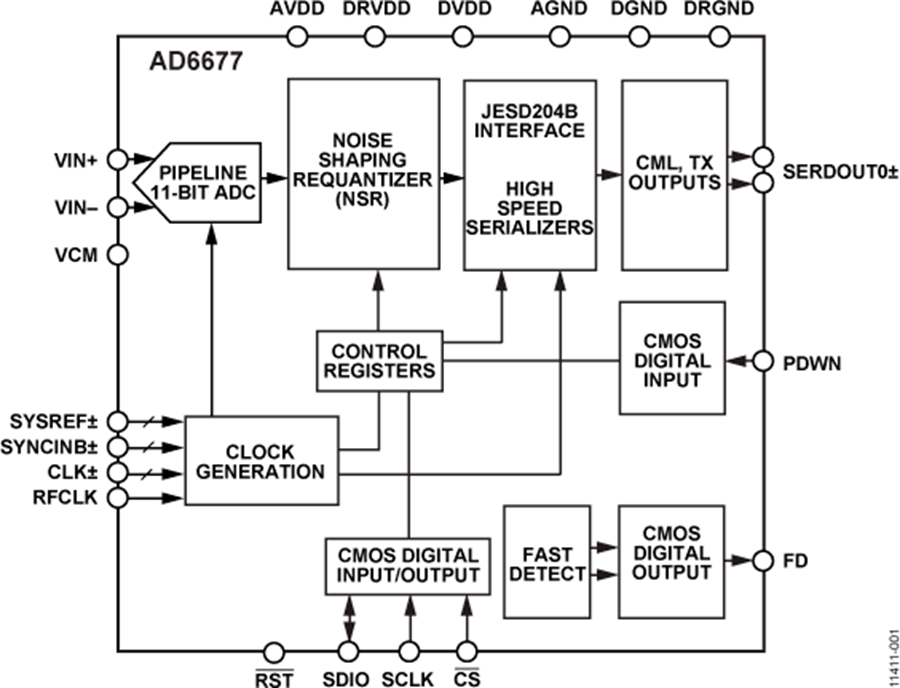

AD6677電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD6677BCPZRL7 | - | - | 立即購買 |
| AD6677BCPZ | - | - | 立即購買 |
