優勢和特點

  12位SAR ADC，轉換時間為3 μs4個非專用模擬輸入差分/單端VREF、2 × VREF 輸入范圍

  2個高端電流檢測輸入工作電壓范圍：5 V至59.4 V最大增益誤差：0.75%輸入范圍：±200 mV

  2個外部二極管溫度傳感器輸入測量范圍：?55℃ to +150℃精度：±2℃串聯電阻抵消

  1個內部溫度傳感器： 精度：

  內置監控功能每通道均配有最小/最大值記錄器可編程報警閾值可編程遲滯

  欲了解更多特性，請參考數據手冊

產品詳情

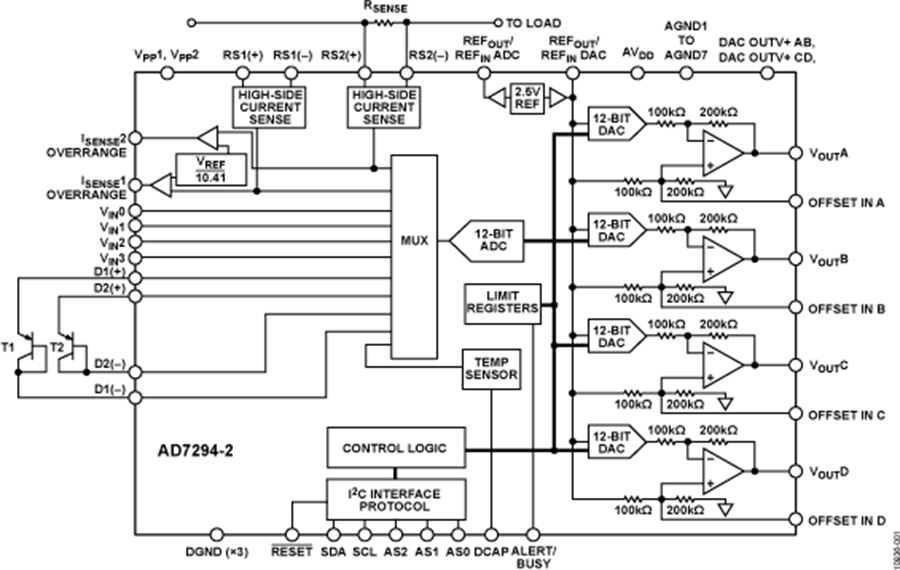

AD7294-2是一種單芯片解決方案，集電流、電壓和溫度監控和控制所需的全部通用功能于一體。該器件包括用于分流電阻器電流監控的低壓(±200 mV)模擬輸入檢測放大器、溫度檢測輸入和四個非專用型模擬輸入通道，這些通道以多路復用方式接入一個轉換時間為3 μs的SAR型模數轉換器(ADC)。數模轉換器(DAC)和ADC均通過高精度內部基準電壓驅動。四個12位DAC為電壓控制提供所需輸出。AD7294-2同時還包括用于警報功能的限值寄存器。該器件的設計符合高壓規范： 電流檢測輸入59.4 V；以及高達15 V DAC的輸出電壓。

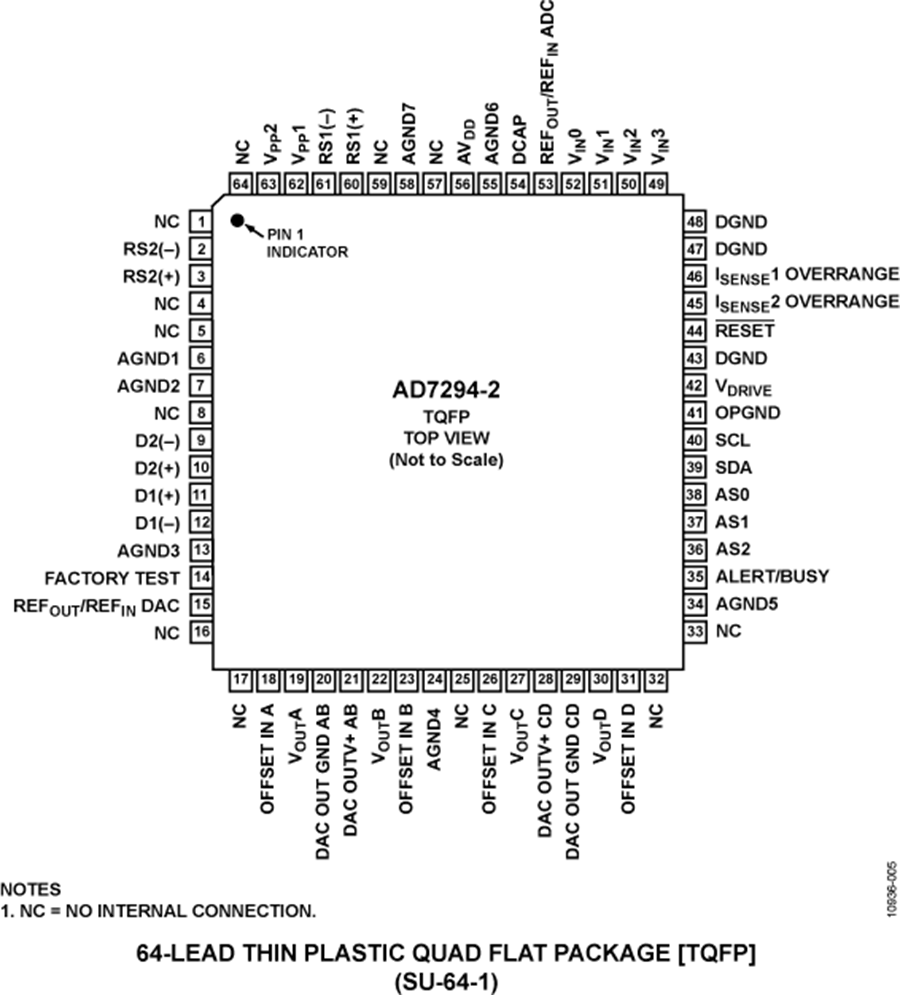

AD7294-2是一種高度集成的解決方案，包括對蜂窩基站應用中的功率放大器進行精確控制所需要的全部功能。在這類應用中，DAC可提供12位分辨率，用以控制功率晶體管的偏置電流。同時集成基于熱二極管的溫度傳感器，以補償溫度效應。ADC對高端電流和溫度進行監控。該功能集成于64引腳TQFP封裝內，其工作溫度為：?40°C至+105°C。

應用

  蜂窩基站GSM、EDGE、UMTS、CDMA、TD-SCDMA、W-CDMA、WiMAXM

  點對多點及其他射頻傳輸系統

  12 V、24 V、48 V車載應用

  工業控制
