優勢和特點

  8/6/4 路同步采樣輸入

   真雙極性模擬輸入范圍：±10 V、±5 V

  5V模擬單電源，2.3V至+5V VDRIVE

  1MΩ模擬輸入阻抗

  模擬輸入箝位保護

  二階抗混疊模擬濾波器

  高吞吐速率：200 kSPS（所有8個通道）

  通過數字濾波器提供過采樣功能，例如：50ksps時SNR為96dB

  欲了解更多特性，請參考數據手冊。

產品詳情

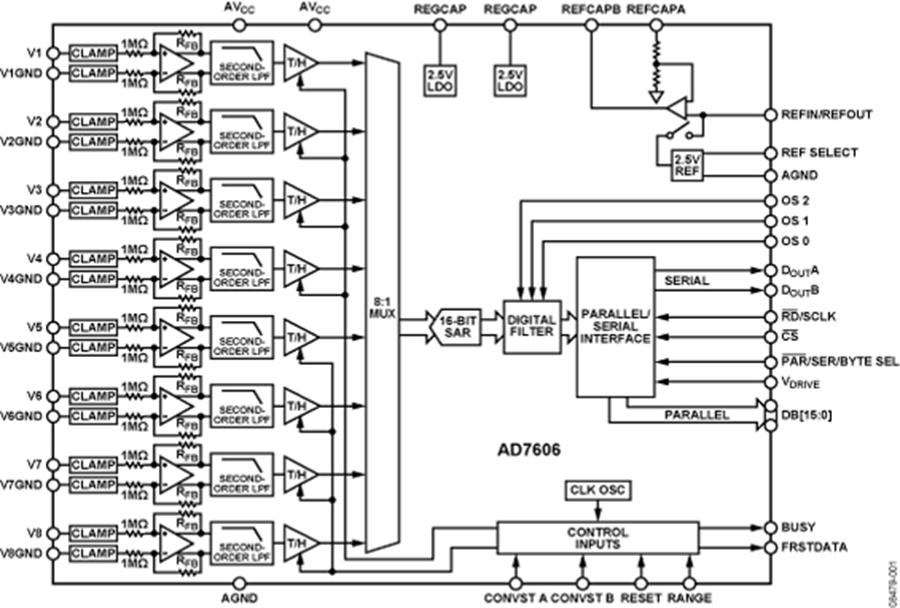

AD76061/AD7606-6/AD7606-4 分別是16位、8/6/4通道同步采樣模數數據采集系統(DAS)。這些器件內置模擬輸入箝位保護、二階抗混疊濾波器、跟蹤保持放大器、16位電荷再分配逐次逼近型ADC、靈活的數字濾波器、2.5V基準電壓源、基準電壓緩沖以及高速串行和并行接口。

AD7606/AD7606-6/AD7606-4采用5V單電源供電，可以處理±10V和±5V真雙極性輸入信號，同時所有通道均能以高達200 kSPS的吞吐速率采樣。輸入箝位保護電路可以耐受最高達±16.5V的電壓。無論以何種采樣頻率工作，AD7606的模擬輸入阻抗均為1 MΩ。它采用單電源工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。AD7606/AD7606-6/AD7606-4抗混疊濾波器的3 dB截止頻率為22 kHz；當采樣速率為200 ksps時，它具有40 dB抗混疊抑制特性。靈活的數字濾波器采用引腳驅動，可以改善信噪比(SNR)，并降低3 dB帶寬。

1正在申請專利

應用-電力線監控和保護系統 -多相電機控制 -儀表和控制系統-多軸定位系統-數據采集系統
