制造商：ADI/AD
優勢和特點
DAC更新速率高達5.6GSPS
直接RF頻率合成@ 2.8 GSPS數據速率-- 基帶模式下DC至1.4 GHz-- 2倍插值模式下DC至1.0 GHz-- Mix-Mode?模式下1.4至4.2 GHz
旁通2倍插值
出色的動態性能
支持DOCSIS 3.0寬帶ACLR/諧波性能-- 8個QAM載波：ACLR>69 dBc
欲了解更多特性，請參考數據手冊
產品詳情
AD9119/AD9129 為高性能11位和14位RF DAC，支持最高達2.8 GSPS的數據速率。DAC內核基于一個四通道開關結構，使雙邊沿時鐘能夠有效運行，配置為混頻模式或2倍插值時，能將DAC更新速率提高至5.6 GSPS。該元件的高動態范圍可產生高達4.2GHz甚至超過此值的多載波。在基帶模式下，元件的寬帶寬能力和高動態范圍相結合，在CATV基礎設施應用中可支持1至158個連續載波。還可以選擇兩個可選2倍插值濾波器，通過將DAC更新速率提高兩倍來簡化后重構濾波器。在Mix-mode?操作模式中，AD9119/AD9129可在二階和三階奈奎斯特區內重構RF載波，同時仍保持高達3.6GHz的出色動態范圍。其高性能NMOS DAC內核具有四通道開關結構，能以最小輸出功耗實現業界領先的直接RF頻率合成性能。輸出電流可以在9.5 mA至34.4 mA范圍內進行編程。
AD9119/AD9129包含數項功能，能進一步簡化系統集成。雙端口源同步LVDS接口簡化了與主機FGPA/ASIC的數據接口。它還包含了差分幀/奇偶校驗位來監控接口的完整性。片內延遲鎖環(DLL)用于優化不同時鐘域之間的時序。
串行外設接口(SPI)用于配置AD9119/AD9129和監控回讀寄存器的狀態。AD9119/AD9129采用0.18 μm CMOS工藝制造，以+1.8 V和-1.5 V電源供電。該器件提供160引腳芯片級球柵陣列封裝。
產品特色高動態范圍和信號重建帶寬支持高達4.2GHz的RF信號頻率合成。
具有雙端口接口和雙倍數據速率(DDR) LVDS數據接收機，支持2800 MSPS的最大轉換速率。
AD9119/AD9129采用CMOS工藝制造，并利用專有開關技術來增強動態性能。
應用寬帶通信系統CMTS/VOD無線基礎設施：W-CDMA、LTE、點到點儀器儀表、自動測試設備(ATE)、雷達、干擾發射器

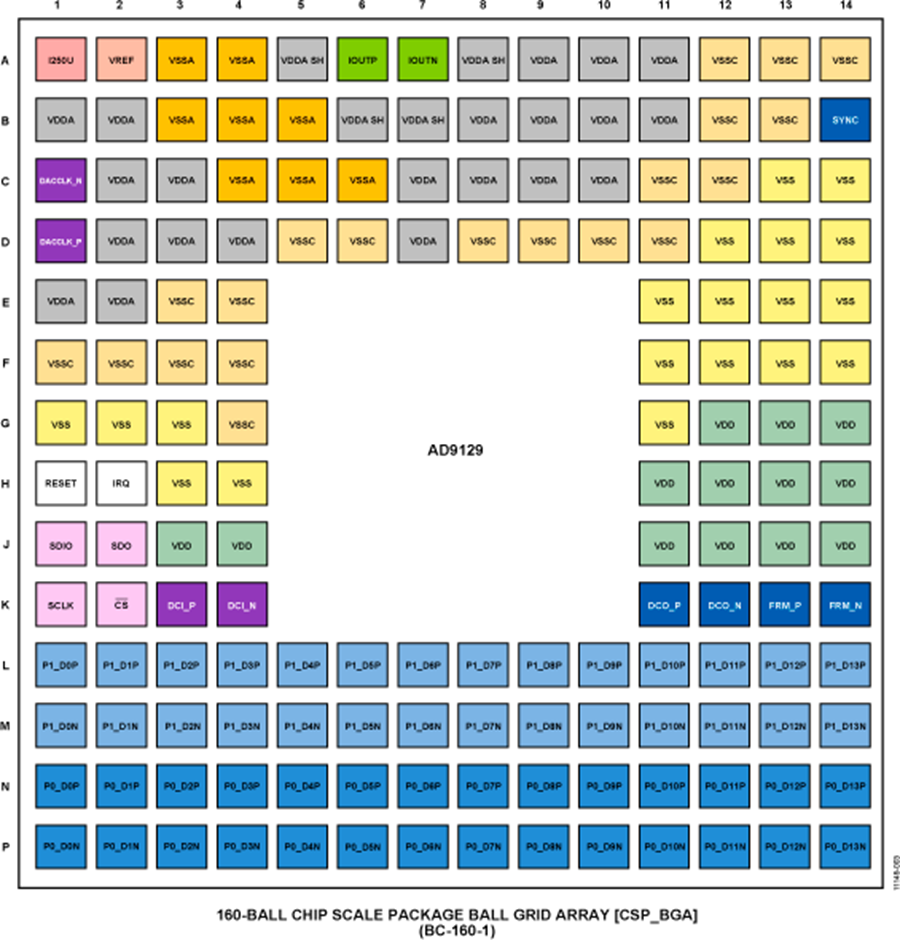

AD9129 引腳圖
AD9129 封裝圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9129BBCRL | - | - | 立即購買 |
| AD9129BBCZRL | - | - | 立即購買 |
| AD9129BBC | - | - | 立即購買 |
| AD9129BBCZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| AN-1296：AD9129 電源優化 (Rev. 0) | 233 | 點擊下載 | |
| AN-1296: Optimizing Power Supplies for the AD9129 (Rev. 0) | 146 | 點擊下載 |
