制造商：ADI/AD
優勢和特點
低相位噪聲鎖相環(PLL)
支持外部3.3V/5V VCO/VCXO，最高達2.4 GHz
1路差分或2路單端參考輸入
CMOS、LVDS或LVPECL參考頻率最高可達250 MHz
參考輸入可以使用16.67 MHz至33.3 MHz晶振
可選參考時鐘倍頻器
參考監控功能
欲了解更多信息，請參考數據手冊
產品詳情
AD9520-51提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，片內集成鎖相環(PLL)可以配合外部壓控振蕩器(VCO)使用。AD9520的串行接口支持SPI與I2C? 端口。片上EEPROM可通過串行接口進行編程，并能存儲用于上電和芯片復位的用戶定義寄存器設置。
AD9520提供12路LVPECL輸出，分為4組。任意一路1.6 GHz LVPECL輸出都可被配置為兩路250 MHz CMOS輸出。
每組輸出都有分頻器，其分頻比（1至32）和相位（粗調延遲）均可以設置。
AD9520采用64引腳LFCSP封裝和3.3 V單電源供電。外部VCO的工作電壓可達5.5 V。獨立輸出驅動器的電源電壓可以為2.375 V至3.465 V。
AD9520的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。
1在數據手冊中，AD9520泛指AD9520系列的所有器件。但是，使用AD9520-5時，它僅指AD9520系列的該特定器件。
應用
低抖動、低相位噪聲時鐘分配
時鐘產生與轉換，符合SONET、10Ge、10G FC和其它10 Gbps協議
前向糾錯(G.710)
為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
高性能無線收發器
自動測試設備和高性能儀器儀表
寬帶基礎設施
數據手冊, Rev. 0, 10/08

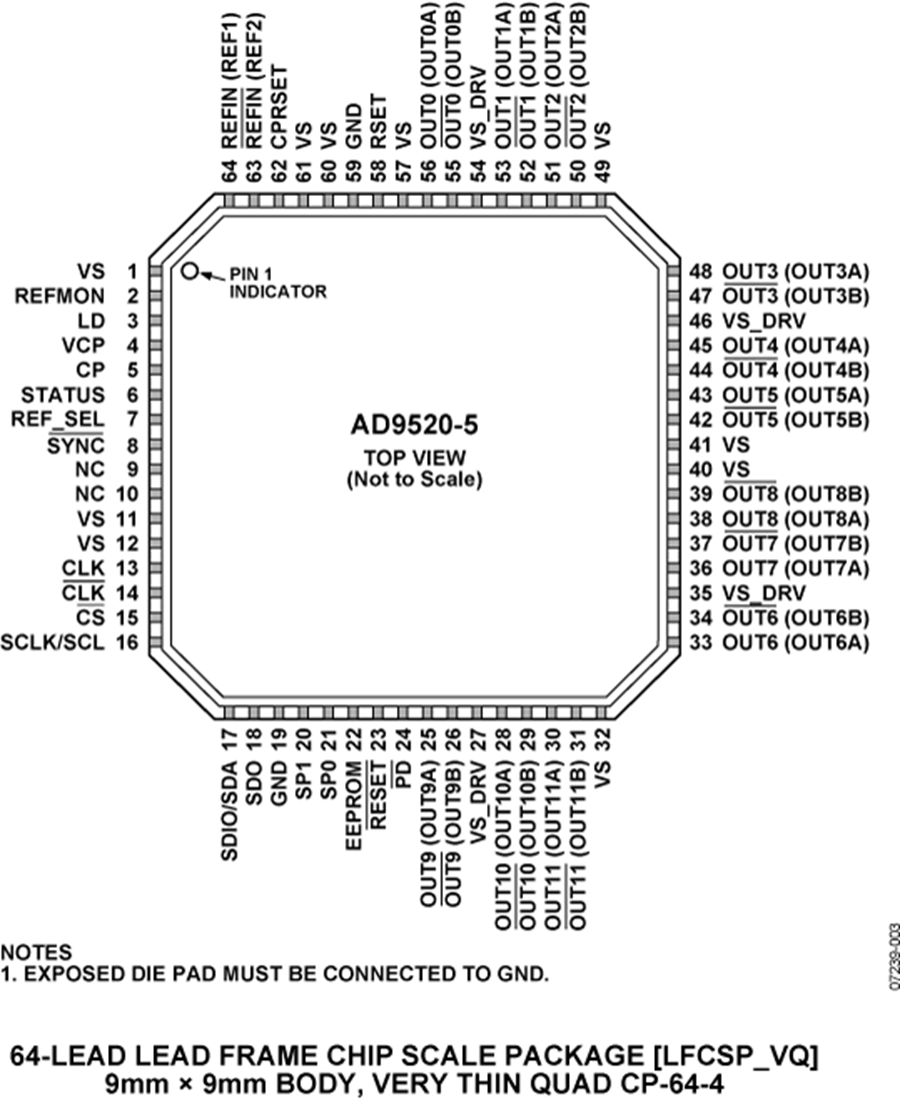

AD9520-5 引腳圖

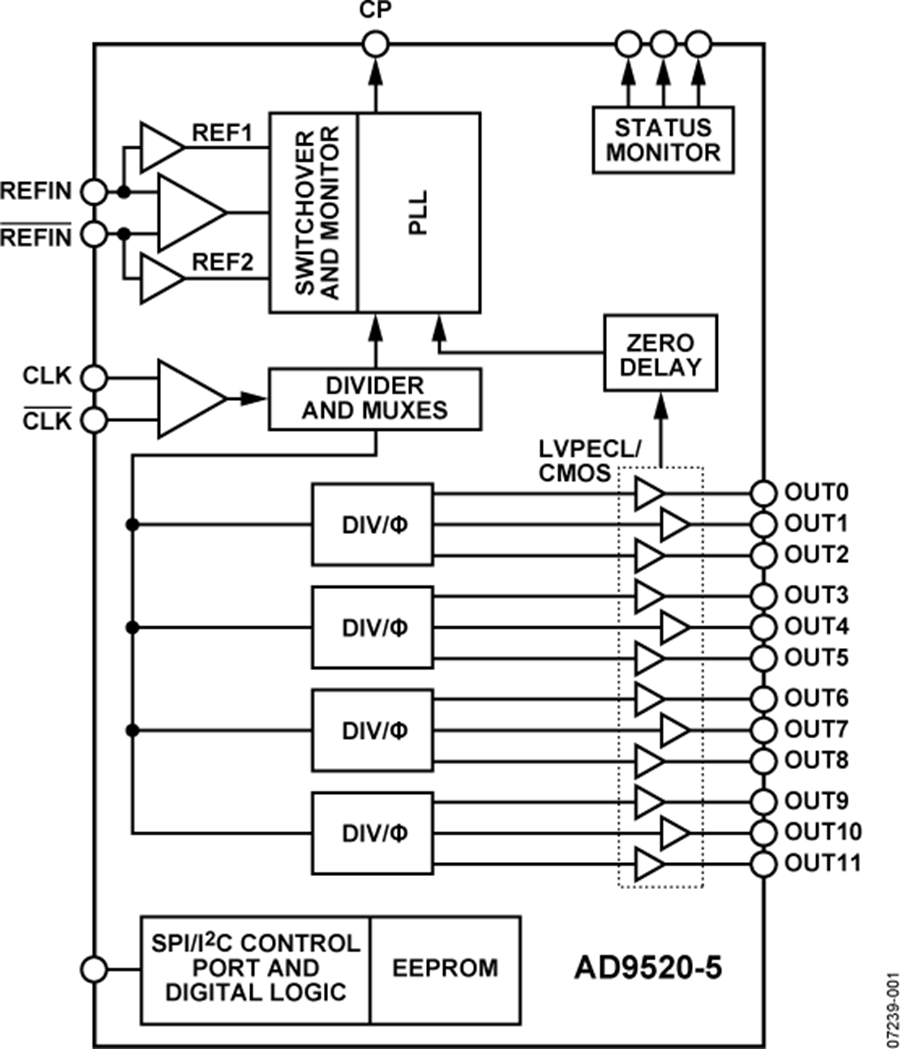

AD9520-5電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9520-5BCPZ-REEL7 | - | - | 立即購買 |
| AD9520-5BCPZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| AN-0983: Introduction to Zero-Delay Clock Timing Techniques | 162 | 點擊下載 | |
| AN-0983: 零延遲時鐘定時技術簡介 (Rev. 0) | 1061 | 點擊下載 | |
| AD9520-x評估板用戶指南 | 1047 | 點擊下載 | |
| UG-076: AD9520-x Evaluation Board User Guide | 1120 | 點擊下載 |
