制造商：ADI/AD
優勢和特點
JESD204B（子類1）編碼串行數字輸出
每通道總功耗：1.9 W（默認設置）
SFDR = 77 dBFS (340 MHz) li>
信噪比(SNR)：63.4 dBFS（340 MHz，AIN = -1.0 dBFS）
噪聲密度 = ?152.6 dBFS/Hz
直流電源：1.25 V、2.50 V和3.3 V
無失碼
1.58 V p-p差分滿量程輸入電壓
靈活的端接阻抗400 Ω、200 Ω、100 Ω和50 Ω差分
1.5 GHz可用模擬輸入全功率帶寬
95 dB通道隔離/串擾
欲了解更多特性，請參考數據手冊
產品詳情
AD9691是一款雙通道、14位、1.25 GSPS模數轉換器(ADC)。 該器件內置片內緩沖器和采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。 該器件設計用于高達1.5 GHz的寬帶模擬信號采樣。
這款雙通道ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。 每個ADC均具有寬帶寬輸入，支持用戶可選的各種輸入范圍。 集成基準電壓源可簡化設計。
各ADC數據輸出內部連接到兩個數字下變頻器(DDC)。 每個DDC含有4個級聯的信號處理級： 一個12位頻率轉換器(NCO)和四個半帶抽取濾波器。
除了DDC模塊，AD9691還具備其他功能，能夠簡化通信接收機的自動增益控制(AGC)。 利用ADC的快速檢測輸出位，可編程閾值檢測器可以監控輸入信號功率。 如果輸入信號電平超過可編程閾值，快速檢測指示器就會變?yōu)楦摺?由于該閾值指示器的延遲極短，因此用戶能夠快速調低系統增益，從而避免ADC輸入端出現超量程現象。
用戶可將JESD204B子類1的高速串行輸出設置為各種單通道、雙通道、四通道或八通道配置，具體取決于接收邏輯器件的DDC配置和可接受通道速率。 通過SYSREF±輸入引腳，可提供多器件同步支持。
AD9691采用88引腳無鉛LFCSP封裝，額定溫度范圍為?40℃至+85℃工業溫度范圍。
產品特色低功耗模擬內核，14位、1.25 GSPS雙通道模數轉換器(ADC)，每通道1.9 W。
較寬的全功率帶寬，支持高達1.5 GHz的IF信號采樣。
提供可編程輸入端的緩沖輸入簡化了濾波器設計和實施。
靈活的串行端口接口(SPI)控制各種產品特性和功能，滿足特定系統要求。
可編程快速超量程檢測。/li>
12 mm × 12 mm、88引腳LFCSP。
應用通信（寬帶接收器和數字預失真）
儀器儀表（頻譜分析儀、網絡分析儀、集成式RF測試解決方案）
DOCSIS 3.x CMTS上游接收路徑
高速數據采集系統
AD9691 引腳圖

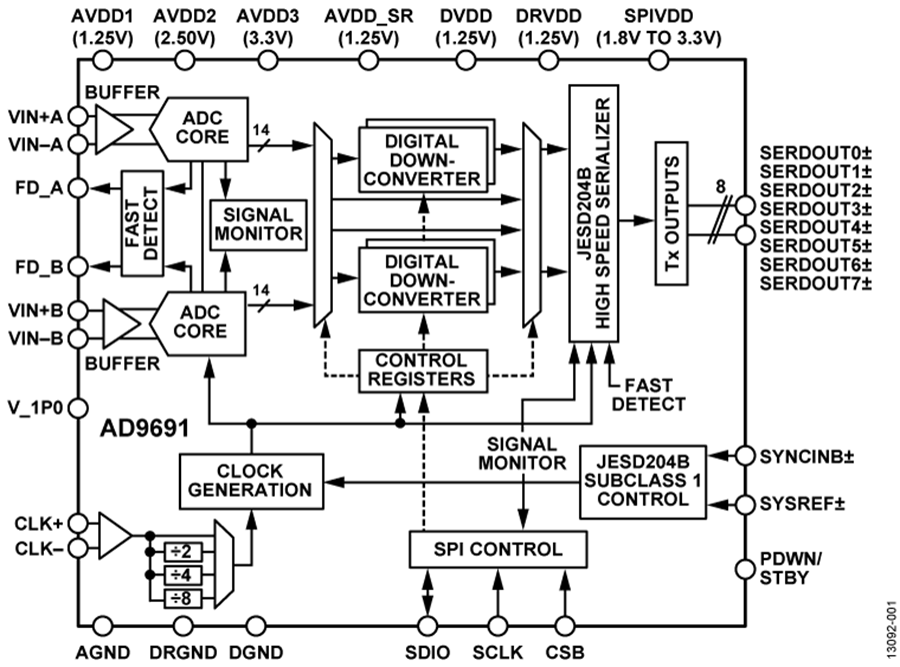

AD9691電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| AD9691BCPZ-1250 | - | - | 立即購買 |
| AD9691BCPZRL7-1250 | - | - | 立即購買 |
