優勢和特點

  極端工作溫度最高達210°C

  防閂鎖

  JESD78D II類額定值

  低泄漏

  超低電容和電荷注入

  源極電容，關斷：2.9 pF（±15 V雙電源供電）

  漏極電容，關斷：34 pF（±15 V雙電源供電）

  電荷注入：0.2 pC（±15 V雙電源供電和+12 V單電源供電）

  低導通電阻：典型值：290 Ω（210°C時，采用雙電源供電）

  ±9 V至±22 V雙電源供電

  9 V至40 V單電源供電

  最大額定電源電壓：48 V

  額定電源電壓：±15 V、±20 V、+12 V和+36 V

  模擬信號范圍：VSS至VDD

產品詳情

ADG5298是一款防閂鎖、單芯片、互補金屬氧化物半導體(CMOS)模擬多路復用器，工作溫度最高可達210°C。根據3位二進制地址線A0、A1和A2所確定的地址，ADG5298將八路輸入之一切換至公共輸出。

其提供EN輸入，用來使能或禁用器件。EN禁用時，所有通道均關斷。這款開關具有超低電容和電荷注入特性，因而是要求低突波和快速建立時間的數據采集與采樣保持應用的理想解決方案。

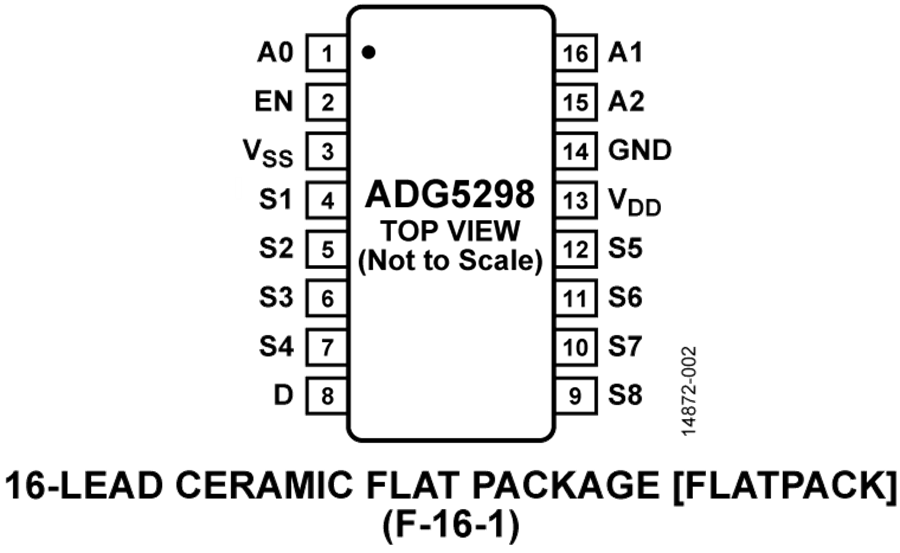

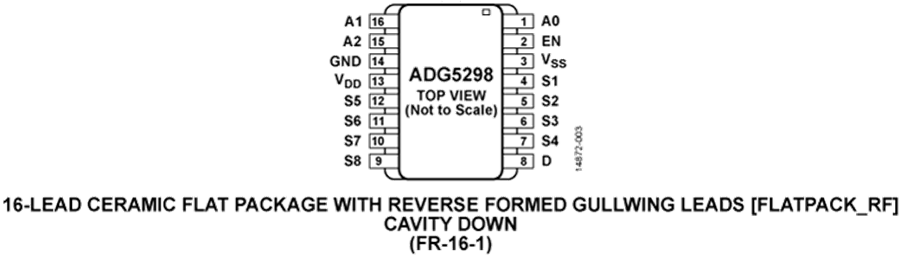

當接通時，開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，達到電源電壓的信號電平被阻止。這種多路復用器采用16引腳陶瓷扁平封裝(FLATPACK)和帶有反向形成的翼形引腳的16引腳陶瓷扁平封裝(FLATPACK_RF)。這兩款封裝均針對極端溫度下的穩定性而設計，在最大額定溫度下可工作1000小時。

ADG5298屬于ADI公司不斷擴展的高溫認證產品系列，如需了解ADI所有的高溫產品選型表及相關認證數據，請?jiān)L問www.analog.com/hightemp。

產品特色

  溝槽隔離可防止閂鎖并將寄生泄露降至最低。電介質溝道將P通道與N通道晶體管分開，保證即使在嚴重過壓狀況下，也不會發生閂鎖現象。

  實現了JESD78D II類額定值。vADG5298器件的限流為±500 mA，在最大溫度(210°C)下具有10 ms脈沖。

  0.2 pC電荷注入。

  雙電源供電。對于雙極性模擬信號應用，ADG5298可以采用高達±22 V的雙電源供電。

  單電源供電。對于單極性模擬信號應用，ADG5298可以采用最高40 V的單電源供電。

  3 V邏輯兼容數字輸入。VINH = 2.0 V，VINL = 0.8 V。

  無需VL邏輯電源。

應用

  井下鉆探和儀器儀表

  航空電子

  重工業

  高溫環境
