制造商：ADI/AD
優勢和特點
易于使用，單端轉差分電路
可調輸出共模電壓
外部可調增益
低諧波失真
SFDR：-94 dBc (5 MHz)
SFDR：-85 dBc (20 MHz)
-3 dB帶寬：320 MHz (G = +1)
0.01%快速建立時間：16 ns
壓擺率：1150 V/μs
快速過驅恢復：4 ns
低輸入電壓噪聲：5 nV/√Hz
欲了解更多特性，請參考數據手冊
ADAS3022-EP支持防務和航空航天應用（AQEC標準）下載ADAS3022-EP數據手冊
軍用溫度范圍（如?55°C至+105°C）
受控制造基線
唯一封裝/測試廠
增強型產品變更通知
認證數據可應要求提供
產品詳情
ADAS3022是一款完整的16位、1 MSPS、逐次逼近型模數數據采集系統，采用ADI公司專有的i CMOS?高壓工業過程技術制造。該器件集成8通道、低泄漏多路復用器；具有高共模抑制的高阻抗可編程增益儀器儀表放大器(PGIA)級；精密、低漂移4.096 V基準電壓源和緩沖器；以及采用逐次逼近型寄存器(SAR)架構的16位電荷再分配模數轉換器(ADC)。使用±15 V電源時，ADAS3022可解析最高為±24.576 V的八路單端輸入或四路全差分輸入。此外，該器件可以接受常用的雙極性差分、雙極性單端、偽雙極性或偽單極性輸入信號，如表1所示，因此幾乎可以使用任何直接傳感器接口。
ADAS3022通過消除信號緩沖、電平轉換、放大/衰減、共模抑制、建立時間簡化了設計挑戰，也避免了其他模擬信號調理挑戰，同時實現更小的尺寸、更短的上市時間和更低的成本。
應用
多通道數據采集和系統監控
過程控制
電力線路監控
自動測試設備
儀器儀表
ADAS3022電路圖

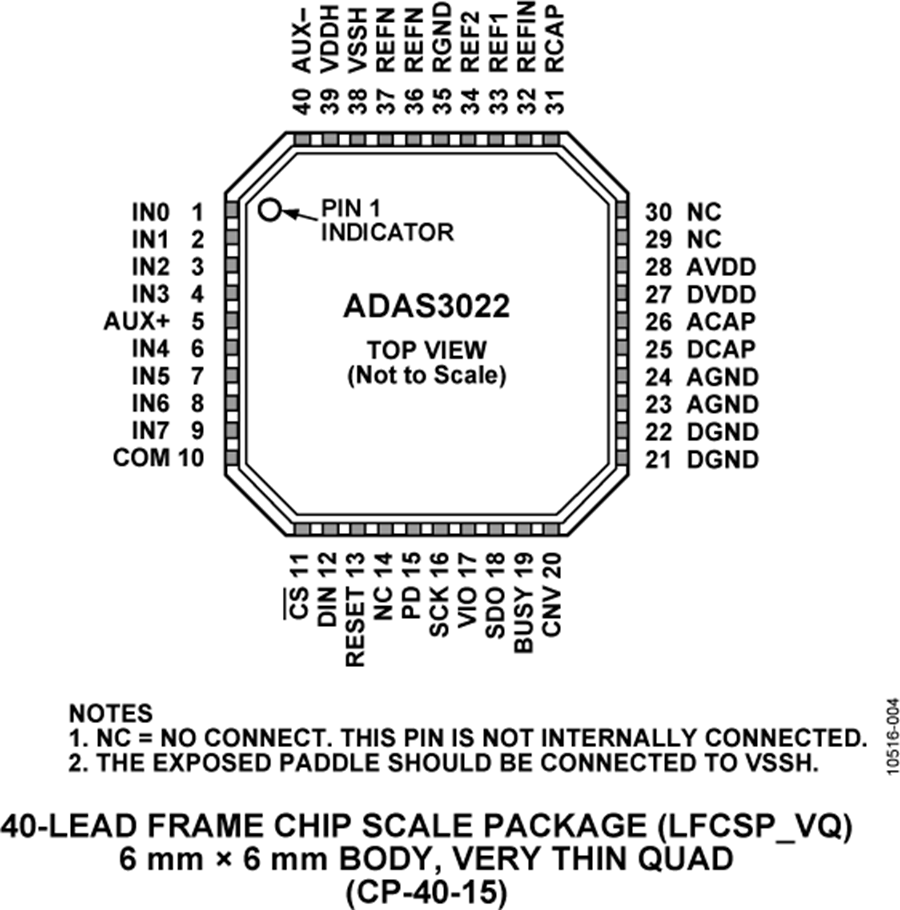

ADAS3022 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADAS3022SCPZ-EP-RL | - | - | 立即購買 |
| ADAS3022SCPZ-EP | - | - | 立即購買 |
| ADAS3022BCPZ-RL7 | - | - | 立即購買 |
| ADAS3022BCPZ | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-484: Evaluation Board for the ADAS3022 16-Bit, 8-Channel, 1 MSPS Data Acquisition System | 4096 | 點擊下載 |
