制造商：ADI/AD
優勢和特點
3.3 V/5.2 V單電源供電
傳播延遲：150 ps
過驅與壓擺率消散：15 ps
等效輸入上升時間帶寬：8 GHz
脈沖寬度：80 ps(最小值)
典型輸出上升/下降：35 ps
確定性抖動(DJ)：10 ps
隨機抖動(RJ)：200 fs
兩個輸入引腳上均有片內端電極
魯棒的輸入保護，輸出不會反相
電阻可編程遲滯
差分鎖存控制
產品詳情
ADCMP572/ADCMP573均為超快型比較器，采用ADI公司的專有XFCB3硅鍺(SiGe)雙極性工藝制造。ADCMP572內置CML輸出驅動器，ADCMP573則內置小擺幅PECL (RSPECL)輸出驅動器。
兩款器件的傳播延遲均為150 ps，最小脈沖寬度為100 ps，適用于10 Gbps工作環境，均方根(RMS)隨機抖動(RJ)為200 fs。過驅與壓擺率消散的典型值小于15 ps。
這些器件均提供靈活的電源方案：既可采用+3.3 V單正電源供電，輸入信號范圍為-0.2 V至+1.2 V；也可采用分離的輸入/輸出電源，以支持更寬的-0.2 V至+3.2 V輸入信號范圍及獨立的輸出電平范圍。兩路輸入上均提供50 Ω片內端接電阻；對于要求高阻抗輸入的應用，電阻還可以保持斷開（在個別引腳上）。
CML輸出級旨在將400 mV直接驅動至端接于3.3 V至5.2 V電壓的50 Ω傳輸線路中。RSPECL輸出級旨在將400 mV驅動至端接于VCCO - 2 V的50 Ω傳輸線路中，它與多種常用PECL邏輯系列兼容。比較器輸入級提供魯棒的較大輸入過驅保護；當輸入超過有效輸入信號范圍時，輸出不會反相。這些器件還具有高速鎖存和可編程遲滯特性。
ADCMP572/ADCMP573采用16引腳LFCSP封裝。

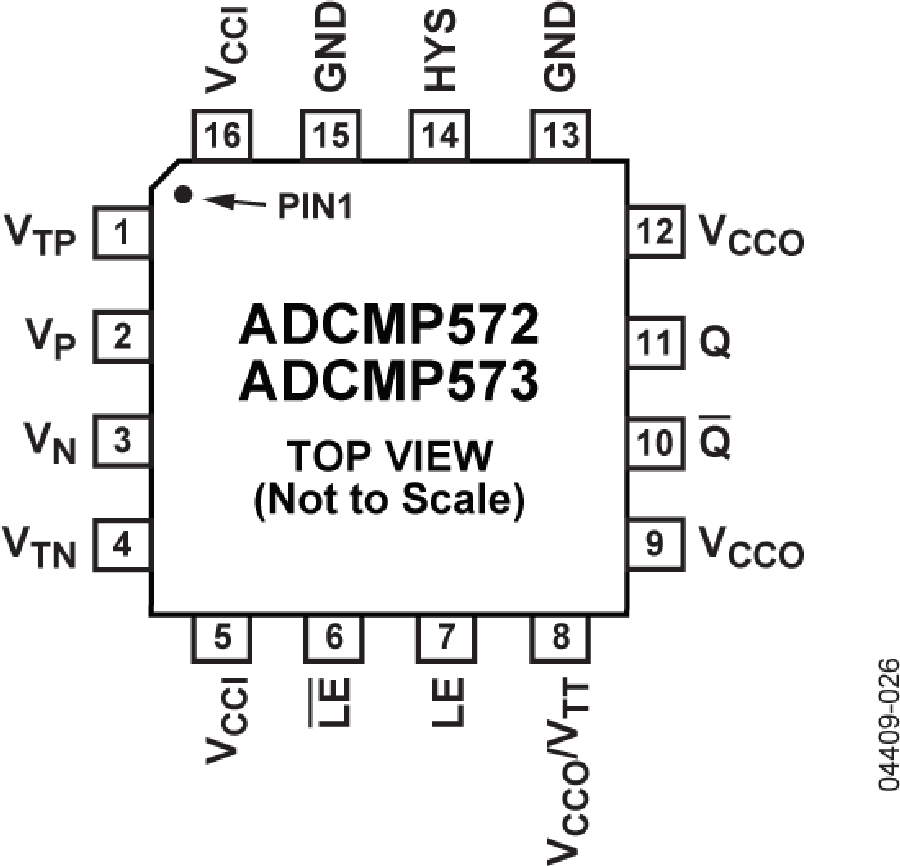

ADCMP573 封裝圖

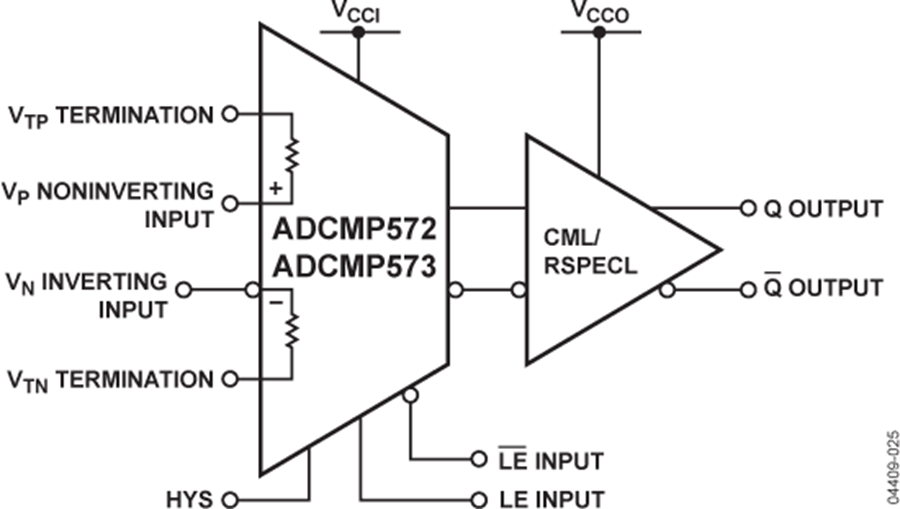

ADCMP573電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADCMP573BCPZ-WP | - | - | 立即購買 |
| ADCMP573BCPZ-RL7 | - | - | 立即購買 |
| ADCMP573BCPZ-R2 | - | - | 立即購買 |
