優勢和特點

  7個高性能模數轉換器(ADC)

  信噪比(SNR)：101 dB

  動態范圍：10,000:1

  寬輸入范圍：±1 V，0.707 V rms（滿量程）

  差分輸入

  最大通道溫度漂移：±25 ppm/°C（包括ADC、內部VREF和PGA漂移），支持集成外部標準元件的0.2類電表

  電能質量測量

  線路頻率：各相測量一次

  過零檢測、過零超時

  相位角度測量

  支持電流變壓器(CT)和羅氏線圈(di/dt)傳感器

  針對CT的多范圍相位/增益補償

  用于羅氏線圈的數字積分器

  靈活的波形緩沖器

  能夠?qū)Σㄐ卧俨蓸右源_保每個線路周期有64點，方便外部諧波分析

  事件可觸發波形存儲

  簡化數據收集，便于IEC 61000-4-7諧波分析

  高級計量特性集

  總有功功率、伏安無功(VAR)、伏安(VA)、瓦時、VAR時和VA時、基波VAR和VAR時

  各相電流和電壓有效值（xIRMS、xVRMS）

  支持有功電能標準：IEC 62053-21、IEC 62053-22；EN50470-3；OIML R46、ANSI C12.20

  支持無功電能標準：IEC 62053-23、IEC 62053-4

  高速通信端口

  10 MHz串行外設接口(SPI)

產品詳情

ADE9078是一款高度精確的完全集成式電能計量器件。通過與電流變壓器(CT)和羅氏線圈傳感器接口，ADE9078支持用戶開發3相計量平臺，可實現1類至0.2類電表的高性能。

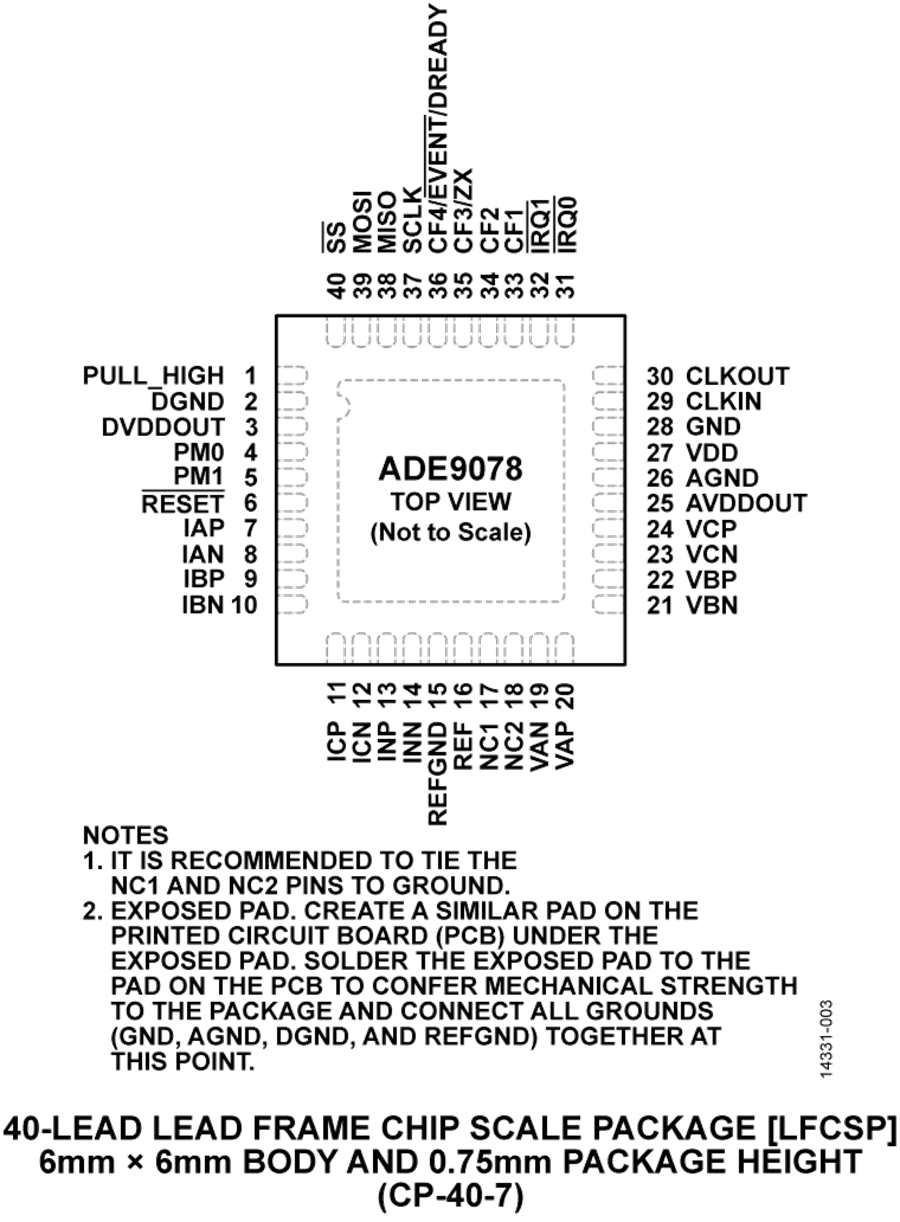

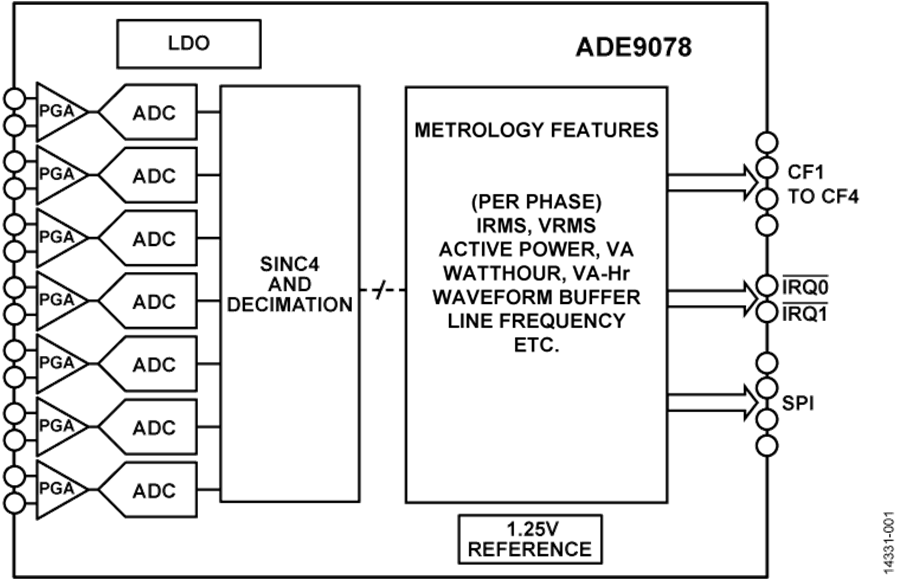

ADE9078集成了7個高性能ADC和1個靈活的DSP內核。集成的高端基準電壓確保在溫度范圍內實現低漂移，同時每通道總漂移低于±25 ppm/°C（最大值），且每通道包含可編程增益放大器(PGA)和ADC。

ADE9078提供靈活的波形緩沖器，它以基于線路頻率而變化的固定數據速率或采樣速率存儲樣本，從而確保每個線路周期有64點。根據IEC 61000-4-7，通過這兩個選項可在外部處理器中輕松實現諧波分析。

提供兩種功率模式以便實現竊電檢測：PSM2使用低功耗比較器將電流通道和閾值作比較，并指示該值是否超過IRQ0和IRQ1輸出；在竊電期間，PSM1可對電流和電壓有效值（xVRMS和xIRMS）、有功功率和VAR進行快速測量。

ADE9078支持高級和高度精確的電能測量，實現一個平臺通過各種高端計量特性組合涵蓋多種電表，從而實現出色的模擬性能。

應用

  三相電表

  電力質量監控

  保護器件
