制造商：ADI/AD
優勢和特點
最大導通電阻：2.4 Ω
最大導通電阻平坦度：0.5 Ω
連續電流：200 mA
額定電源電壓：+12 V、±15 V、±5 V
無需VL電源
3 V邏輯兼容輸入
軌到軌工作
10引腳MSOP和10引腳、3 mm × 3 mm LFCSP封裝
產品詳情
ADG1421/ADG1422/ADG1423均內置兩個獨立的單刀單擲（SPST）開關。ADG1421與ADG1422的唯一不同是數字控制邏輯相反。ADG1421開關的接通條件是相關控制輸入為邏輯1，而ADG1422則要求邏輯0。ADG1423有一個開關的數字控制邏輯與ADG1421相似，但另一個開關的控制邏輯則相反。ADG1423為先開后合式開關，適合多路復用器應用。當接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，等于電源電壓的信號電平被阻止。
????iCMOS?（工業CMOS）是一種模塊式制造工藝，集高電壓CMOS（互補金屬氧化物半導體）與雙極性技術于一體。通過這種工藝，可開發在33V高壓下工作的高性能模擬IC，其體積性能比是其它高壓器件所無法實現的。與采用傳統CMOS工藝的模擬IC不同iCMOS器件不但可以承受高電源電壓，同時還能提升性能、大幅降低功耗并減小封裝尺寸。
導通電阻曲線在整個模擬輸入范圍都非常平坦，可確保切換音頻信號時擁有出色的線性度和低失真性能。iCMOS結構可確保功耗極低，因而這些器件非常適合便攜式電池供電儀表。
產品聚焦最大導通電阻（25℃）：2.4 ?
極低失真。
3 V邏輯兼容數字輸入：VINH = 2.0 V，VINL = 0.8 V。
無需VL邏輯電源。
10引腳MSOP和10引腳、3 mm × 3 mm LFCSP封裝。
應用自動測試設備
數據采集系統
繼電器替代方案
電池供電系統
采樣保持系統
音頻信號路由
視頻信號路由
通信系統

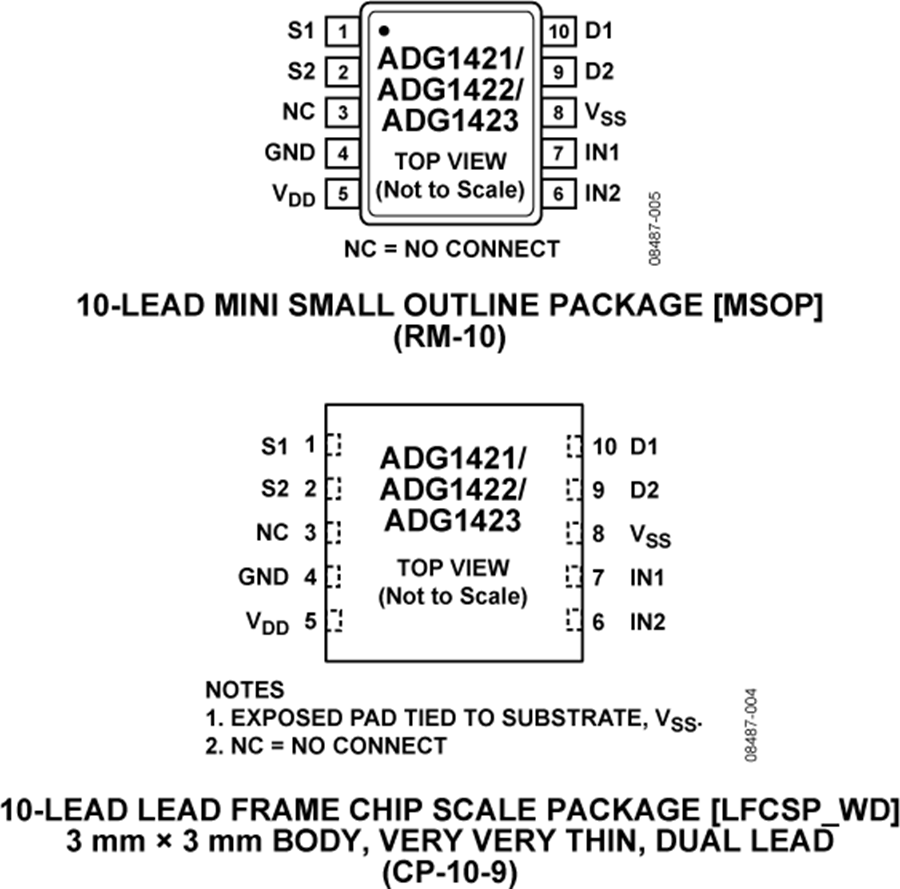

ADG1422 引腳圖

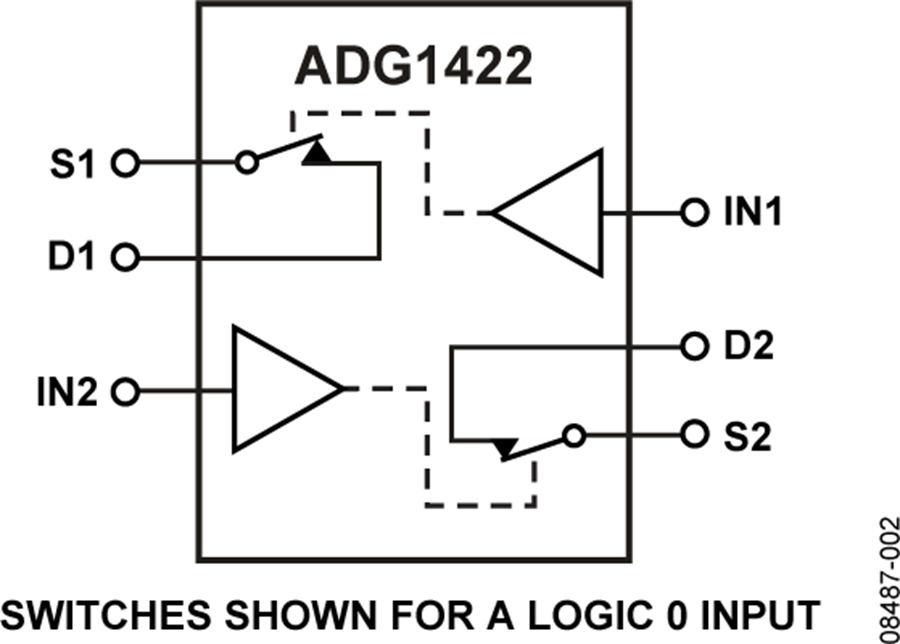

ADG1422電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG1422BRMZ-REEL7 | - | - | 立即購買 |
| ADG1422BRMZ | - | - | 立即購買 |
| ADG1422BCPZ-REEL7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-1037: Evaluation Board for 10-Lead MSOP Devices in the Switches and Multiplexers Portfolio (Rev. 0) | 266 | 點擊下載 |
