制造商：ADI/AD
優勢和特點
單電源供電(3.3 V)
兼容多種標準：HDMI接收機、DVI
6 mm × 6 mm、40引腳LFCSP封裝，符合RoHS標準
每路輸入/輸出4個TMDS通道
支持250 Mbps至2.25 Gbps數據速率
支持25 MHz至225 MHz像素時鐘
完全緩沖的單向輸入/輸出
預加重輸出
50 ?輸入和輸出匹配片內端接電阻
均衡輸入支持使用HDMI長電纜（20米、2.25 Gbps）
低附加抖動
發射器禁用特性降低功耗禁用輸入端接電阻
1路輸入、1路輸出HDMI/DVI高速信號均衡器/驅動器
產品詳情
ADV3003是一款4通道TMDS（最小化傳輸差分信號）緩沖器，配有均衡輸入和預加重輸出。該器件的輸入端和輸出端均端接50 Ω電阻，提供全擺幅輸出信號恢復，反射極小，可改善系統信號完整性。該器件針對HDMI?/DVI應用，非常適合配置長電纜、PCB走線較長及采用內部布線設計的系統。ADV3003提供40引腳LFCSP表貼塑封封裝，符合RoHS標準；額定工作溫度范圍為?40°C至+85°C。
ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;}li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}產品聚焦
支持最高達2.25 Gbps的數據速率，可實現1080p深色（12位色彩）HDMI格式及UXGA (1600 × 1200)以上的DVI分辨率。
12 dB輸入電纜均衡器支持輸入端使用長電纜。對于典型的24 AWG電纜，ADV3003在最高2.25 Gbps數據速率時可補償20米以上的損耗。
利用可選的6 dB輸出預加重功能，ADV3003可以驅動高損耗輸出電纜或較長的PCB走線。
50 Ω片內輸入和輸出匹配端接電阻可改善系統信號完整性。
外部控制引腳PE_EN可將輸出預加重設置為0 dB或6 dB。
外部控制引腳TX_EN可同時禁用發射器和片內輸入端接電阻。此特性可降低ADV3003的功耗，并在ADV3003禁用時告知相連的器件源。
應用
多路輸入顯示器
高級電視機（高清電視）前面板連接器
HDMI/DVI 電纜延長器

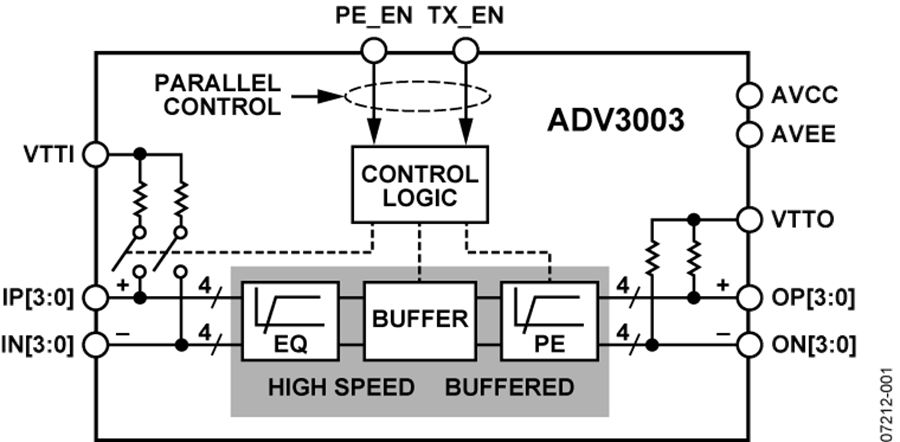

ADV3003電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADV3003ACPZ-R7 | - | - | 立即購買 |
| ADV3003ACPZ | - | - | 立即購買 |
