優勢和特點

  1 Ω典型導通電阻

  0.2 Ω導通電阻平坦度

  ±3.3 V至±8 V雙電源供電

  3.3 V至16 V單電源供電

  無需VL電源

  3 V邏輯兼容輸入

  軌到軌工作

  每個通道的連續電流LFCSP封裝：280 mATSSOP封裝：175 mA

  16引腳TSSOP和16引腳、4 mm × 4 mm LFCSP封裝

產品詳情

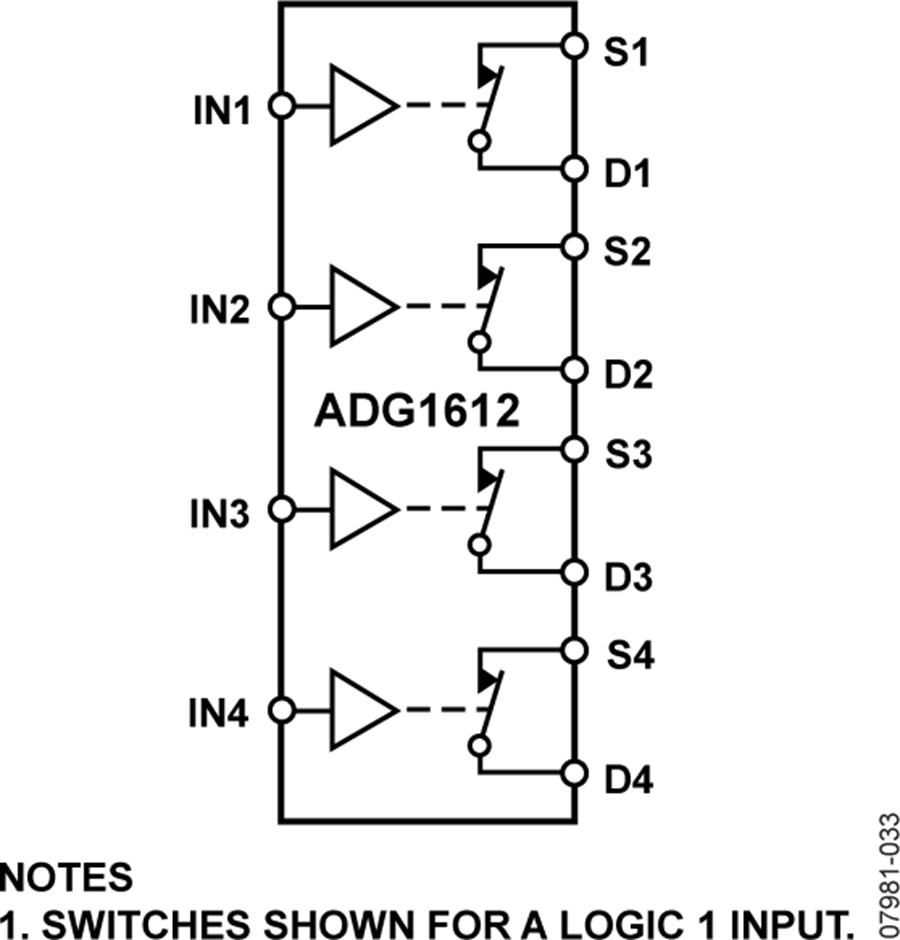

ADG1611/ADG1612/ADG1613內置四個獨立的單極/單擲(SPST)開關。二者的唯一不同之處就是數字控制邏輯相反。ADG1611開關的接通條件是相關控制輸入為邏輯0，而ADG1612開關則要求邏輯1。ADG1613有兩個開關的數字控制邏輯與ADG1611相似，但其它兩個開關的控制邏輯則相反。當接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，等于電源電壓的信號電平被阻止。

ADG1613具有先開后合式開關動作，適合多路復用器應用。設計本身具有低電荷注入特性，當開關數字輸入時，可實現最小的瞬變。

這些開關具有超低導通電阻特性，對于低導通電阻、低失真性能至關重要的數據采集和增益開關應用堪稱理想解決方案。導通電阻曲線在整個模擬輸入范圍都非常平坦，可確保開關音頻信號時擁有出色的線性度和低失真性能。

CMOS結構確保功耗極低，因而這些開關非常適合便攜式和電池供電儀表。

產品特色

  整個溫度范圍內的最大導通電阻：1.6 Ω

  極低失真： THD + N = 0.007%

  3 V邏輯兼容數字輸入： VINH = 2.0 V，VINL = 0.8 V

  無需VL邏輯電源。

  超低功耗： <16 nW

  16引腳TSSOP和16引腳、4 mm × 4 mm LFCSP封裝

應用

  通信系統

  醫療系統

  音頻信號路由

  視頻信號路由

  自動測試設備

  數據采集系統

  電池供電系統

  采樣保持系統

  繼電器替代方案
