制造商：ADI/AD
優勢和特點
雙向電平轉換
工作電壓范圍：1.15 V至5.5 V
低靜態電流：< 1 μA
無方向引腳
通過汽車應用認證
ADG3304-EP支持防務和航空航天應用（AQEC標準）下載ADG3304-EP 數據手冊 (pdf)
軍用溫度范圍：-55℃至+125℃
受控制造基線
唯一封裝和測試廠
唯一制造廠
增強型產品變更通知
認證數據可應要求提供
V62/12631 DSCC圖紙?zhí)?/p>
產品詳情
ADG3304是一款雙向邏輯電平轉換器，內置4個雙向通道。它可用于多電壓數字系統，如利用SPI和MICROWIRE接口在低壓DSP/控制器與高壓器件之間進行數據傳輸?shù)取Ｔ撈骷膬?nèi)部結構允許執行雙向邏輯電平轉換，且無需借助額外的信號來設置轉換方向。
通過施加于VCCA 的電壓，可設置器件A端的邏輯電平， VCCY 則負責設置Y端的邏輯電平。為確保正常工作，VCCA 必須始終低于VCCY。施加于器件A端的VCCA兼容邏輯信號，在Y端則以VCCY兼容電平出現。類似地，施加于器件Y端的VCCY兼容邏輯電平，在A端則以VCCA兼容邏輯電平出現。
使能引腳(EN)可提供A端和Y端引腳的三態工作模式。將EN引腳拉低時，兩端的引腳均處于高阻抗狀態。EN引腳以VCCA電源電壓為基準，正常工作模式下驅高。
ADG3304采用緊湊型14引腳TSSOP、12引腳WLCSP和20引腳LFCSP三種封裝。保證工作電壓范圍為1.15 V至5.5 V。
支持防務和航空航天應用（AQEC標準）。
應用
SPI?、 MICROWIRE? 電平轉換
低壓ASIC電平轉換
智能卡讀卡器
手機和手機座
便攜式通信設備
電信設備
網絡交換機和路由器
存儲系統(SAN/NAS)
計算機/服務器應用
GPS
便攜式POS系統
低成本串行接口

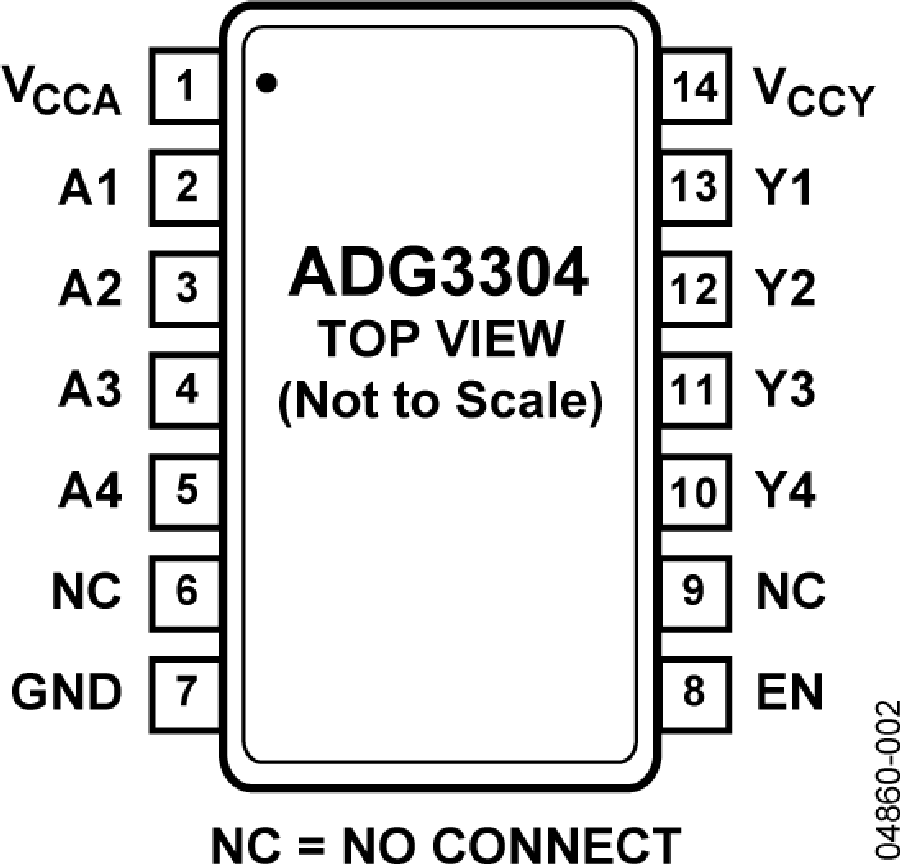

ADG3304 引腳圖

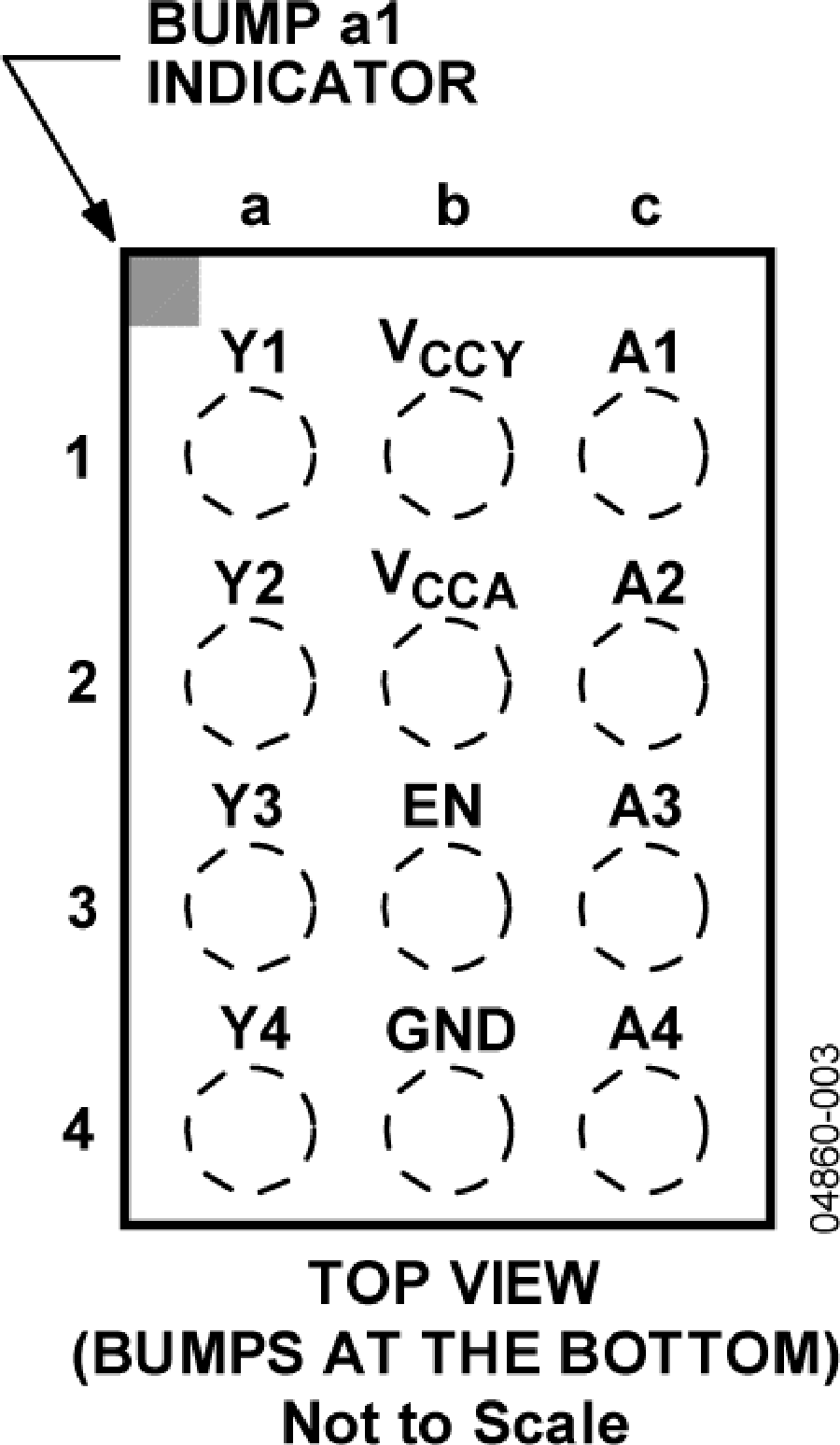

ADG3304 引腳圖
ADG3304 引腳圖

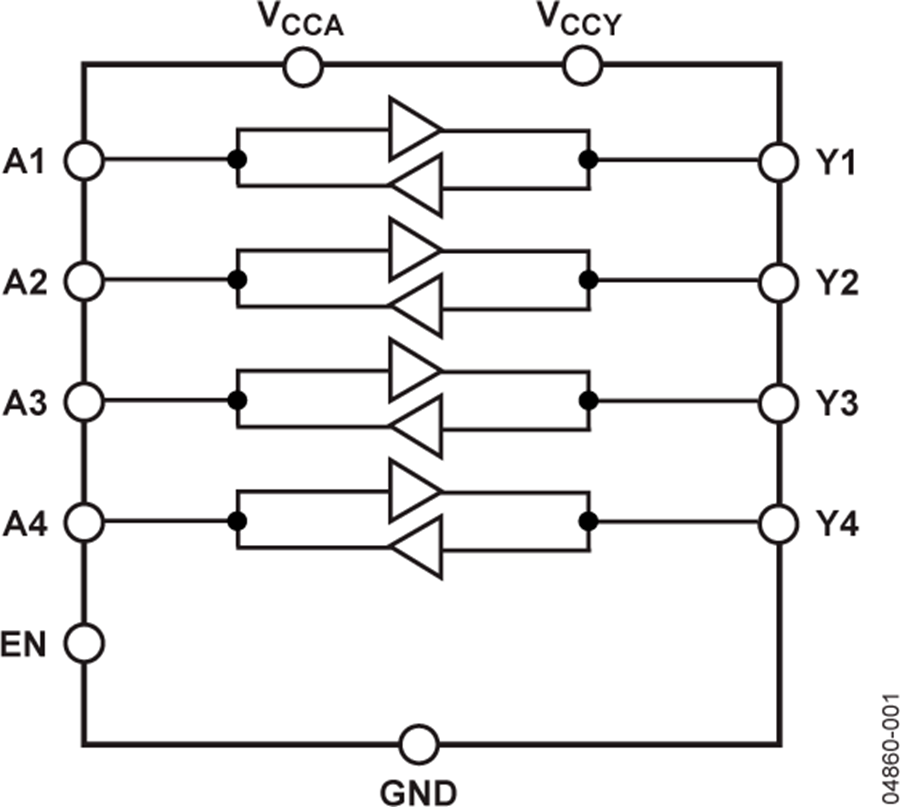

ADG3304電路圖
