優勢和特點
寬輸入頻率范圍: DC至6 GHz
RF輸入范圍: 45 dB(-30 dBm至+15 dBm*)
輸入包絡閾值檢測和鎖存
可編程閾值和鎖存器復位功能
快速響應時間: 20 ns(從RFIN至鎖存器)
所有功能:穩定的溫度和電源
工作電壓:3 V和5 V(?55°C至+125°C)
低功耗: 2.5 mA(電源電壓:3.0 V)
關斷模式功耗:<100 μA
16引腳、3mm x 3mm LFCSP封裝
產品詳情
ADL5910是一款包絡閾值檢波器,工作頻率范圍是DC至6 GHz。 RF輸入信號可驅動內部包絡檢波器。 包絡檢波器的輸出電壓可驅動同樣由用戶定義輸入電壓驅動的比較器。 當包絡檢波器電壓超過用戶定義閾值電壓時,事件將被鎖定在S-R觸發器中。 超過用戶編程閾值電壓的RF輸入信號至輸出鎖存的響應時間為20 ns。 鎖存事件保持在觸發器上直至施加復位脈沖。
ADL5910的RF輸入采用直流耦合,支持任意的低輸入頻率操作。 它采用3V或5V電源工作,功耗為2.5 mA。 在ENBL引腳上施加邏輯低信號時,禁用模式將此電流降至100 μA。
ADL5910采用3 mm x 3 mm、16引腳LFCSP封裝,具有?55°C至+125°C的寬工作溫度范圍。
應用發射機信號強度指示(TSSI)
無線功率放大器輸入和輸出保護
無線接收機輸入保護

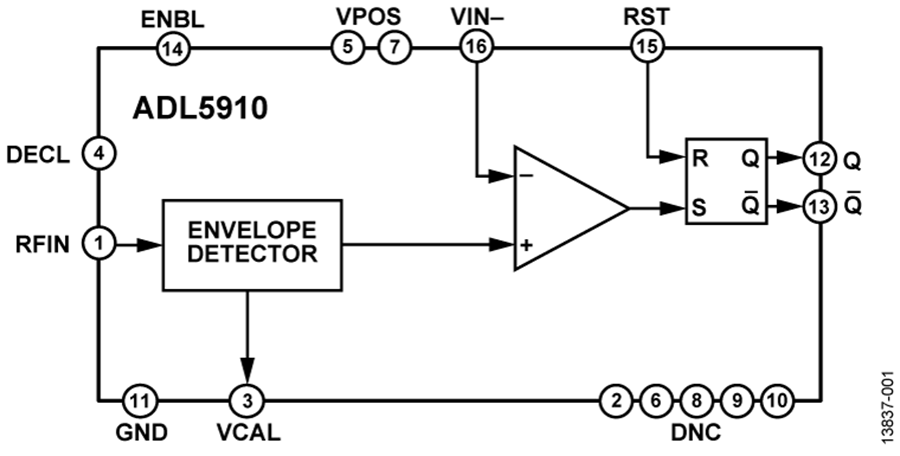

ADL5910電路圖

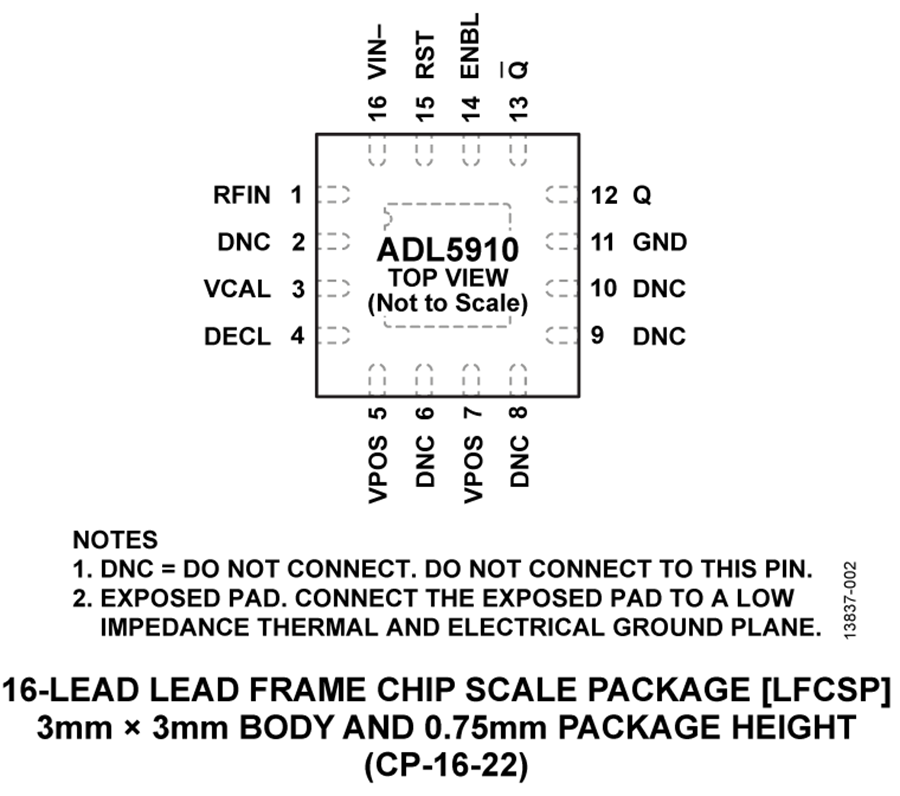

ADL5910 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADL5910ACPZN-R7 | - | - | 立即購買 |
