優勢和特點

  防閂鎖

  2.9 pF關斷源極電容

  17 pF關斷漏極電容

  0.4 pC電荷注入

  低導通電阻：160 Ω（典型值）

  ±9 V至±22 V雙電源供電

  9 V至40 V單電源供電

  最大額定電源電壓：48 V

  額定電源電壓范圍：±15 V、±20 V、+12 V和+36 V

  欲了解更多特性，請參考數據手冊

  下載ADG5208-EP數據手冊

  軍用溫度范圍：-55℃至+125℃

  受控制造基線

  唯一封裝和測試廠

  唯一制造廠

  增強型產品變更通知

  認證數據可應要求提供

  V62/15601 DSCC圖紙?zhí)?

產品詳情

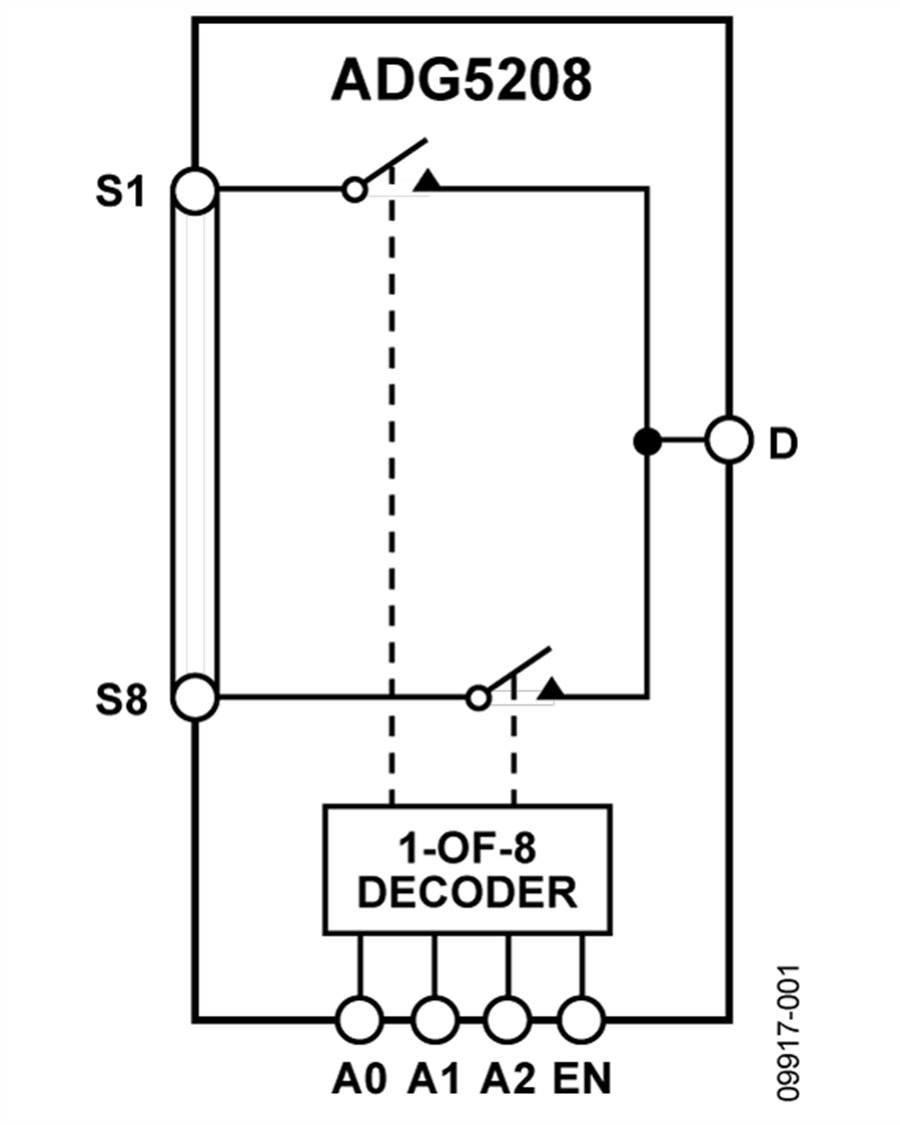

ADG5208/ADG5209均為單芯片CMOS模擬多路復用器，分別內置8個單通道和4個差分通道。ADG5208根據3位二進制地址線A0、A1和A2所確定的地址，將8路輸入之一切換至公共輸出。ADG5209根據2位二進制地址線A0和A1所確定的地址，將4路差分輸入之一切換至公共差分輸出。

兩款器件均提供EN輸入，用來使能或禁用器件。EN禁用時，所有通道均關斷。這些開關具有超低電容和電荷注入特性，因而是要求低毛刺和快速建立時間的數據采集與采樣保持應用的理想解決方案。較快的開關速度及高信號帶寬，使這些器件適合視頻信號切換應用。

當接通時，各開關在兩個方向的導電性能相同，輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，達到電源電壓的信號電平被阻止。

ADG5208/ADG5209無VL引腳，邏輯電源由片內電壓發生器在內部產生。

產品特色

  溝道隔離可防止閂鎖。電介質溝道將P溝道與N溝道晶體管分開，保證即使在嚴重過壓狀況下，也不會發生閂鎖現象。

  0.4 pC電荷注入。

  雙電源供電。對于雙極性模擬信號應用，ADG5208/ADG5209可以采用高達±22 V的雙電源供電。

  單電源供電。對于單極性模擬信號應用，ADG5208/ADG5209可以采用高達40 V的單軌電源供電。

  3 V邏輯兼容數字輸入。VINH = 2.0 V， VINL = 0.8 V。

  無需 VL 邏輯電源。

應用

  自動測試設備

  數據采集

  儀器儀表

  航空電子

  音頻和視頻開關

  通信系統
