制造商：ADI/AD
優勢和特點
單電源：1.8 V至5.5 V
低導通電阻平坦度
?3 dB帶寬：
大于200 MHz
小型封裝8引腳MSOP3 mm × 2 mm LFCSP (A 級)
最大導通電阻：4 Ω

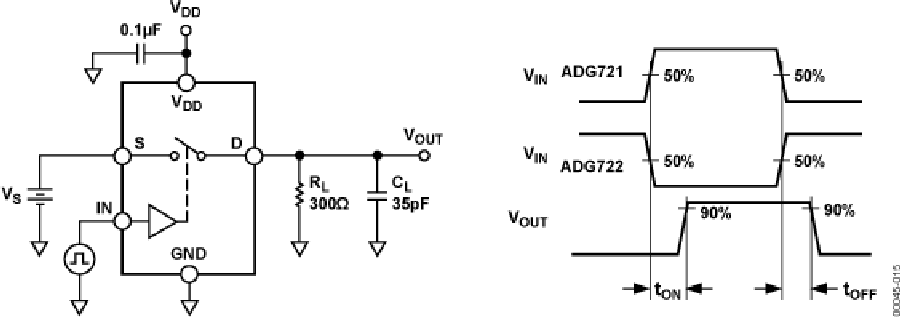

快速開關時間接通時間TON： 20 ns斷開時間TOFF ：10 ns
低功耗：小于0.1 μW
TTL/CMOS兼容型
產品詳情
ADG721、ADG722和ADG723均為單芯片CMOS單刀單擲（SPST）開關，采用先進的亞微米工藝設計，具有低功耗、高開關速度、低導通電阻和低泄漏電流特性。這些器件提供3 mm × 2 mm、小型LFCSP和MSOP兩種封裝，非常適合空間受限的應用。ADG721、ADG722和ADG723設計采用1.8 V至5.5 V單電源供電，非常適合用在電池供電儀表中，以及配合Analog Devices, Inc.（簡稱ADI）的新一代DAC和ADC使用。

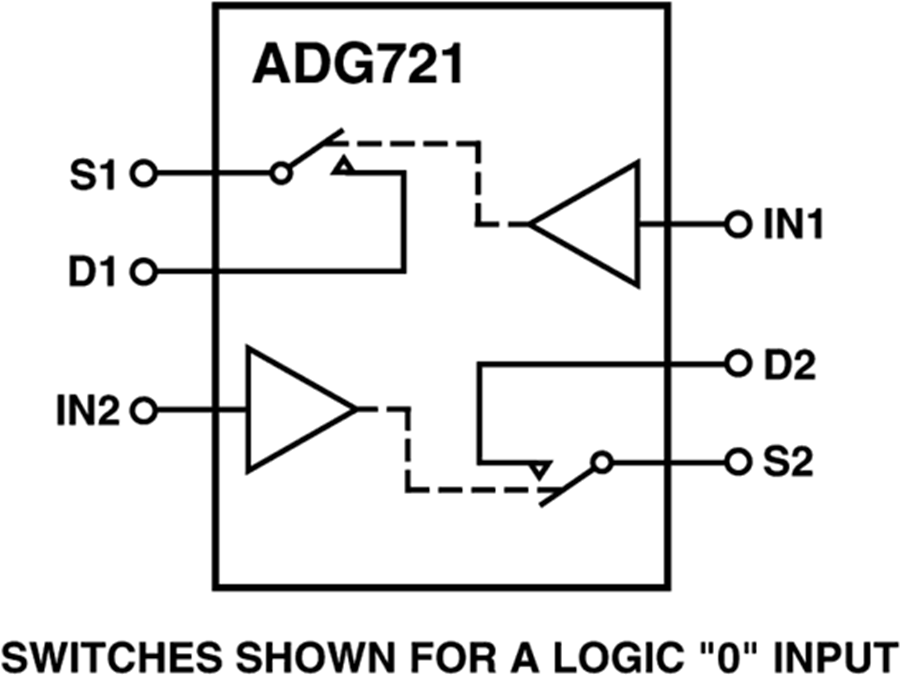

ADG721、ADG722和ADG723均內置兩個獨立的單刀單擲(SPST)開關。ADG721與ADG722的區別僅在于：前者的兩個開關為常開式，后者的兩個開關為常閉式。ADG723的開關1為常開式，開關2為常閉式。
接通時，ADG721、ADG722和ADG723的各開關在兩個方向的導電性能相同。ADG723為先開后合式開關。
產品聚焦
1.8 V至5.5 V單電源供電。
極低導通電阻RON （5 V時最大值為4 Ω，3 V時最大值為10 Ω）。
低導通電阻平坦度。
?3 dB帶寬大于200 MHz。
低功耗，CMOS結構可確保功耗較低。
8引腳MSOP和3 mm × 2 mm、LFCSP封裝。
應用
USB 1.1信號開關電路
蜂窩電話
PDAs
電池供電系統
通信系統
采樣保持系統
音頻信號路由
視頻開關
機械式舌簧繼電器的替代產品
數據手冊 Rev. B, 2/07

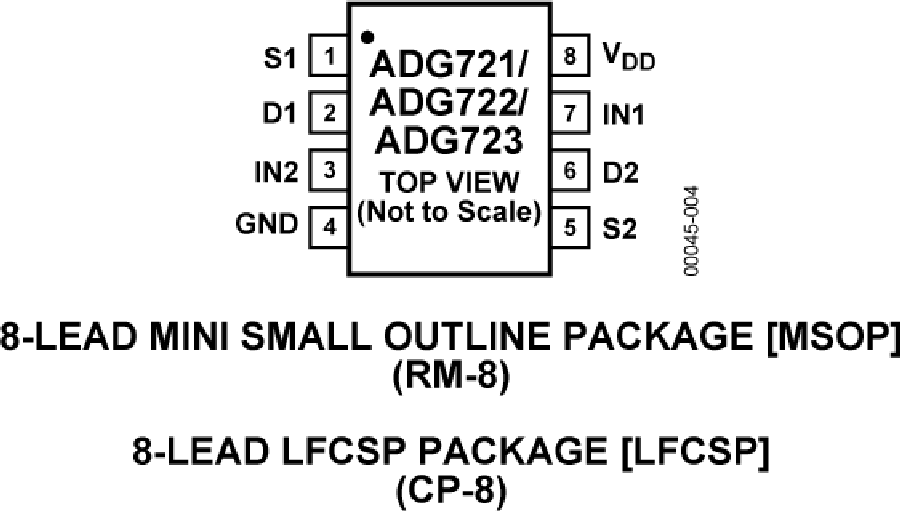

ADG721 引腳圖
ADG721 封裝圖
ADG721 封裝圖
ADG721 封裝圖
ADG721 封裝圖
ADG721 封裝圖

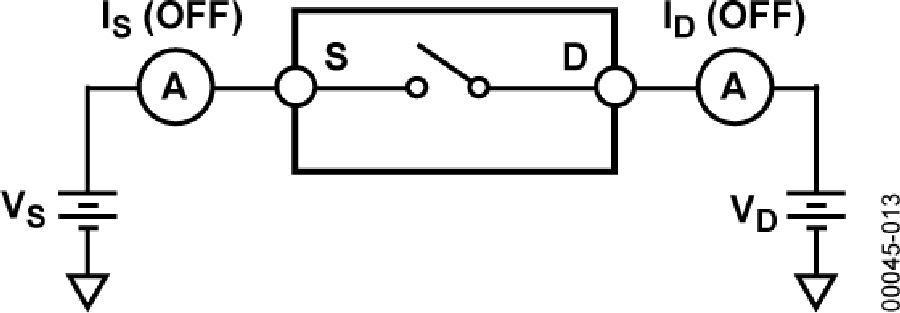

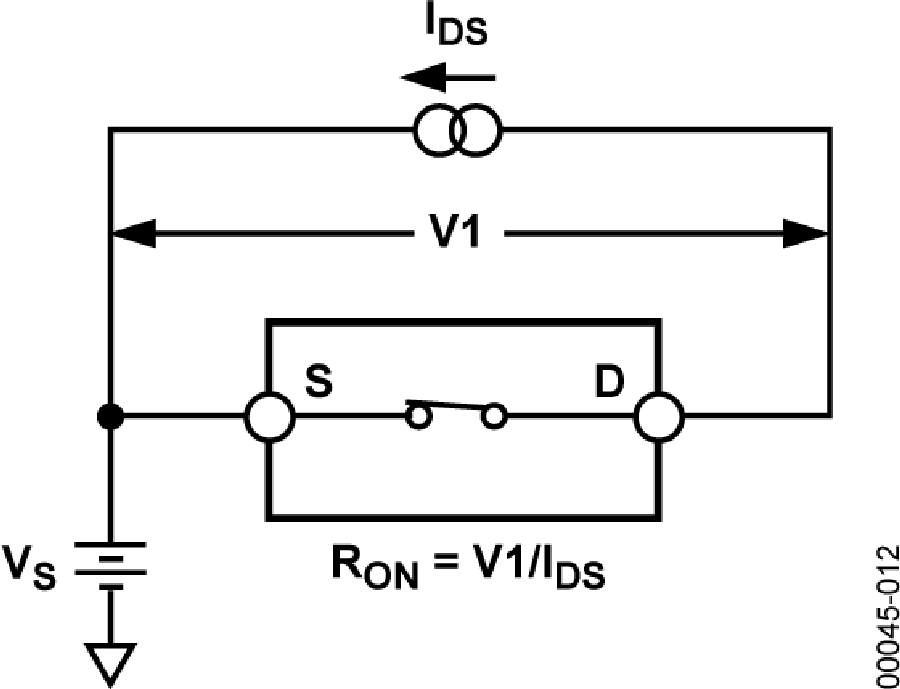

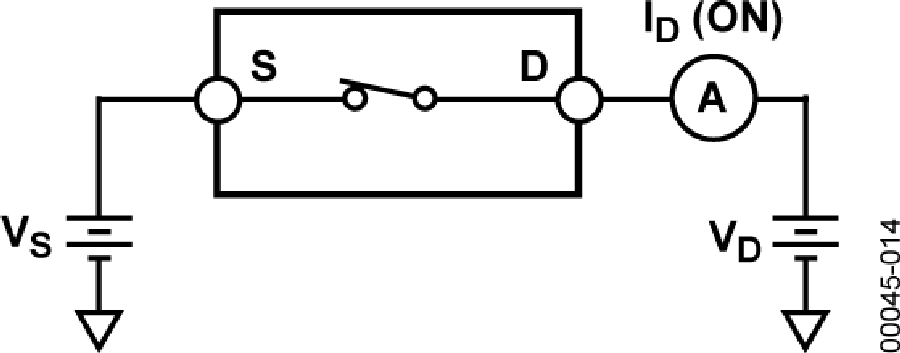

ADG721電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADG721BRMZ-REEL7 | - | - | 立即購買 |
| ADG721BRMZ-REEL | - | - | 立即購買 |
| ADG721BRMZ | - | - | 立即購買 |
| ADG721BRM | - | - | 立即購買 |
| ADG721ACPZ-REEL7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-893: Evaluating the 8-Lead MSOP Devices in the Switch/Mux Portfolio (Rev. 0) | 270 | 點擊下載 |
