優勢和特點

  三線式串行接口。

  1.8 V至5.5 V單電源供電

  ±2.5 V雙電源供電

  導通電阻：4 Ω

  導通電阻平坦度：0.5 Ω

  7 mm x 7 mm 48引腳芯片級封裝(LFCSP)或48引腳TQFP封裝

  軌到軌工作

  上電復位

  欲了解更多特性，請參考數據手冊

產品詳情

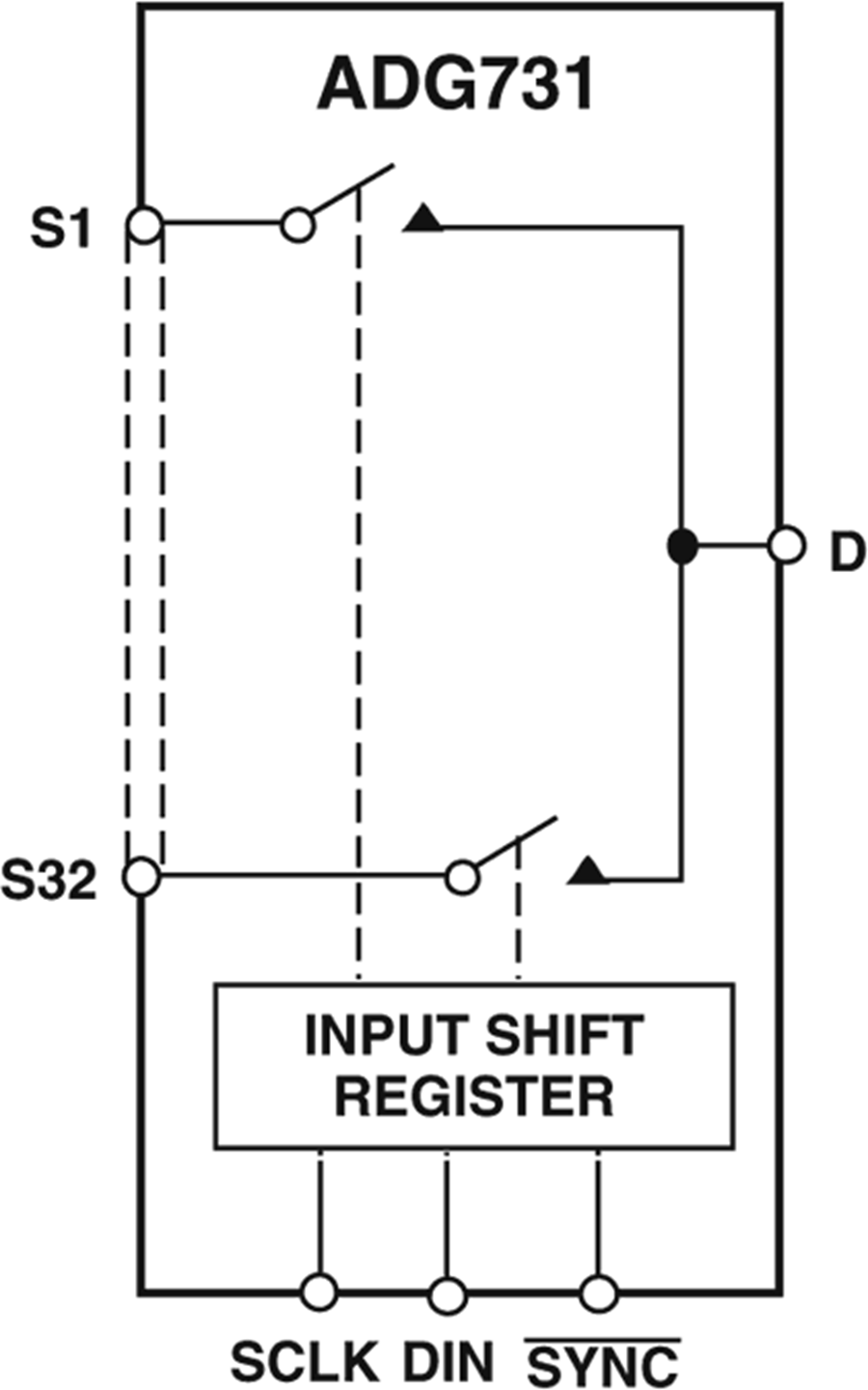

ADG731/ADG725分別為單芯片、CMOS、32通道/雙路16通道模擬多路復用器，配有一個串行控制的三線式接口。 ADG731將32路輸入(S1-S32)之一切換至公共輸出D。ADG725既可以配置為雙路多用復用器，將16路輸入之一切換至一路輸出，也可以配置為差分多路復用器，將16路輸入之一切換至一路差分輸出。

這些多路復用器采用三線式串行接口，并且與SPI?、QSPI?、MICROWIRE?及一些DSP接口標準兼容。 上電時，內部移位寄存器為全零，所有開關均處于斷開狀態。

這些多路復用器采用先進的亞微米工藝設計，具有低功耗、高開關速度、極低導通電阻和泄漏電流特性。 它們采用1.8 V至5.5 V單電源或±2.5 V雙電源工作，非常適合各種應用。 導通電阻大約為幾歐姆，開關之間嚴格匹配，并且在整個信號范圍內，導通電阻曲線非常平坦。

這些器件可用作多路復用器或解復用器，具有出色的性能，輸入信號范圍可擴展至電源電壓范圍。 在斷開條件下，達到電源電壓的信號電平被阻止。 所有通道均采用先開后合式開關，防止開關通道時發生瞬時短路。

ADG731和ADG725分別為串行控制的32通道和雙路/差分16通道多路復用器。 它們采用48引腳LFCSP或TQFP封裝。

產品特色

  三線式串行接口。

  1.8 V至5.5 V單電源或±2.5 V雙電源工作。 這些器件保證性能的額定電源電壓為5 V ± 10%和3 V ± 10%（單電源）和± 2.5 V ±10%（雙電源軌）。

  導通電阻：4 W。

  保證先開后合式開關動作。

  7 mm ×7 mm 48引腳芯片級封裝(LFCSP)或

  48引腳TQFP封裝。
