制造商：ADI/AD
優勢和特點
0°至360°傾角計±180°輸出格式選項
14位數字傾斜度輸出線性輸出，0.025°分辨率
12位數字溫度傳感器輸出
數字控制偏置校準
數字控制采樣速率
數字控制濾波
數字控制方向/方位
包括速率/閾值限制的雙報警設置
輔助數字I/O端口
數字激活的自測功能
數字激活的低功耗模式
SPI?兼容型串行接口
輔助12位ADC輸入和DAC輸出
單電源供電：3.0V至3.6V
抗沖擊能力：3500 g
產品詳情
ADIS16203是一款完整的傾斜角測量系統，采用ADI公司的 iSensor?集成技術制造，全部功能均集成于一個緊湊的封裝中。該器件采用嵌入式信號處理解決方案來增強ADI公司的 iMEMS?傳感器技術，可提供適當格式的工廠校準、傳感器數字傾斜角數據，從而利用串行外設接口(SPI)即可方便地訪問數據。通過SPI接口可以訪問多個測量結果：360°線性傾斜角、±180°線性傾斜角、溫度、電源和一個輔助模擬輸入。由于可以輕松訪問校準的數字傳感器數據，因此開發者能夠獲得可立即供系統使用的器件，使開發時間、成本和編程風險得以減少。
通過數個內置特性，如單命令失調校準等，以及方便的采樣速率控制和帶寬控制，該器件很容易適應終端系統的獨特特征。
ADIS16203提供下列嵌入式特性，無需外部電路，并提供簡化的系統接口：
可配置報警功能
輔助12位模數轉換器(ADC)
輔助12位數模轉換器(DAC)
可配置數字I/O端口
數字自測功能
該器件提供兩種電源管理特性，用于管理系統級功耗：低功耗模式和可配置關斷特性。
ADIS16203提供9.2 mm × 9.2 mm × 3.9 mm、層壓基板柵格陣列(LGA)封裝，溫度范圍為?40°C至+125°C。
應用
傾斜檢測、傾角計
平臺控制、穩定和調平
運動/位置測量
監控/報警設備（安防、醫療和安全）
機器人

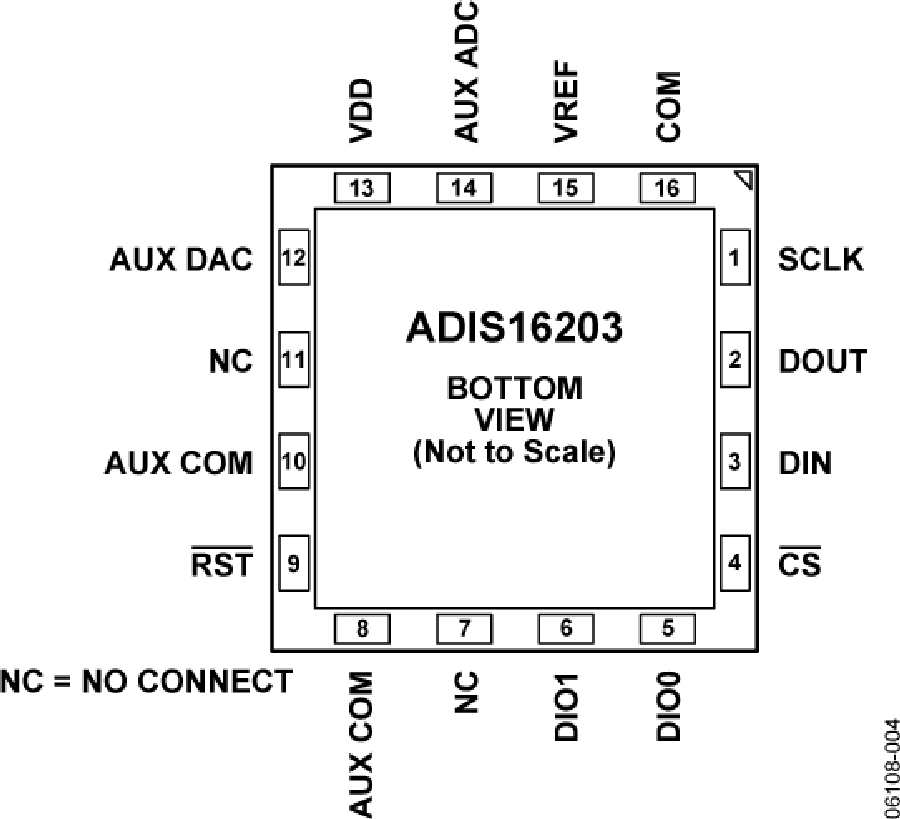

ADIS16203 引腳圖

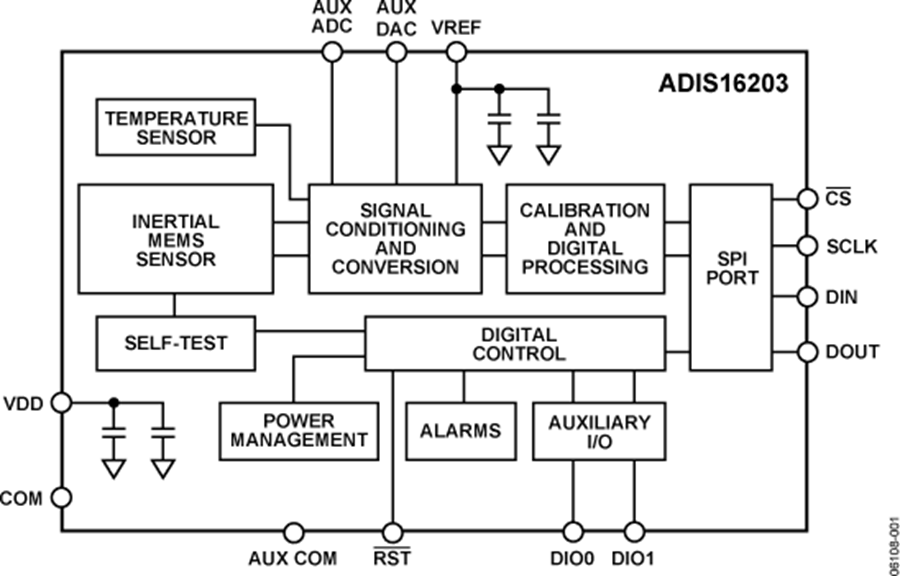

ADIS16203電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADIS16203CCCZ | - | - | 立即購買 |
