制造商：ADI/AD
優勢和特點
RF和LO工作頻率范圍：400 MHz至6 GHz
輸入IP3：30 dBm (900 MHz)28 dBm (1900 MHz)
輸入IP2：>65 dBm (900 MHz)
輸入P1dB (IP1dB)：11.6 dBm (900 MHz)
電壓轉換增益：約7 dB
解調帶寬：約390 MHz
噪聲系數(NF)：10.9 dB (900 MHz )11.7 dB (1900 MHz )
正交解調精度(900 MHz)相位精度：約0.2°幅度平衡：約0.07 dB
基帶I/Q驅動：2 V p-p (200 Ω)
5 V單電源
產品詳情
ADL5380是一款寬帶正交I/Q解調器，涵蓋從400 MHz到6 GHz的RF/IF輸入頻率范圍。在900 MHz時，其噪聲系數(NF)為10.9 dB，IP1dB為11.6 dBm，三階交調截點(IIP3)為29.7 dBm；具有出色的動態范圍，適合要求苛刻的基礎設施直接變頻應用。差分RF輸入提供功能良好的50 Ω寬帶輸入阻抗，最好采用1:1巴倫驅動以實現最佳性能。解調精度非常出色，幅度平衡和相位平衡分別約為0.07 dB和0.2°。解調相內(I)和正交(Q)差分輸出經過完全緩沖，提供約7 dB的電壓轉換增益。緩沖基帶輸出能將2 V p-p差分信號驅動至200 Ω負載。
完全平衡的設計可極大地降低二階失真的影響。從LO端口至RF端口的泄漏小于?50 dBm。I和Q輸出端的差分直流失調電壓典型值小于20 mV。這些因素使該器件具有65 dBm以上的出色IIP2特性。
ADL5380采用4.75 V至5.25 V單電源供電，將一個外部電阻放在ADJ引腳與正電源VS（以提高電源電流和改善IIP3）或地（以IIP3性能為代價降低電源電流）之間，可以調整電源電流。
ADL5380采用ADI公司先進的硅-鍺雙極性工藝制造，提供24引腳、裸露焊盤LFCSP封裝。
應用
蜂窩W-CDMA/GSM/LTE
寬帶無線和WiMAX
寬帶無線和WiMAX

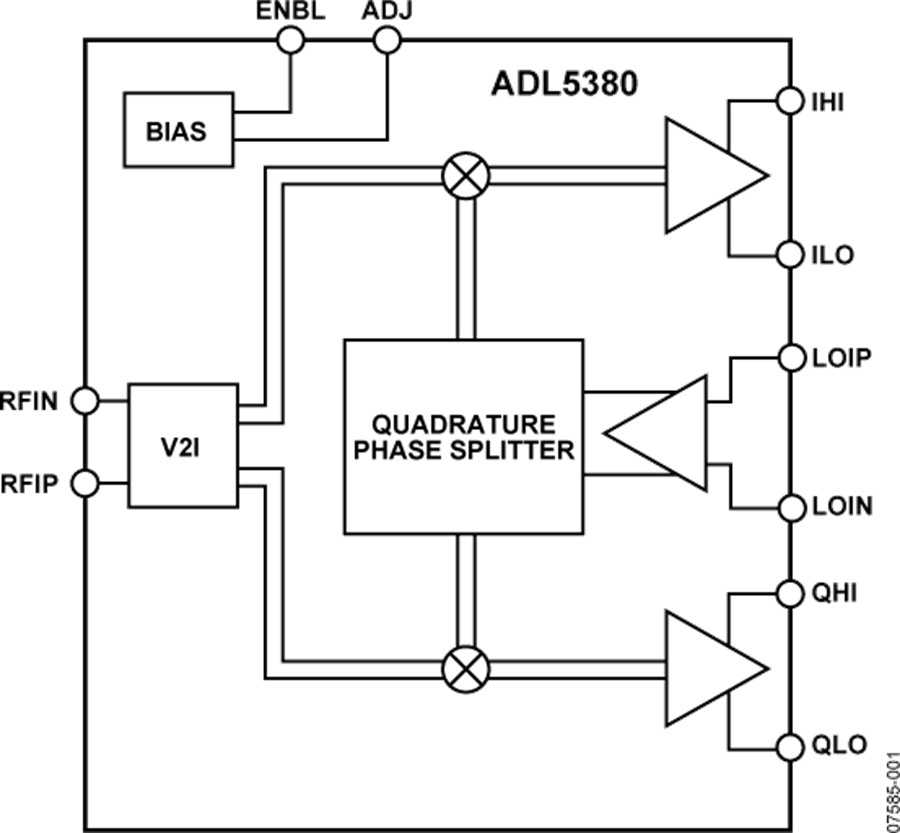

ADL5380電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADL5380ACPZ-WP | - | - | 立即購買 |
| ADL5380ACPZ-R7 | - | - | 立即購買 |
