優勢和特點

  6引腳SC70和LFCSP封裝

  微功耗工作：5 V時最大電流100 μA

  關斷模式：0.2 μA（典型值，3 V）

  2.7 V至5.5 V電源供電

  通過設計保證單調性

  上電復位至0 V，具有掉電檢測功能

  3種關斷功能

  欲了解更多信息，請參考數據手冊

產品詳情

AD5601/AD5611/AD5621均屬于nanoDAC?系列，分別是單通道、8/10/12位、緩沖電壓輸出DAC，使用2.7 V至5.5 V單電源供電，5 V時典型功耗為75 μA，采用小型LFCSP和SC70封裝。這些器件內置片內精密輸出放大器，能夠?qū)崿F(xiàn)軌到軌輸出擺幅。AD5601/AD5611/AD5621采用多功能三線式串行接口，能夠以最高30 MHz的時鐘速率工作，并與SPI、QSPI?、MICROWIRE?、DSP接口標準兼容。

三款器件的基準電壓均從電源輸入獲得，因此具有最寬的動態輸出范圍。上述器件均內置一個上電復位電路，確保DAC輸出上電至0 V并保持該電平，直到對該器件執行一次有效的寫操作為止。

此外還具有省電特性，在省電模式下，器件在3 V時的典型功耗降至0.2 μA，并且提供可由軟件選擇的輸出負載。可通過串行接口進入關斷模式。

在正常工作模式下，這些器件具有低功耗特性，非常適合便攜式電池供電設備。這些nanoDAC器件將小尺寸封裝與低功耗特性相結合，特別適合用來滿足電平設置要求，例如在空間受限、對功耗敏感的應用中產生偏置或控制電壓。

產品特色

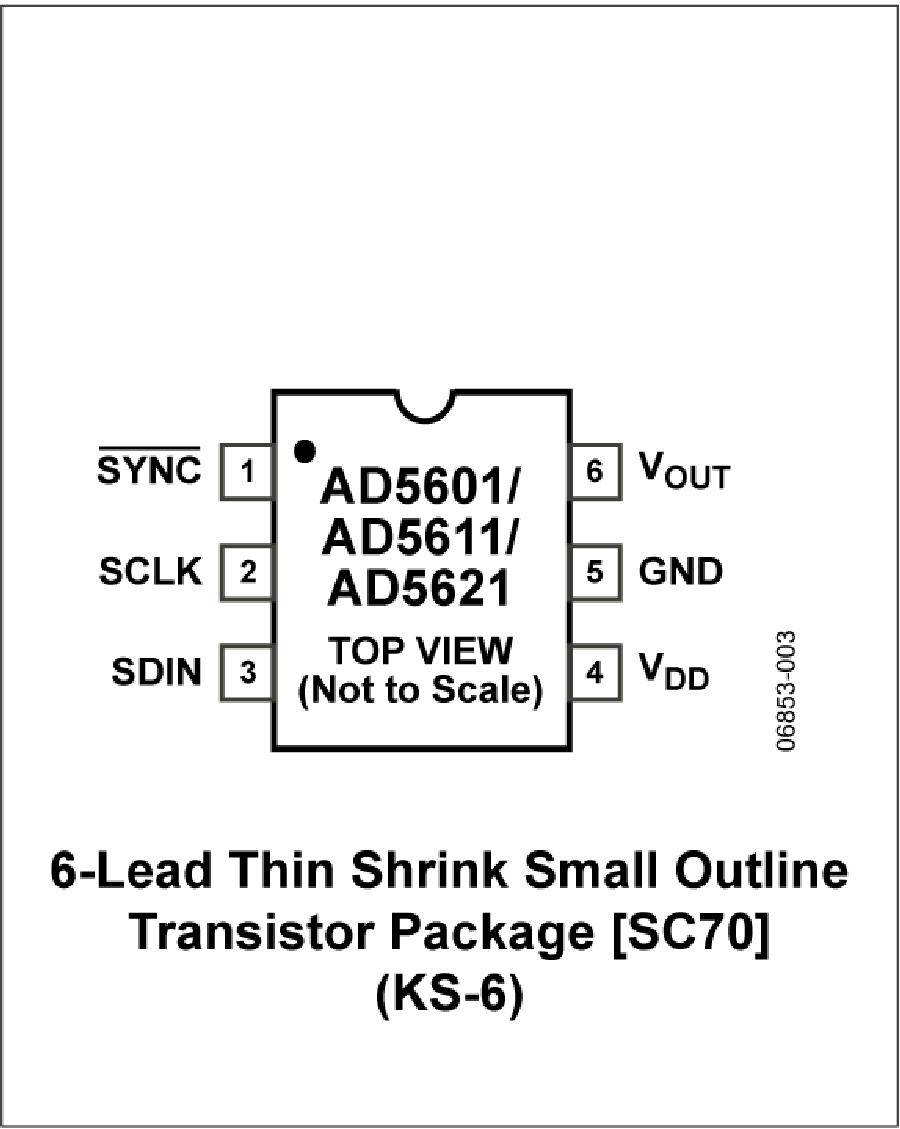

  提供6引腳LFCSP和SC70兩種封裝。

  低功耗、單電源供電。AD5601/AD5611/AD5621采用2.7 V至5.5 V單電源供電，最大功耗為100 μA，非常適合電池供電的應用。

  利用片內輸出緩沖放大器，DAC能夠提供軌到軌輸出擺幅，典型壓擺率為0.5 V/μs。

  基準電壓從電源獲得。

  高速串行接口，時鐘速率最高達30 MHz。專為極低功耗應用設計。接口僅在寫周期期間上電。

  關斷功能。當關斷時，該DAC在3 V下的典型上電復位電流為0.2 μA，具有掉電檢測功能。

應用

  電平設置

  便攜式電池供電儀表

  數字增益和失調電壓調整

  可編程電壓源和電流源

  可編程衰減器
