優勢和特點
I/Q解調器
RF工作頻率范圍:700 MHz至2700MHz
IIP3:+30 dBm
IIP2:+60dBm
輸入P1dB:+13dBm
噪聲系數:14 dB (900MHz)
電壓轉換增益:5dB
正交解調精度相位精度:<0.5°幅度平衡:<0.25 dB
LO輸入:–10至+5 dBm
解調帶寬:約500 MHz
I/Q以2Vpk驅動200Ω負載
可編程功耗
產品詳情
ADL5382是一款高性能正交I/Q解調器,其射頻輸入頻率范圍是700 MHz~2.7 GHz。ADL5382噪聲系數NF = 14 dB, IP1dB = 14.7 dBm, and IIP3 = 33.5 dBm at 900 MHz。ADL5382具有寬動態范圍,適用于通信設施直接轉換的苛刻要求。差分射頻輸入提供50Ω寬帶輸入阻抗,為了實現最佳性能,應采用1:1巴倫驅動為了產生本振正交信號,可以利用內置多相濾波器實現出眾的正交精度。在較寬的本振頻率范圍內 ~0.05 dB and ~0.2°,可以得到出色的解調精度。解調后的同相位(I)與正交(Q)差分輸出信號是經過緩沖的。電壓轉換增益為~4dB,與差分負載阻抗無關,阻抗最小可以為100Ω,負載200Ω時的驅動能力超過2Vpp。完全平衡的設計減小了二階失真產物。從本振端口到射頻端口的泄漏小于-65 dBc。I、Q 輸出端口的直流差分偏置小于10 mV。這兩個特性使得產品具有出色的IIP2(>60 dBm)性能。
ADL5382采用4.75 V ~ 5.25 V電源供電。利用BIAS引腳與接地點之間的外部電阻可以對電源電流進行調節。ADL5382采用ADI公司先進的硅鍺雙極工藝制作,采用24引腳焊盤外露LFCSP封裝,工作溫度范圍:-40°C ~ +85°C。
應用
QAM/QPSK解調器
W-CDMA/CDMA/CDMA2000/GSM
點對(多)點廣播
WiMax
Data Sheet, Rev. 0, 3/08

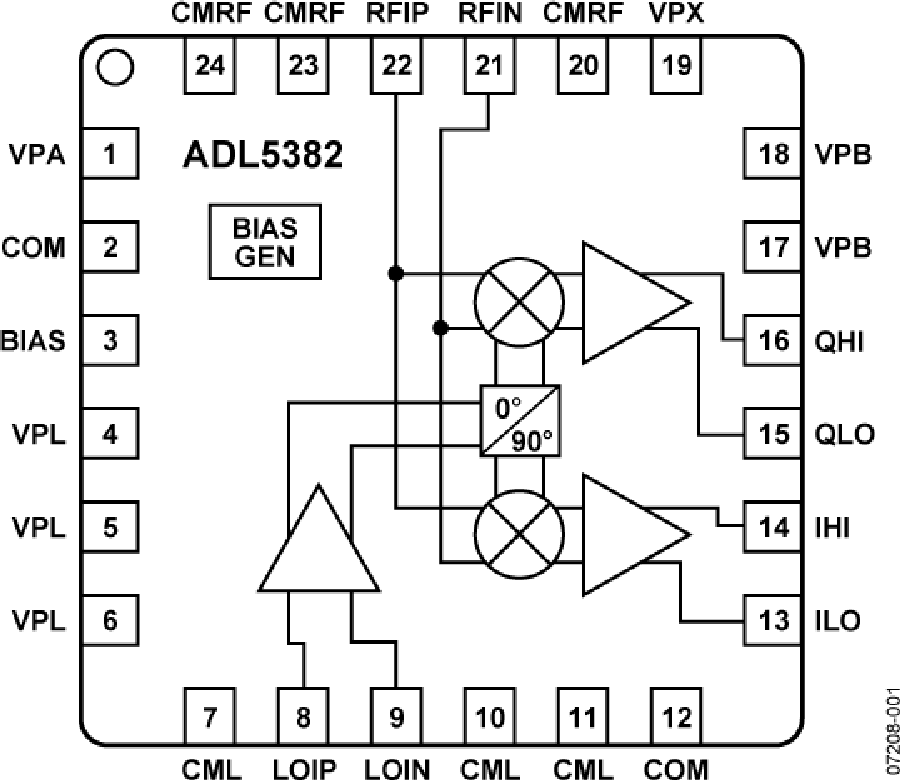

ADL5382電路圖

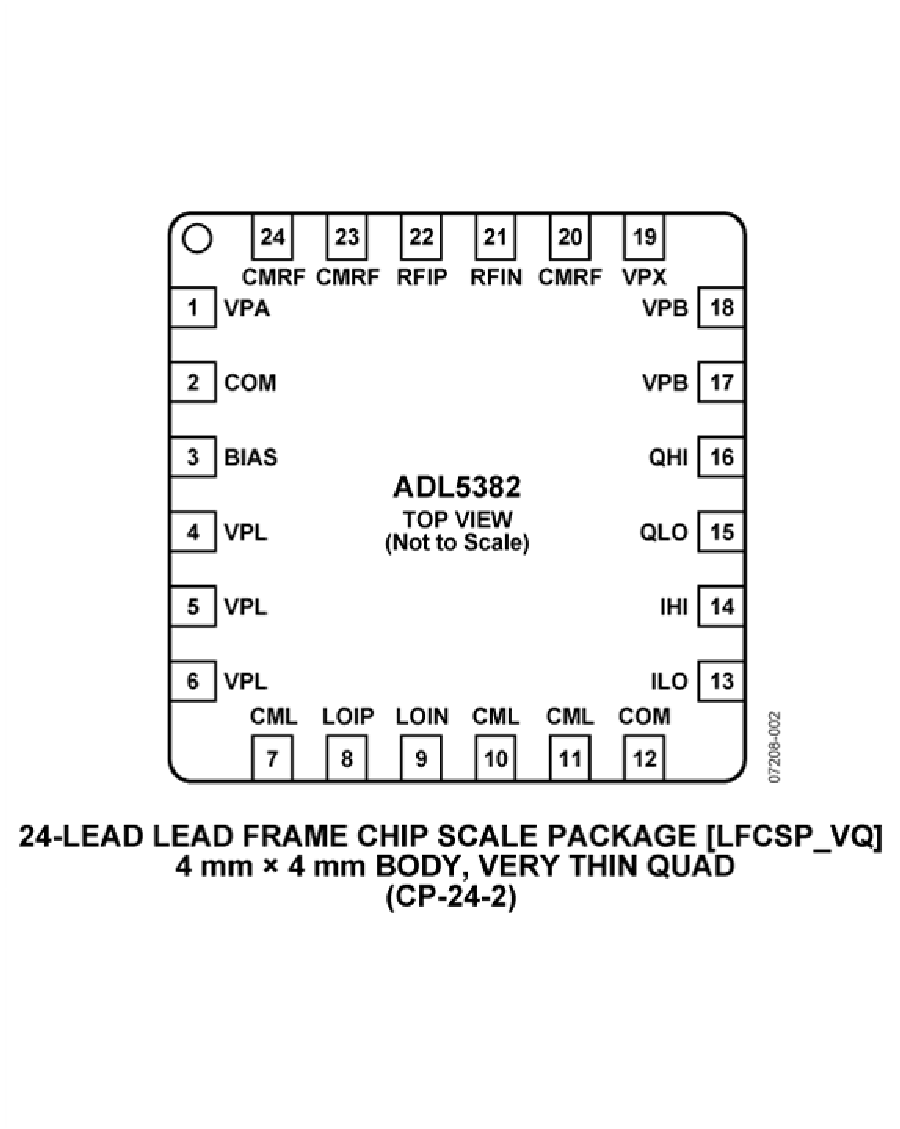

ADL5382 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADL5382ACPZ-R7 | - | - | 立即購買 |
| ADL5382ACPZ-WP | - | - | 立即購買 |
