制造商：ADI/AD
優勢和特點
寬帶通道上/下變頻器
功率轉換增益：1.5 dB
寬帶RF、本振和IF端口
邊帶噪聲指數：10 dB
出色的阻塞單邊帶噪聲指數
輸入IP3：27 dBm
輸入P1dB：12 dBm
本振驅動：0 dBm(典型值)
RF輸出端的本振泄漏：-40 dBm
單電源供電：5 V @ 80 mA
可調偏置，適合低功耗工作
4 mm × 4 mm，24引腳裸露焊盤LFCSP封裝
產品詳情
ADL5801利用一個高線性度雙平衡有源混頻器內核以及集成的本振緩沖放大器來提供10 MHz至6 GHz的高動態范圍頻率轉換。專有的線性化架構使混頻器能在高輸入電平下提供增強的IP3性能。偏置調整特性可通過單一控制引腳實現輸入線性度、單邊帶噪聲指數，以及直流電流的最優化。在手機應用中，帶內阻塞信號可能會導致動態性能下降，ADL5801的高輸入線性度使其能夠滿足這一應用的嚴苛要求。自適應偏置功能使得該款器件能夠在出現強阻塞信號時實現高IP3性能。當強干擾不再出現時，ADL5801會自動偏置以實現低噪聲指數和低功耗。平衡的有源混頻器可提供出色的本振至射頻與本振至中頻泄漏，其典型值優于-40 dBm。IF的輸出內部連接至200Ω的源阻抗，當負載為200Ω時，電壓轉換增益為7.5 dB(典型值)。開集IF輸出的寬頻率范圍使得ADL5801適合用作各種傳輸應用中的上變頻器。
平衡的有源混頻器可提供出色的本振至射頻與本振至中頻泄漏，其典型值優于-40 dBm。IF的輸出內部連接至200Ω的源阻抗，當負載為200Ω時，電壓轉換增益為7.5 dB(典型值)。開集IF輸出的寬頻率范圍使得ADL5801適合用作各種傳輸應用中的上變頻器。
應用手機基站接收機
無線鏈路下變頻器
寬帶模塊轉換
I儀器儀表

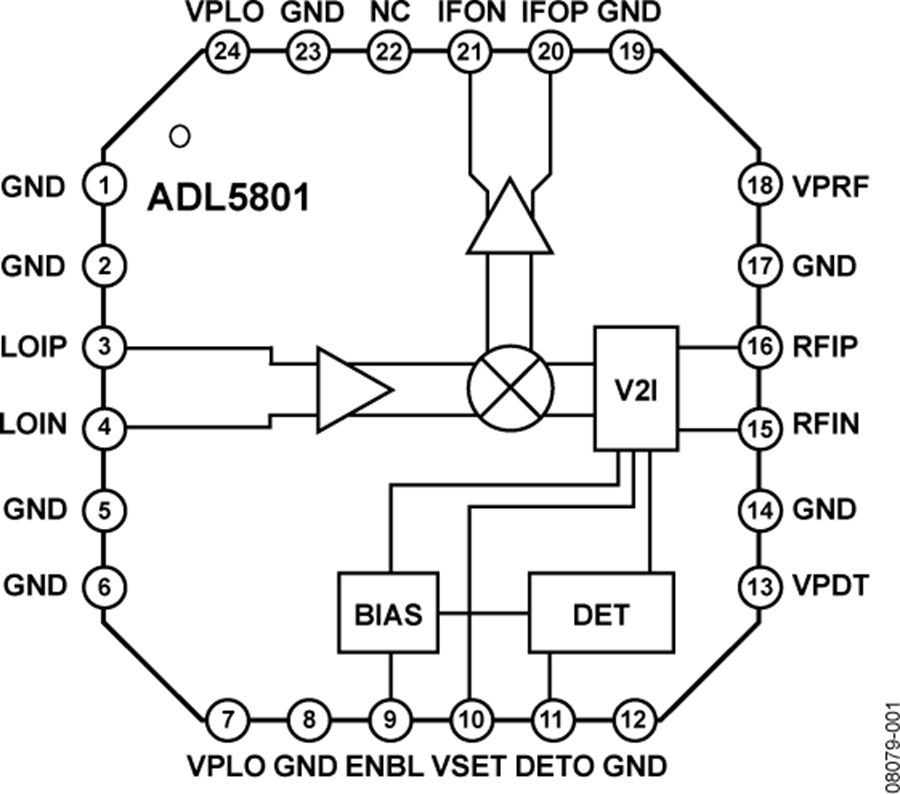

ADL5801電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADL5801ACPZ-R7 | - | - | 立即購買 |
