制造商：ADI/AD
優勢和特點
可在整個溫度范圍內提供額定性能
低功耗(17 μA)
精密電壓監控器：2.5 V、3 V、3.3 V、5 V選項
復位置位低至1 V VCC
上電復位脈沖：140 ms（最小值）推挽RESET輸出
SC70和SOT-23封裝
產品詳情
ADM809監控電路用于監控微處理器系統中的電源電壓，可在上電、關斷和掉電情況下提供復位輸出。上電時，內部定時器使復位保持置位狀態240 ms。這樣，微處理器會保持復位狀態，直到電源達到穩定狀態。即使VCC低至1 V，/RESET輸出仍然可以工作。ADM809可提供低電平有效復位信號/RESET，還有一個推挽輸出級。共提供7種復位閾值選項。復位比較器具有內置抗突波特性，能夠不受VCC的快速瞬變影響。
ADM809提供3引腳SOT-23和SC70兩種封裝，功耗僅為17 μA，適合低功耗便攜式設備使用。
應用
微處理器系統
計算機
控制器
智能儀器
汽車系統
ADM809 封裝圖

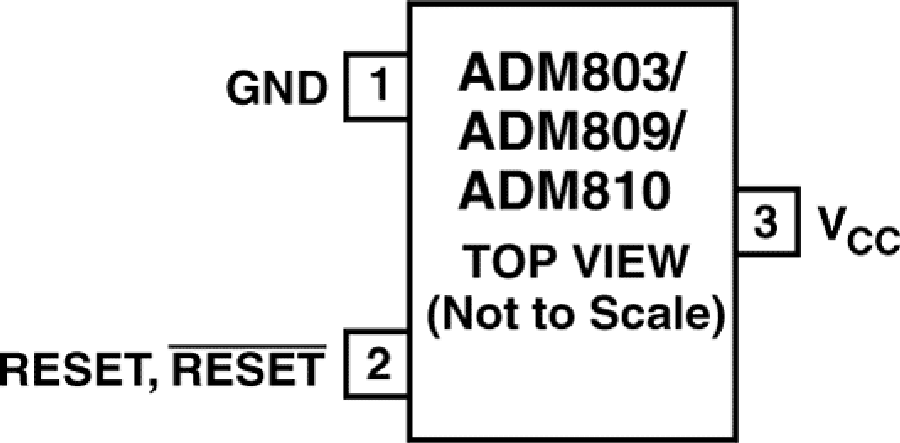

ADM809 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADM809ZARTZ-REEL7 | - | - | 立即購買 |
| ADM809TARTZ-REEL7 | - | - | 立即購買 |
| ADM809TARTZ-REEL | - | - | 立即購買 |
| ADM809TART-REEL7 | - | - | 立即購買 |
| ADM809TAKSZ-REEL7 | - | - | 立即購買 |
| ADM809SARTZ-REEL7 | - | - | 立即購買 |
