制造商：ADI/AD
優勢和特點
獲得專利的高效率單電感架構
用于TEC驅動器的集成式低 RDSON MOSFET
TEC電壓和電流工作監控
無需外部檢測電阻
獨立的TEC加熱和冷卻限流設置
可編程最大TEC電壓
2.0 MHz PWM驅動器開關頻率
外部同步
集成兩個零偏移、軌到軌斬波放大器
支持NTC 或RTD熱傳感器
2.50 V、1%精度基準電壓輸出
采用25引腳、2.5 mm x 2.5 mm WLCSP或24引腳、4 mm x 4 mm LFCSP封裝
產品詳情
ADN8834是一款集成TEC控制器的單芯片TEC控制器。 它包括線性功率級、脈沖寬度調制(PWM)功率級和兩個零漂移、軌到軌運算放大器。 線性控制器采用PWM驅動器工作，在H橋配置下控制內部功率MOSFET。 通過測量熱傳感器反饋電壓，并使用集成運算放大器作為比例-積分-微分(PID)補償器來調理信號，ADN8834通過TEC驅動電流，將連接至TEC模塊的激光二極管或無源組件的溫度建立至可編程的目標溫度。ADN8834支持負溫度系數(NTC)熱敏電阻以及正溫度系數(PTC)電阻溫度檢測器(RTD)。 目標溫度設置為數模轉換器(DAC)或外部電阻分壓器的模擬電壓輸入。 ADN8834溫度控制環路利用內置零漂移斬波放大器通過PID補償方式實現穩定。 內部2.50 V基準電壓提供精確的1%輸出，用于熱敏電阻溫度檢測電橋和分壓器網絡偏置，從而在加熱和冷卻模式下對最大TEC電流和電壓限值進行編程。 它利用零漂移斬波放大器，通過自主模擬溫度控制環路可維持極佳的長期溫度穩定性。 應用TEC溫度控制
光學模塊
光纖放大器
光纖網絡系統
需要TEC溫度控制的儀器儀表
ADN8834 引腳圖

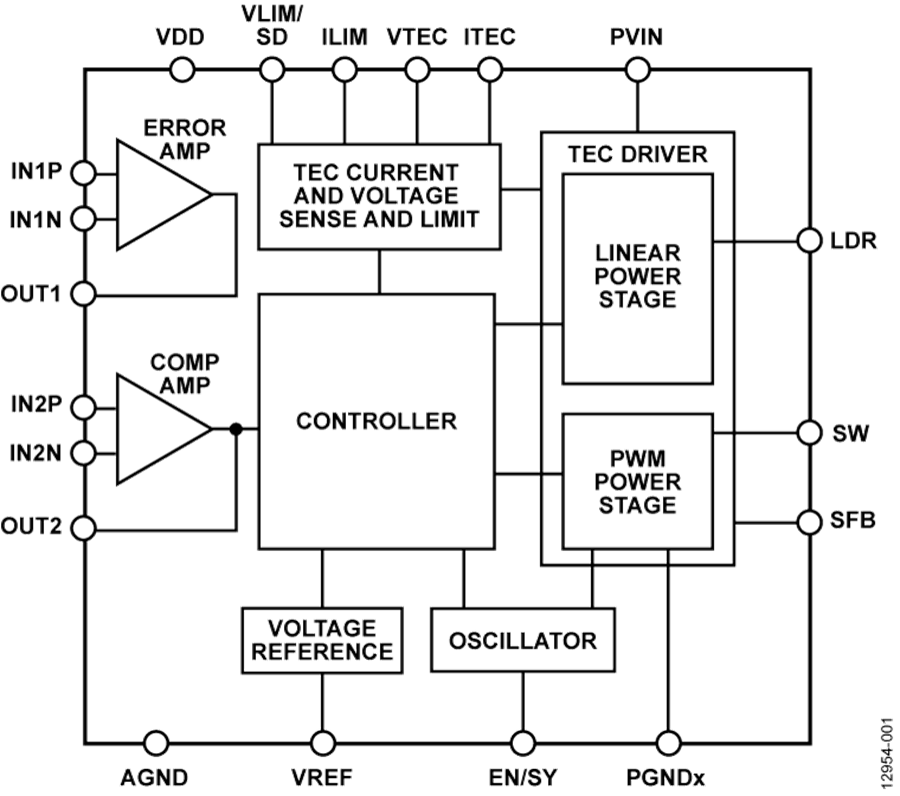

ADN8834電路圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADN8834ACPZ-R7 | - | - | 立即購買 |
| ADN8834ACPZ-R2 | - | - | 立即購買 |
| ADN8834ACBZ-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-858: Evaluating the ADN8834 Ultracompact 1.5 A Thermoelectric Cooler (TEC) Controller | 808 | 點擊下載 |
