制造商：ADI/AD
優勢和特點
最大輸出電流：500 mA
輸入電壓范圍：2.5 V至5.5 V
低關斷電流：小于1 μA
低壓差: 250 mV（500 mA負載）50 mV（100 mA負載）
初始精度：±1%
線路、負載和溫度精度：±3%
具有跟蹤特性，提供16種固定輸出電壓選項：0.75 V至3.3 V
利用2.2 μF小型陶瓷輸出電容可實現穩定工作
出色的負載/線路瞬態響應
限電流和熱過載保護
邏輯控制使能
8引腳散熱增強型MSOP封裝
產品詳情

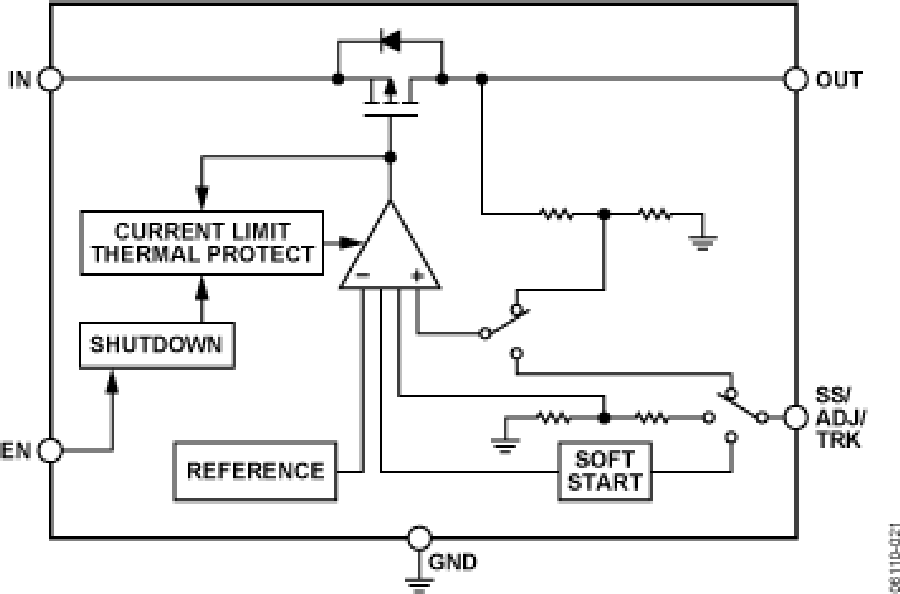

ADP1715/ADP1716均為低壓差、CMOS線性穩壓器，采用2.5 V至5.5 V電源供電，最大輸出電流為500 mA。這些器件采用先進的專有架構，提供高電源抑制特性，利用一個僅2.2 μF小型陶瓷輸出電容，可實現出色的線路與負載瞬態響應性能。該器件提供三種型號：第一種具有固定輸出電壓選項和可變軟啟動特性(ADP1715)，第二種具有可調輸出電壓和固定軟啟動特性（ADP1715可調型號），第三種具有固定輸出電壓選項和電壓跟蹤特性(ADP1716)。固定輸出電壓選項進行內部設置，在0.75 V至3.3 V間選擇16個值中的一個；可調輸出電壓則通過一個從OUT連至ADJ的外部分壓器設置，可設置為0.8 V至5.0 V范圍內的任何值。可變軟啟動特性利用一個SS上的外部電容控制輸出電壓斜升。跟蹤特性將輸出電壓限制為T(mén)RK引腳上的電壓或更低的電壓。
ADP1715/ADP1716均采用8引腳、散熱增強型MSOP封裝，不僅非常緊湊，而且具有出色的散熱性能，適合要求最大500 mA輸出電流的薄型、小尺寸應用。
應用
筆記本電腦
存儲器元件
電信設備
網絡設備
DSP/FPGA/微處理器電源
儀器設備/數據采集系統
ADP1716 封裝圖
ADP1716 封裝圖

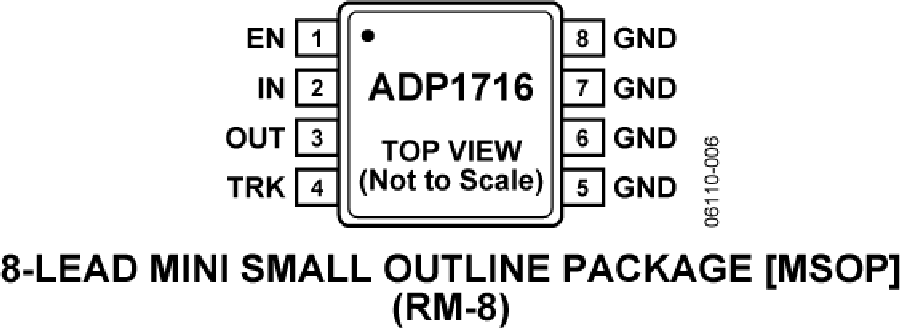

ADP1716 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADP1716ARMZ-3.3-R7 | - | - | 立即購買 |
| ADP1716ARMZ-2.5-R7 | - | - | 立即購買 |
| ADP1716ARMZ-1.8-R7 | - | - | 立即購買 |
| ADP1716ARMZ-1.5-R7 | - | - | 立即購買 |
| ADP1716ARMZ-1.2-R7 | - | - | 立即購買 |
| 標題 | 類型 | 大小（KB） | 下載 |
|---|---|---|---|
| AN-1072: 在系統中成功運用低壓差穩壓器 (Rev. 0) | 484 | 點擊下載 | |
| AN-1072: How to Successfully Apply Low Dropout Regulators | 105 | 點擊下載 |
