制造商：ADI/AD
優勢和特點
多功能光度測量前端
完全集成式AFE、ADC、LED驅動器和時序內核
提供一流的環境光抑制性能，無需光電二極管濾光器
三個8 mA至370 mA LED驅動器
2個光學輸入
每個光學樣本具有多個靈活的LED短脈沖
20位突發累加器支持每個采樣周期20位
片上樣本至樣本累加器，支持每次讀取數據高達27位
低功耗工作
SPI、I2C 接口和1.8 V模擬/數字內核
靈活的采樣頻率范圍：0.122 Hz至3.820 kHz
FIFO數據操作
產品詳情
ADPD105/ADPD107 均為集成14位模數轉換器(ADC)和20位突發累加器的高效率光度測量前端，配合靈活的發光二極管(LED)驅動器工作。設計用于激勵LED并測量相應的光學返回信號。數據輸出和功能配置通過ADPD105上的一個1.8 V I2C接口或ADPD107上的SPI進行。控制電路包括靈活的LED信號傳輸和同步檢測。
由于環境光通常引起的調制干擾，模擬前端(AFE)可提供一流的信號失調和破壞抑制性能。
通過電容低于100 pF的光電二極管耦合ADPD105/ADPD107以實現最佳性能。ADPD105/ADPD107可用于任何LED。ADPD105采用2.46 mm × 1.4 mm WLCSP封裝。僅SPI版本ADPD107采用2.46 mm × 1.4 mm WLCSP封裝。
應用
可穿戴健康和健身監護儀
臨床測量，例如：SpO2
工業監控
背景光測量
ADPD105電路圖
ADPD105電路圖

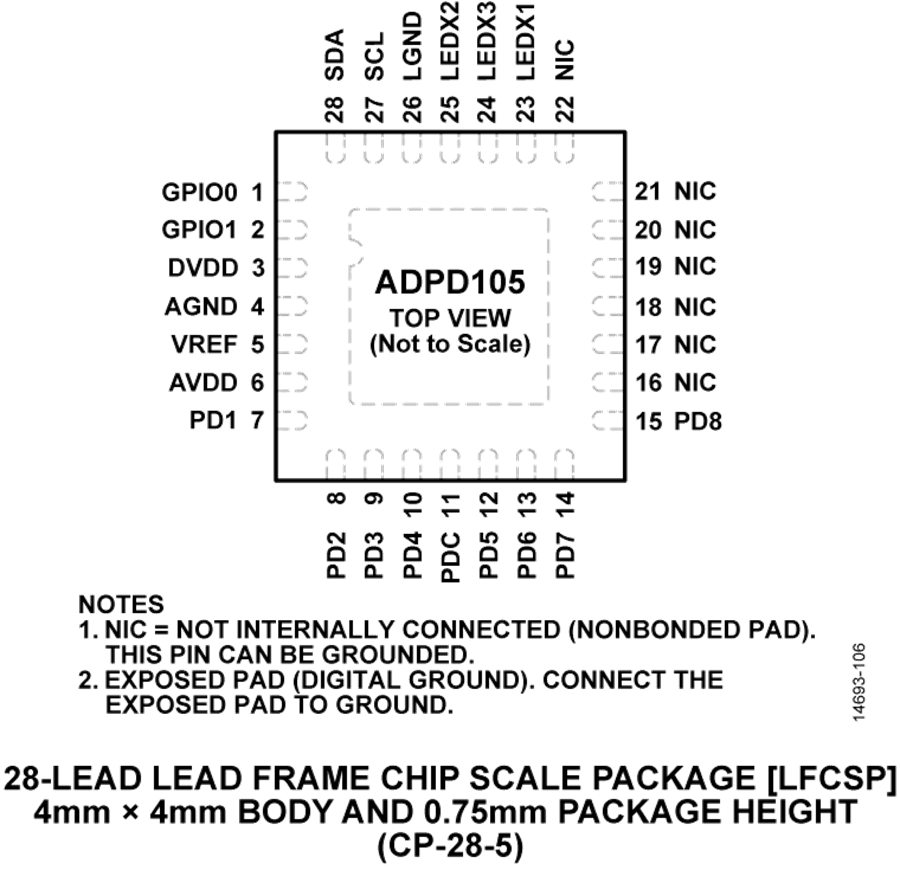

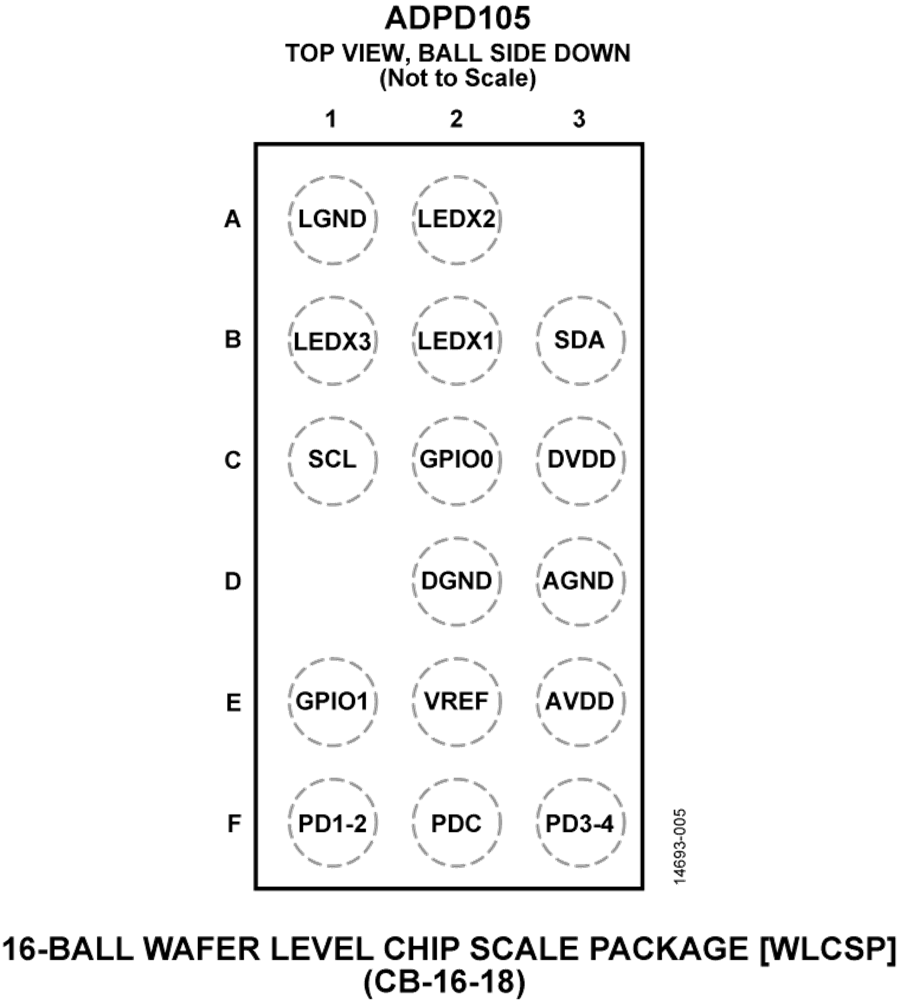

ADPD105 引腳圖
ADPD105 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADPD105BCPZ | - | - | 立即購買 |
| ADPD105BCBZR7 | - | - | 立即購買 |
| ADPD105BCPZRL | - | - | 立即購買 |
| 標題 | 類型 | 大?。↘B） | 下載 |
|---|---|---|---|
| UG-1021: Evaluating the ADPD105 Photometric Front End (Rev. 0) | 1932 | 點擊下載 |
