制造商：ADI/AD
優勢和特點
超低噪聲、低功耗電流放大器
本底噪聲：80 fA/√Hz（典型值）
活動時的電源電流典型值：140 μA(EE = 0 μW/cm2)
待機電源電流典型值：100 μA
靈活的輸出配置
針對脈沖系統優化
標稱線性輸出： 240 μA
節省空間的2 mm × 2 mm LFCSP封裝
產品詳情
ADPD2210是一款低噪聲電流放大器，旨在將傳感器信號電流放大24倍以使用更小的光電二極管，同時最大程度地降低噪聲。 通過放大效應，既能提供大光電二極管的系統靈敏度，同時具有較小光電二極管的好處。 它提供60 dB的最小線性度，可在大直流或低頻偏移之上精確提取非常小的時間變量信號。
ADPD2210針對脈沖模式應用進行優化，如腕帶式心率監護儀(HRM)或指套式血氧飽和度脈搏血氧儀(SpO2)，這些應用都要求低功耗和環境光抑制性能。 在光電二極管應用中，ADPD2210將傳感器輸入保持在基準引腳的±5 mV（典型值）范圍內，提供近零偏置電壓、最小暗電流和散粒噪聲限制性能。
ADPD2210針對功耗至關重要的應用而設計。 ADPD2210所需功耗很小，通常無輸入時為140 μA，滿量程時為954 μA。 檢測無效時，掉電引腳將ADPD2210置于待機模式。 該模式增加了對電池供電監測至關重要的時間，可降低一次性應用中的電池成本。通過ADPD2210放大傳感器區域可降低低電平有線接口中的電磁干擾(EMI)效應，從而改善信噪比(SNR)和附近設備的干擾信號抑制性能。 低功耗、高SNR和EMI抗擾度的組合可實現低功耗系統解決方案，光電二極管和跨導放大器(TIA)等傳統小電流傳感器則無法實現。
應用：
光電容積脈搏波描記法
光電二極管測量
小電流脈沖安培檢測法
需要小電流超低噪聲放大的任何應用

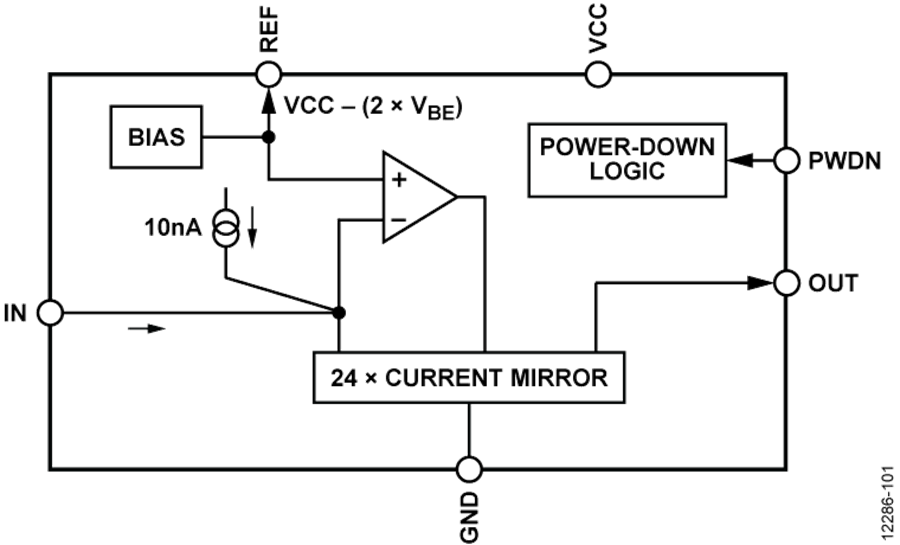

ADPD2210電路圖

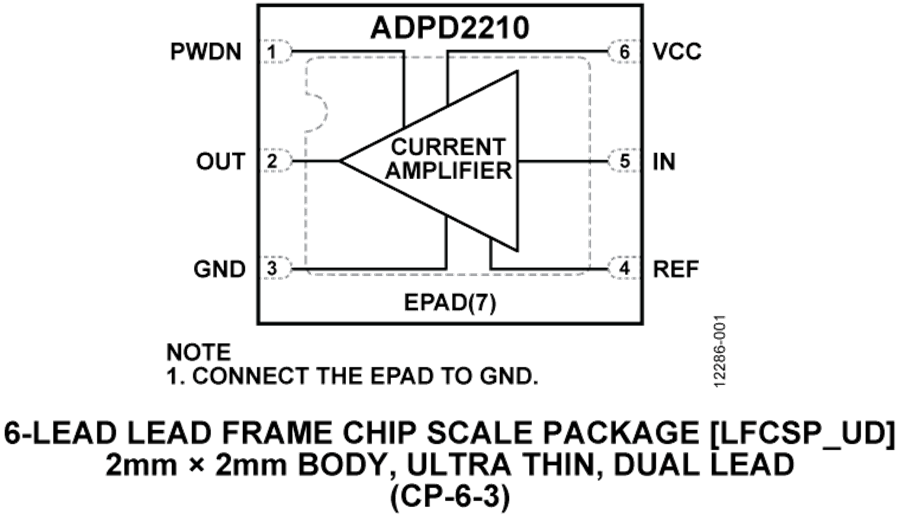

ADPD2210 引腳圖
| 型號 | 制造商 | 描述 | 購買 |
|---|---|---|---|
| ADPD2210ACPZ-RL | - | - | 立即購買 |
| ADPD2210ACPZ-R7 | - | - | 立即購買 |
