集成小數N分頻PLL的IQ調制器
輸出頻率范圍：1200 MHz至2400 MHz
內部LO頻率范圍：1550 MHz至2150 MHz
輸出P1dB：13.1 dBm（2,140 MHz）
輸出IP3：29.1 dBm（2,140 MHz）
噪底：-159.6 dBm/Hz (1,960 MHz)
基帶帶寬：750 MHz (3 dB)
通過SPI串行接口進行PLL編程
集成LDO和LO緩沖器
電源：5 V/240 mA
40引腳6 mm × 6 mm LFCSP封裝
產品詳情
ADRF6702提供了一款正交調制器和頻率合成器解決方案，尺寸僅6 mm × 6 mm，所需外部元件極少。該器件設計提供1200 MHz至2400 MHz的RF輸出，并集成低相位噪聲VCO和高性能正交調制器，非常適合新一代要求高信號動態范圍和線性度的通信系統。由于集成IQ調制器、PLL和VCO，因此該器件不僅可以顯著節省電路板空間并減少BOM，而且還可以降低設計復雜度。
集成小數N分頻PLL/頻率合成器產生2× fLO輸入，供給IQ調制器。鑒相器與外部環路濾波器一起用于控制VCO輸出。VCO輸出施加于正交分頻器。為了減少雜散成分，可編程PLL分頻器由一個Σ-Δ調制器進行控制。
IQ調制器具有寬帶差分I和Q輸入，支持基帶和復數中頻架構。單端調制器輸出設計用于驅動50 Ω負載阻抗，并且可以禁用。
ADRF6702采用先進的硅鍺BiCMOS工藝制造，提供40引腳、裸露焊盤、無鉛6 mm x 6 mm LFCSP封裝。額定溫度范圍為?40°C至+85°C，同時提供無鉛評估板。
應用
蜂窩通信系統
? ? ? ?GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA、 LTE寬帶無線接入系統
衛星調制解調器

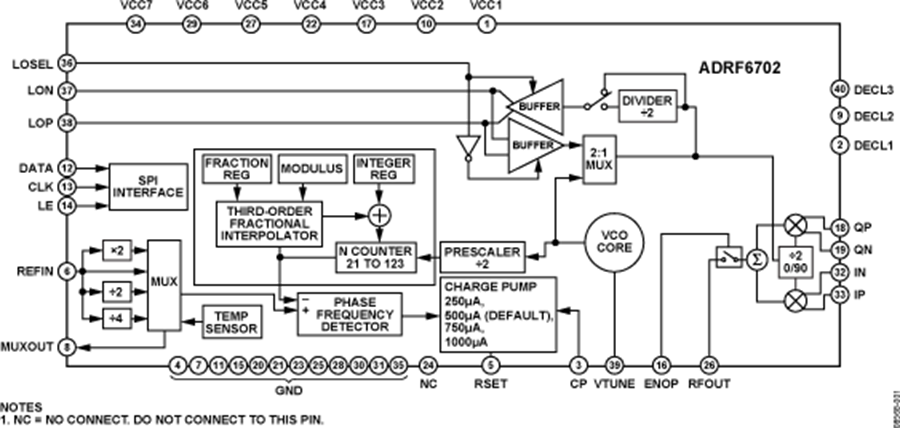

ADRF6702電路圖
